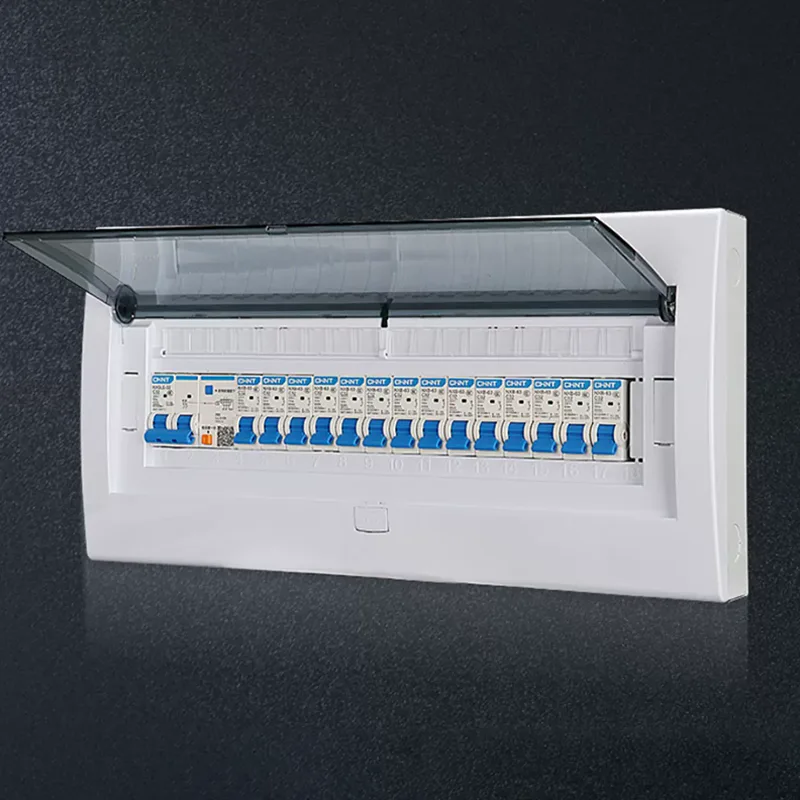

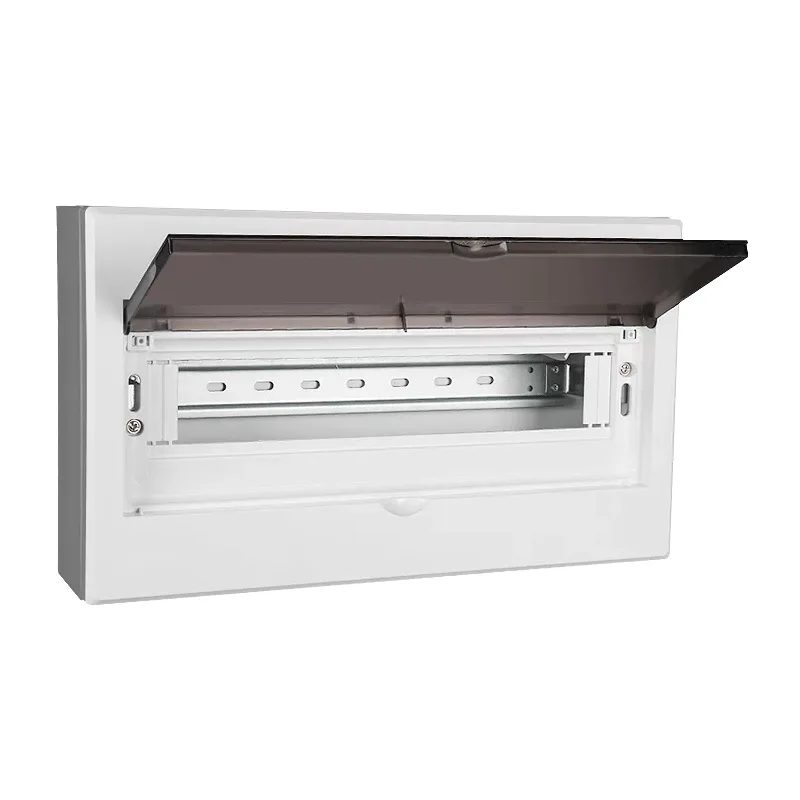

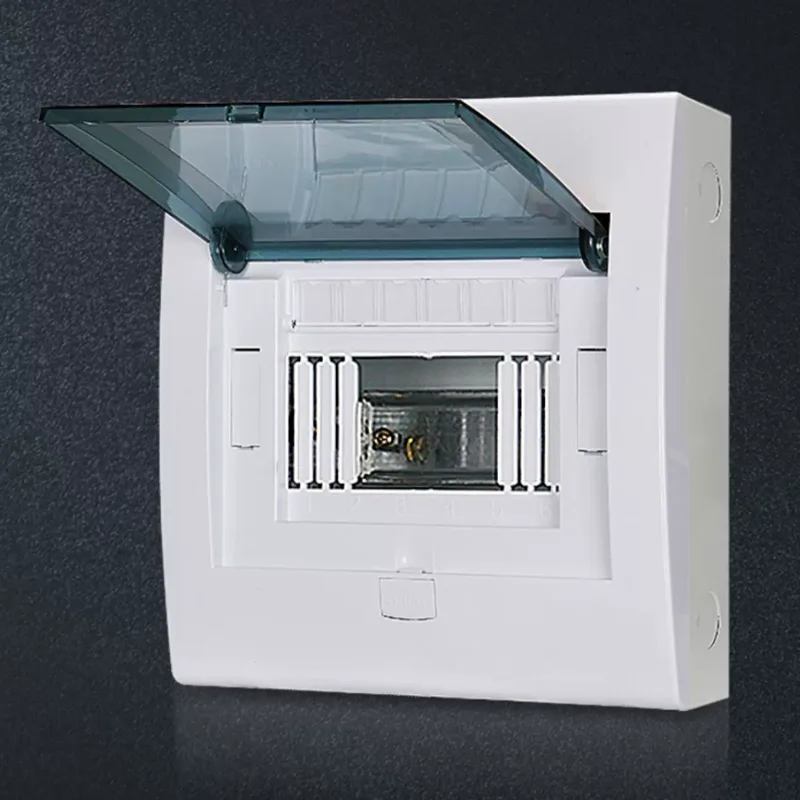

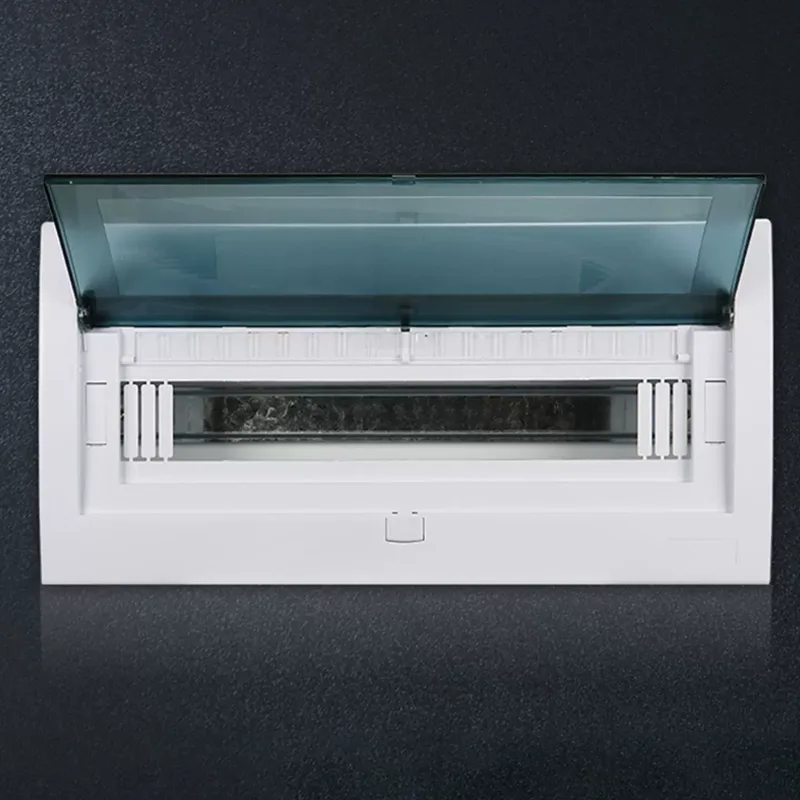

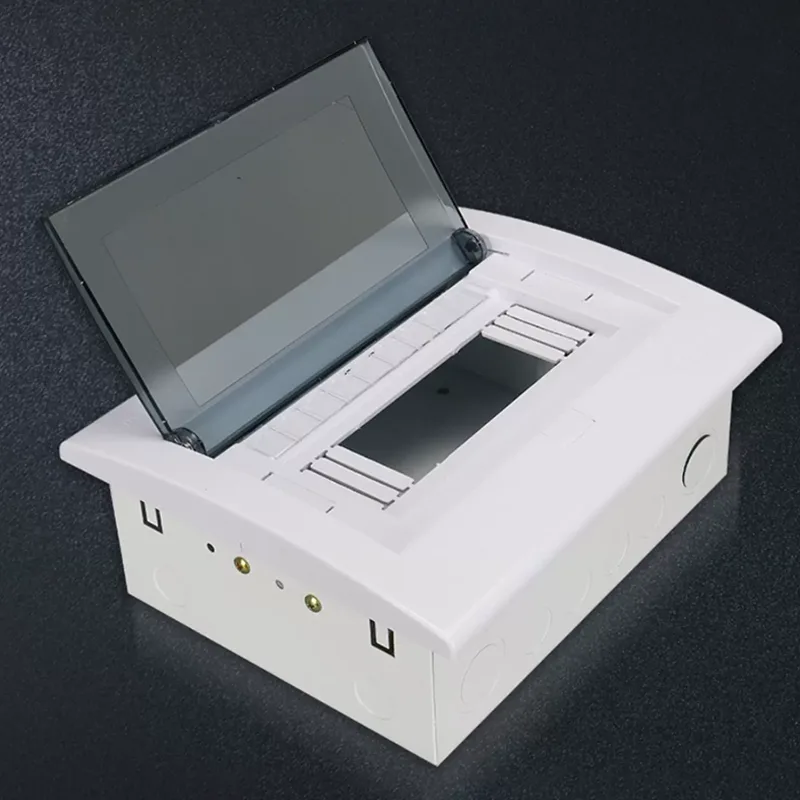

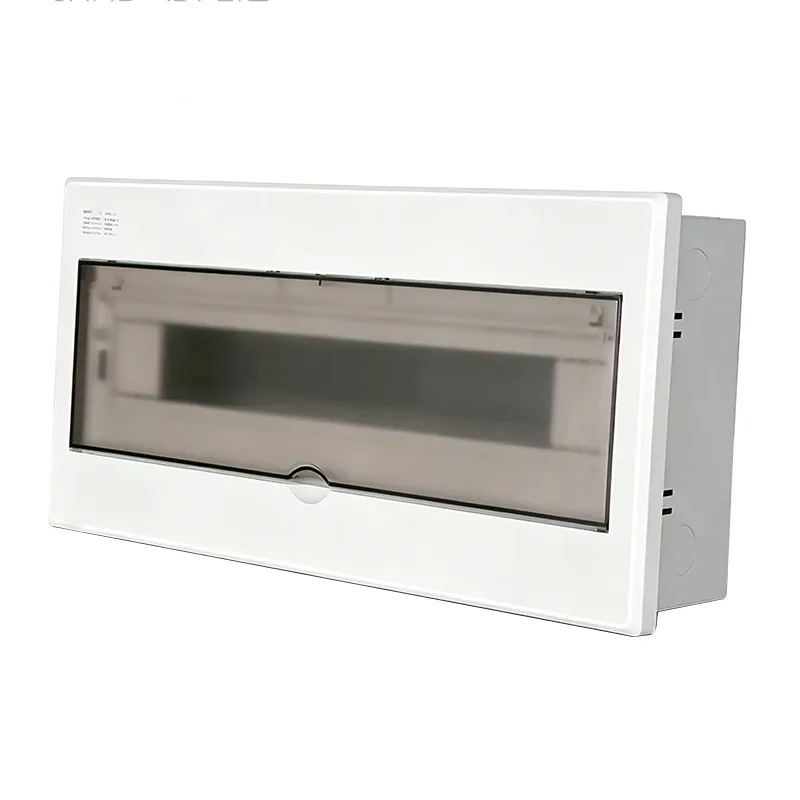

Sieninė apšvietimo paskirstymo dėžė

Shangming yra profesionalus sieninių apšvietimo paskirstymo dėžučių gamintojas iš Kinijos, turintis savo gamyklą ir užbaigtas gamybos bei kokybės tikrinimo procedūras. Ši paskirstymo dėžė paskirsto elektros energiją iš priešingo maitinimo šaltinio, užtikrindama apsaugos, valdymo ir valdymo funkcijas apšvietimo grandinėms.

Pagrindinės funkcijos

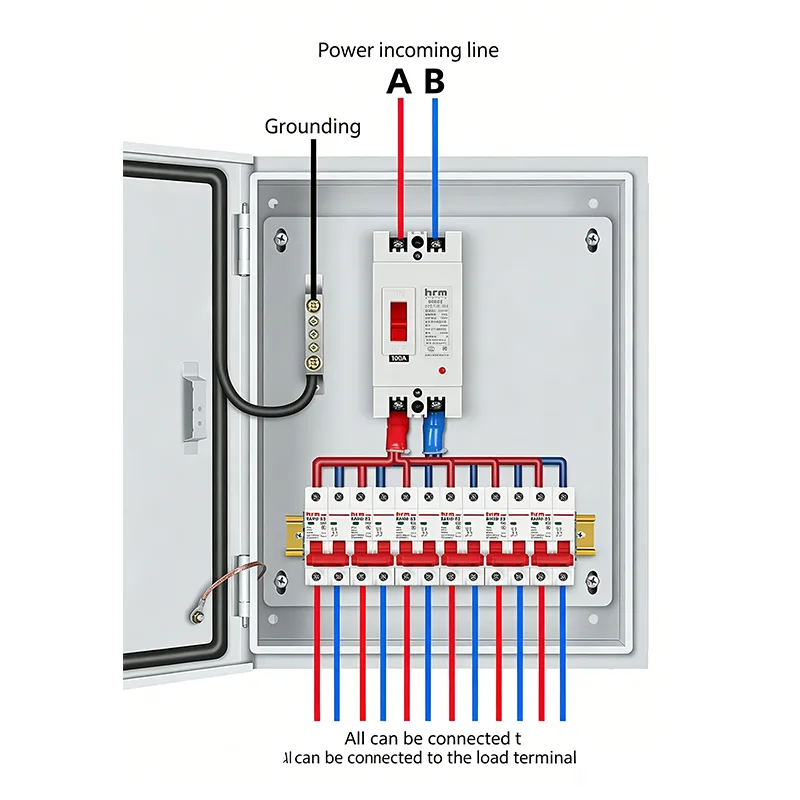

Energijos paskirstymas: Sieninė apšvietimo paskirstymo dėžė padalija pagrindinę įeinančią srovę į kelias šakų sroves, tiekiant energiją į skirtingas sritis.

Grandinės apsauga: paskirstymo dėžutėje yra miniatiūriniai grandinės pertraukikliai. Jis automatiškai suveikia trumpojo jungimo ar perkrovos atveju, apsaugodamas nuo gaisro ir įrangos sugadinimo.

Apsauga nuo nuotėkio: Įrengtas nuotėkio srovės įtaisas (RCD), aptikęs elektros smūgį ar nuotėkį, jis akimirksniu nutraukia maitinimą, užtikrindamas asmeninį saugumą.

Centralizuotas valdymas: leidžia operatoriams patogiai valdyti viso grindų ar ploto apšvietimą iš vienos vietos.

Taikymo scenarijai ir konfigūracijos rekomendacijos

Sieninės apšvietimo paskirstymo dėžutės yra kompaktiškos, lanksčios montuojamos ir siūlo visapusiškas apsaugos funkcijas. Teikiame profesionalius sprendimus įvairiems taikymo scenarijams ir rekomenduojame jums konfigūracijas.

1. Gyvenamieji ir daugiabučiai namai

Pagrindiniai reikalavimai: sauga, ekonomiškumas ir privalomų taisyklių laikymasis.

Taikymo vieta: šalia kiekvieno įrenginio įėjimo durų; balkonas arba virtuvės siena.

Konfigūracijos ypatybės: 6–12 grandinių, įskaitant nepriklausomas gyvenamojo kambario, miegamojo, virtuvės ir vonios kambario apšvietimo grandines;

Visose grandinėse standartiškai yra įrengti 30mA liekamosios srovės jungikliai, atitinkantys „Gyvenamųjų namų projektavimo kodeksą“; Apsaugos nuo viršįtampių paprastai pridedamos, kad apsaugotų LED lemputes nuo žaibo smūgių.

Dėžutės pasirinkimas:

Sausos patalpos viduje → Metalinė milteliniu būdu dengta dėžutė, IP30, balta/smėlio spalvos;

Balkonai, rūsiai → Metalinė milteliniu būdu dengta dėžė, IP44, atspari drėgmei.

2. Biurų ir komercinės paskirties pastatai

Pagrindiniai reikalavimai: zonų valdymas, energiją taupantis valdymas ir būsimos renovacijos paprastumas.

Naudojimo vietos: paskirstymo patalpos arba žemos įtampos šachtos kiekviename aukšte; pertvaros ir kolonos atvirose biurų patalpose.

Konfigūracijos ypatybės: 12–18 grandinių, padalintų pagal plotą; Viešųjų erdvių apšvietimas gali būti integruotas į išmaniąsias apšvietimo sistemas; Atskiros liekamosios srovės grandinės yra skirtos drėgnoms patalpoms, tokioms kaip tualetai ir arbatos kambariai.

Dėžutės pasirinkimas:

Standartinės grindys → Šaltai valcuoto plieno plokščių dėžė, padengta milteliniu būdu (RAL7035, IP40);

Požeminė automobilių stovėjimo aikštelė → IP54 nerūdijančio plieno dėžė su laiko valdikliu.

3. Prekybos centrai, prekybos centrai ir komerciniai kompleksai

Pagrindiniai reikalavimai: didelis patikimumas, didelis grandinių skaičius, lankstaus valdymo palaikymas darbo valandomis.

Naudojimo vietos: paskirstymo velenai kiekviename aukšte; Galinės parduotuvių sienos; Skirtos dėžės akcentiniam apšvietimui atriumuose/vitrinose.

Konfigūracijos ypatybės: 18–24 grandinės, palaikančios nepriklausomą dekoratyvinių žibintų, reklaminių šviesdėžių ir avarinio apšvietimo valdymą; Dvigubi maitinimo perjungimo moduliai svarbioms sritims; Galima integruoti laikmačius arba šviesa valdomus jungiklius.

Korpuso pasirinkimas:

Vidinis → Didelio dydžio metalinis korpusas (500×600×150mm);

Išorinis fasado/lango gaubtas → IP65 vandeniui atsparus korpusas, atsparus lietaus korozijai.

4. Mokyklos, ligoninės ir viešieji pastatai

Pagrindiniai reikalavimai: pirmiausia asmeninis saugumas, patikimas reagavimas į avariją.

Taikymo vietos: klasių koridoriai, laboratorijos, bibliotekos; ligoninių palatos, ambulatorinės salės, chirurginės pagalbinės zonos; valdžios įstaigų pastatai, bibliotekos, gimnazijos.

Konfigūracijos ypatybės: Visose personalui prieinamose vietose turi būti įrengta 30 mA apsauga nuo nuotėkio;

Avarinio apšvietimo ir evakuacijos indikatoriaus lemputės turi turėti nepriklausomas grandines + akumuliatoriaus atsarginę kopiją;

Specialiose srityse, tokiose kaip laboratorijos ir vaistinės, turėtų būti papildomos izoliacijos transformatoriaus sąsajos.

Bendrasis apšvietimas ir avarinis apšvietimas neturi būti maišomi toje pačioje grandinėje.

Korpuso pasirinkimas:

Klasės, palatos → Baltas plastikinis aptvaras, tylus, nėra metalinio žvangėjimo;

Požeminiai garažai / siurblinės → IP54 metalinis korpusas.

5. Pramonės gamyklos ir sandėliai

Pagrindiniai reikalavimai: patvarus, atsparus dulkėms, pritaikomas atšiaurioje aplinkoje.

Naudojimo vietos: dirbtuvių stulpai, šalia įrangos tvorų; po sandėlio viršutiniais stelažais; lauko pakrovimo ir iškrovimo platformos.

Konfigūracijos ypatybės: mažiau grandinių (4–8), bet didesnė srovė (16–32A/grandinei); Naudoja pramoninio lygio MCB; Atsparus sprogimui pasirinktinai chemijos ir dažymo dirbtuvėms.

Korpuso pasirinkimas:

Bendrosios dirbtuvės → 2,0 mm šalto valcavimo plieno plokštė, IP54;

Lauko / didelės drėgmės zonos → 304 nerūdijančio plieno korpusas, IP65.

6. Infrastruktūra

Pagrindiniai reikalavimai: Atsparus vandeniui, atsparus korozijai, palaiko automatinį valdymą.

Taikymo vietos: prieiga prie tunelio šoninės sienelės priežiūros; požeminio garažo priešgaisrinės sienos; šalia gatvių apšvietimo valdymo spintų.

Konfigūracijos ypatybės: Įrengtas laiko valdiklis + šviesai jautrus jungiklis; avarinio apšvietimo grandinė su akumuliatoriaus stebėjimu; 40 kA apsauga nuo viršįtampių, pridedama prie įeinančių linijų, siekiant apsaugoti nuo žaibo.

Korpuso pasirinkimas:

IP65 nerūdijančio plieno korpusas su drenažo angomis;

Šaltos sritys → Pridėkite kaitinimo plėvelę, kad išvengtumėte kondensacijos ir apledėjimo.

Mūsų paslaugos

Kaip profesionalus gamintojas, kai susisieksite su mumis, „Shangming“ suteiks individualų inžinieriaus palaikymą, kad greitai atsakytų į jūsų techninius klausimus. Remdamiesi jūsų pateikta projekto informacija ir brėžiniais bei atsižvelgdami į apkrovos charakteristikas, trumpojo jungimo pajėgumus ir aplinkos sąlygas, mes tiksliai rekomenduosime gaminių modelius, tokius kaip GCK/GCS/MNS/GGJ/apšvietimo dėžės. Taip pat galima pritaikyti.

Pateikiame reikiamus sertifikavimo dokumentus ir bandymų ataskaitas, taip pat visą techninę dokumentaciją, įskaitant montavimo vadovus, laidų schemas, komponentų sąrašus, techninės priežiūros vadovus ir spintelių brėžinius (DWG/PDF formatu).

Kai produktai išvežami iš gamyklos, naudojame eksporto standartines pakuotes. Spintelė pirmiausia suvyniojama į EPE perlų medvilnę, tada įdedama į drėgmei atsparų plastikinį maišelį ir galiausiai supakuojama į fumiguotą medinę dėžę (atitinka ISPM 15 standartus). Medinės dėžės vidus užpildytas putplasčiu tvirtinimui, o išorė sutvirtinta plieniniais dirželiais. Pagrindiniai komponentai yra atskirai supakuoti su antistatinėmis medžiagomis, kad transportavimo metu nebūtų susidūrimo ar drėgmės pažeidimų.
