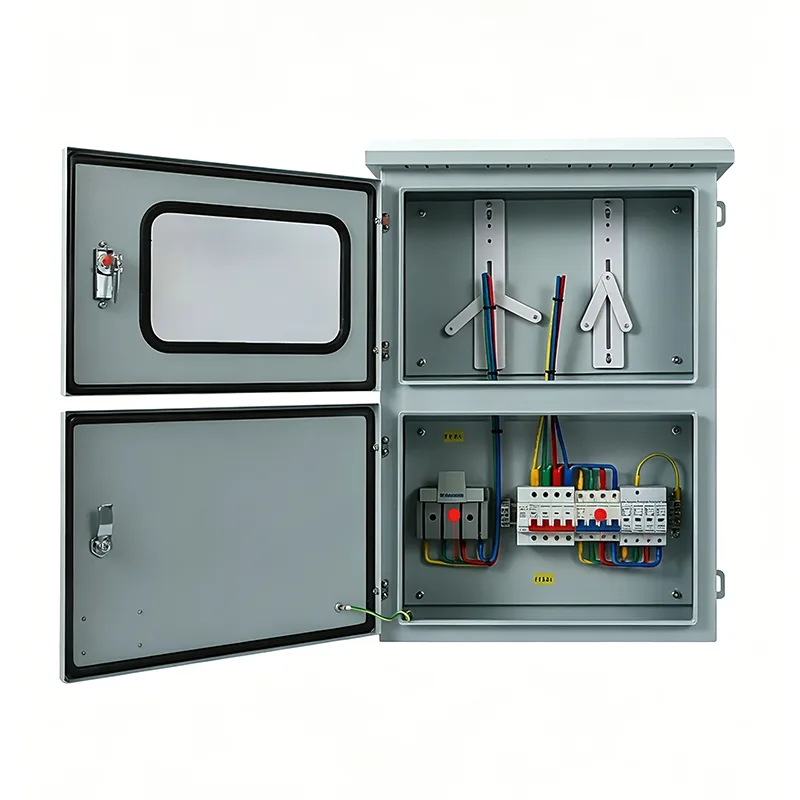

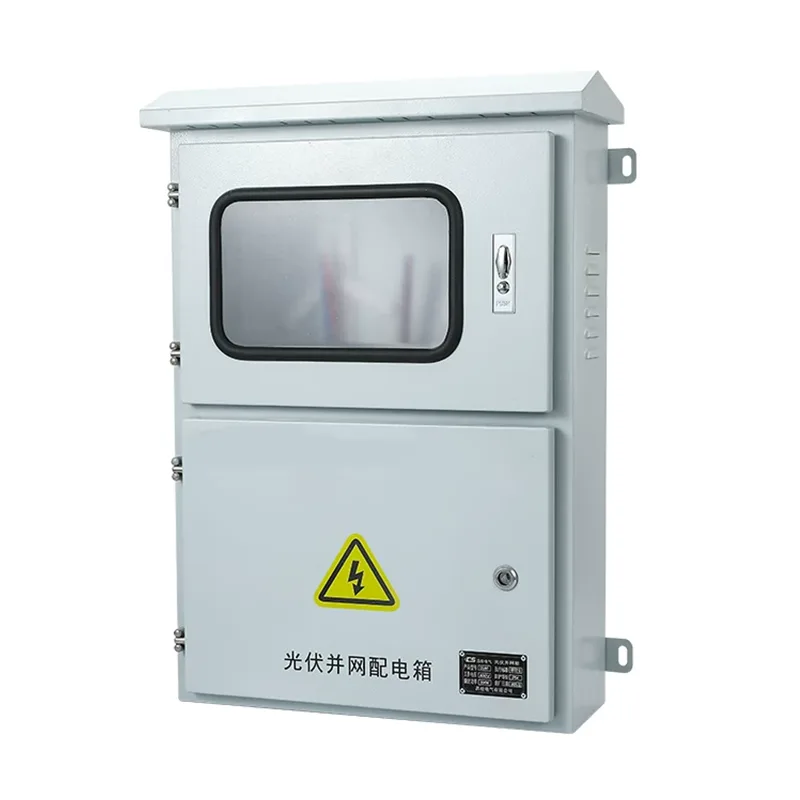

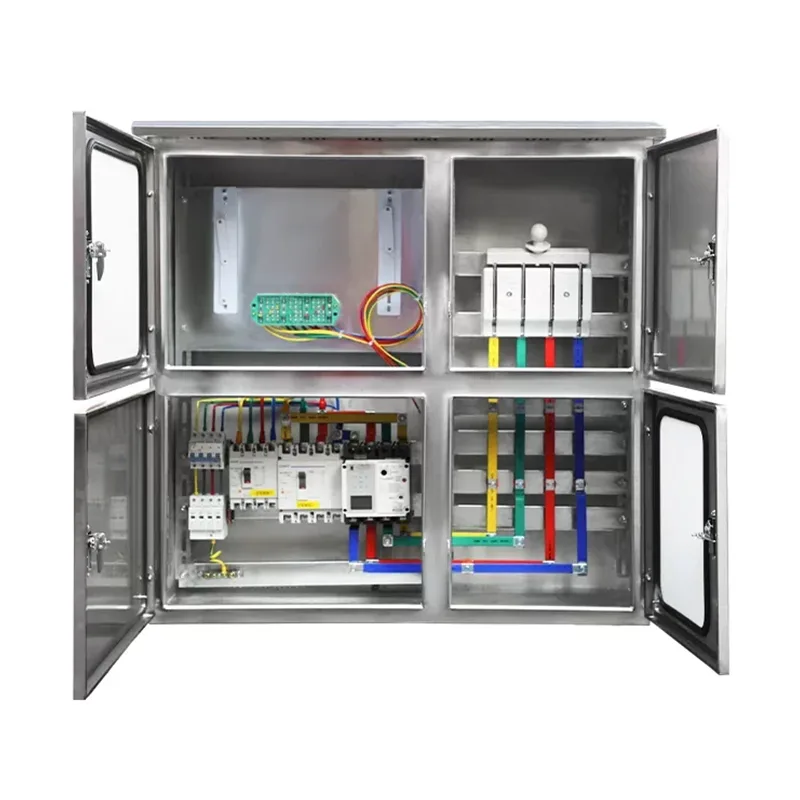

Lauko fotovoltinės elektros tinklo prijungta jungiamoji dėžutė

Tarp fotovoltinės energijos gamybos sistemos nuolatinės srovės pusės ir inverterio naudojamos lauko fotovoltinės elektros tinklo jungiamosios dėžutės. Jei norite pritaikyti šį produktą už konkurencingą kainą, galite pasirinkti Shangming ir mes tapsime jūsų patikimu tiekėju.

Pagrindinės funkcijos

Lauko fotovoltinė tinklo jungiamoji dėžutė integruoja apsaugą, izoliaciją ir stebėjimą. Mes palaikome tinkintus grandinių numerius, firminius komponentus ir intelektualias funkcijas. Dėl konkrečių konfigūracijos sprendimų ir citatų susisiekite su mumis.

1. Styginių magistralė ir srovės paskirstymas

PV jėgaines sudaro kelios nuosekliai sujungtos saulės baterijos. Su tinkleliu sujungta jungiamoji dėžutė tarnauja kaip konvergavimo ir manevravimo apsaugos mechanizmas.

Sujungimo funkcija: surenka nuolatinės srovės maitinimą iš kelių stygų į vieną magistralę, kad būtų galima išvesti į keitiklį, supaprastinant laidus ir sutaupant nuolatinės srovės kabelio išlaidas.

Apsauga nuo manevravimo: Kiekviename įėjime yra nepriklausomas nuolatinės srovės saugiklis. Kai vienoje eilutėje įvyksta trumpasis jungimas, gedimas apsiriboja ta šaka, nedarant įtakos normaliam kitų stygų energijos generavimui.

2. Apsauga nuo žaibo ir viršįtampio

Kadangi fotovoltinės plokštės montuojamos ant atvirų stogų arba ant žemės, jos yra labai jautrios žaibo smūgiams. Apsauga nuo viršįtampių, integruota jungties dėžutės viduje, gali pajusti momentinę aukštą įtampą linijoje ir per nanosekundes nuleisti viršįtampą į žemę.

Jis naudojamas kaip pirmoji gynybos linija prieš keitiklį, užkertant kelią sukeltiems žaibo smūgiams, galintiems sugadinti keitiklio elektroninius komponentus.

3. Saugos izoliacija ir fizinis atjungimas

Korpuse yra aukštos įtampos nuolatinės srovės izoliacinis jungiklis arba grandinės pertraukiklis. Kai reikia prižiūrėti keitiklį arba paskesnę įrangą, rankiniu būdu atjungus jungiamąją dėžę, techninės priežiūros pusė visiškai išjungiama, o tai užtikrina darbuotojų saugumą.

Shangming prie tinklo prijungtas korpusas yra našus ir patikimas, todėl sistemai veikiant galima saugiai nutraukti srovę, neleidžiant susidaryti pavojingiems lankams, galintiems sukelti gaisrą.

4. Atvirkštinio įkrovimo apsauga

Ryte, vakare arba debesuotomis dienomis skirtingų stygų išėjimo įtampa gali skirtis. Be apsaugos, aukštesnės įtampos stygos gali grąžinti srovę atgal į žemesnės įtampos stygas.

Galimi pasirinktiniai atvirkštinio įkrovimo diodai, užtikrinantys, kad srovė į keitiklį tekėtų tik viena kryptimi, taip užkertant kelią vietiniam perkaitimui ar net gaisrui, kurį sukelia atvirkštinė srovė.

5. Aplinkos apsauga ir būklės stebėjimas

Kadangi šis gaminys turi būti montuojamas lauke, korpusas turi IP65/IP66 apsaugos laipsnį, kad būtų išvengta lietaus vandens korozijos ir UV senėjimo. Vidiniai tikslūs komponentai patikimai veikia per 25 elektrinės eksploatavimo metus.

Pasirenkama intelektuali stebėjimo funkcija realiu laiku stebi kiekvienos eilutės srovę, įtampą ir vidinę temperatūrą ir nedelsdama įspėja, jei generuojama nenormali energija.

Kodėl prie fotovoltinės tinklo prijungtos jungiamosios dėžutės turi būti atsparios vandeniui, skirtos naudoti lauke?

PV sistemos paprastai montuojamos ant stogų arba atviruose laukuose, o prie tinklo prijungtos jungiamosios dėžės turi atlaikyti šiuos rimtus iššūkius:

Ekstremalūs temperatūros svyravimai: Vasaros temperatūra gali siekti daugiau nei 70 °C, o žiemos temperatūra gali nukristi iki -30 °C.

UV spinduliuotė: ilgalaikiam saulės spindulių poveikiui lauke reikalingas UV stabilumas; priešingu atveju jie yra linkę senti.

Drėgmė ir kondensatas: jie turi būti atsparūs lietui ir su alsuojančiu vožtuvu, kuris nusausintų vidinį kondensatą ir apsaugotų, kad elektriniai komponentai nesudrėktų.

Todėl norint normaliai naudoti ir išvengti dažnos priežiūros eksploatacijos metu, išlaikyti stabilų veikimą ir eksploatavimo trukmę, būtina lauko vandeniui atspari konstrukcija.

Taikymo scenarijai ir konfigūracijos rekomendacijos

Shangming lauko fotovoltinės elektros tinklo jungiamosios dėžės gali būti naudojamos visoje fotovoltinės pramonės grandinėje – nuo ​​gyvenamųjų namų stogų iki didelio masto antžeminių elektrinių. Mes pateiksime konfigūracijos rekomendacijas pagal bendrus scenarijus.

1. Gyvenamosios paskirties paskirstytos fotovoltinės sistemos

Šis naudojimo būdas yra labai paplitęs, dažniausiai montuojamas ant vilų ar savarankiškai pastatytų namų stogų ar sienų kaimo vietovėse. Jis surenka kelias fotovoltines plokštes iš skirtingų orientacijų ant stogo ir užtikrina pagrindinę apsaugą nuo žaibo.

Konfigūracijos rekomendacijos: Dėžutė turi būti švarios išvaizdos ir mažo dydžio, 1–4 eilučių įvesčių ir turi būti įrengtas labai jautrus priešgaisrinės apsaugos stebėjimas.

2. Pramoninės ir komercinės stogo elektrinės

Šiuo atveju su tinkleliu sujungta dėžė montuojama ant plokščių gamyklų dirbtuvių, logistikos sandėlių ar didelių prekybos centrų stogų. Vidutinio dydžio energijos gamybos pajėgumams jis iš anksto sujungia daugybę fotovoltinių stygų, kol jos patenka į styginių keitiklį.

Konfigūravimo rekomendacijos: Dėžutei reikia didelio atsparumo korozijai, 8–16 stygų įėjimų ir paprastai turi išmanųjį ryšio modulį, kad techninės priežiūros personalas galėtų peržiūrėti kiekvienos stebėjimo patalpos šakos srovę.

3. Didelio masto antžeminės elektrinės ir saulės dykumos

Dykumose, kalnuose ar didelėse atvirose erdvėse paskirstytos surinkimo dėžės vadinamos kombaininėmis dėžėmis. Kaip pirminiai jungikliai, jie surenka srovę iš tūkstančių saulės kolektorių ir perduoda ją į centralizuotą keitiklį.

Rekomendacija konfigūracijai: IP66, skirta 1500 V aukštos įtampos sistemoms, aprūpinta priešpriešiniais diodais ir tiksliomis styginių stebėjimo funkcijomis bei aktyviais aušinimo/kvėpavimo vožtuvais.

4. Saulės energijos ir tarpvalstybinio taikymo scenarijai

Saulės automobilių stoginės: tiekia elektros energiją elektromobilių įkrovimo stotims. Jungiamoji dėžutė sumontuota ant stoginės stulpų, kad apsaugotų pasroviui esančias įkrovimo stotis nuo saulės spindulių bangų.

Žemės ūkio saulės ir žvejybos saulės energijos papildomos sistemos: sumontuotos ant laikiklių virš dirbamos žemės ar žuvų tvenkinių. Specialūs reikalavimai yra atsparūs drėgmei ir atsparumui rūgščių/šarmų korozijai; rekomenduojamas nerūdijantis plienas.

Kodėl verta rinktis mus?

Shangming kilęs iš Yueqing, Vendžou, Kinija, regiono, žinomo kaip "Kinijos elektros sostinė". Naudodami gerai išvystytą Yueqing elektros pramonės klasterio pramoninę grandinę, sukūrėme griežtą ir efektyvią gamybos ir kokybės kontrolės sistemą. Mūsų produktų asortimentas apima daugiau nei 200 serijų ir 6000+ modelių, atitinkančių pagrindinius pasaulinius elektros standartus.

Pasirinkus mūsų išmaniuosius pilnus įrangos rinkinius, integruotos IoT jutimo ir nuotolinio stebėjimo funkcijos, leidžiančios realiuoju laiku stebėti tokius parametrus kaip temperatūra, drėgmė ir srovė. Tai užtikrina stabilų veikimą ir saugų maitinimo šaltinį.
