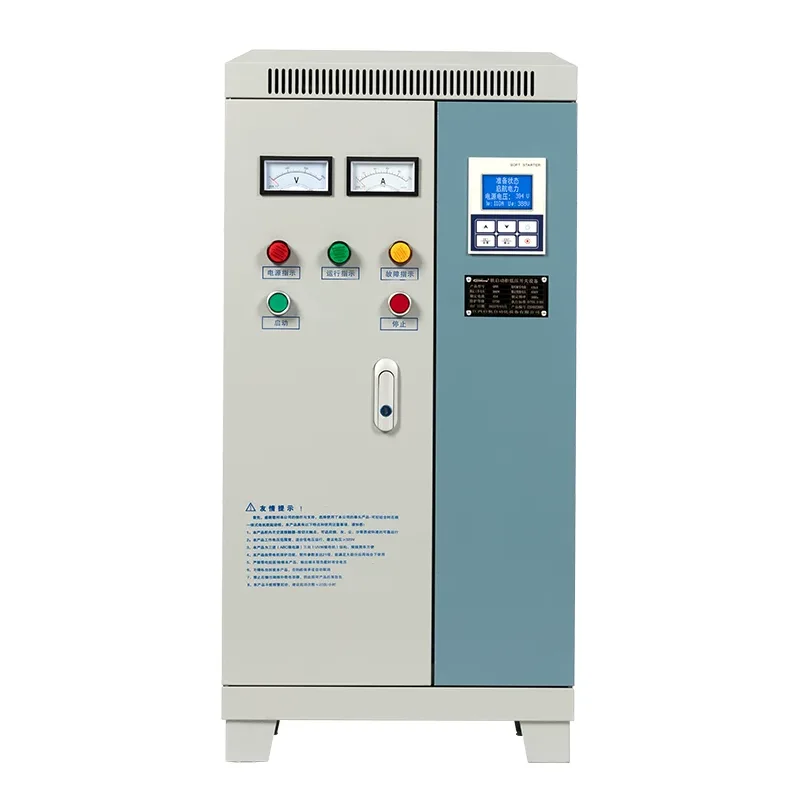

Žemos įtampos minkšto starterio maitinimo paskirstymo spinta

„Shangming“ yra žemos įtampos minkštųjų starterių maitinimo paskirstymo spintelių gamintojas ir tiekėjas iš Kinijos. Ši didelio našumo, aukštos kokybės įranga atlieka ne tik įprastas galios paskirstymo funkcijas, bet ir valdo variklio užvedimo srovę bei sukimo momentą, naudodama švelnaus paleidimo technologiją, sumažindama elektros ir mechaninius smūgius.

Kodėl reikalinga žemos įtampos minkštojo starterio skirstomoji spinta?

Tradicinis visos įtampos paleidimas kelia dvi pagrindines problemas:

Srovės viršįtampis: paleidimo srovė gali siekti 5–7 kartus didesnę už vardinę srovę, lengvai sukeldama staigų tinklo įtampos kritimą, paveikdama kitą tos pačios linijos įrangą ir netgi sukeldama klaidingą grandinės pertraukiklių suveikimą.

Mechaninis susidėvėjimas: didžiulis momentinis sukimo momentas gali turėti didžiulį poveikį variklio velenams, diržams, reduktoriams ar vandens siurblio vamzdynams, todėl sutrumpėja įrangos eksploatavimo laikas.

Tačiau jei pasirinksite mūsų žemos įtampos minkšto starterio skirstomąją spintą, įtampą galėsite valdyti per tiristorius, todėl variklis gali sklandžiai pakilti nuo nulinės įtampos iki vardinės įtampos. Pradinė srovė paprastai yra 2–3 kartus didesnė už vardinę srovę.

Darbo principas

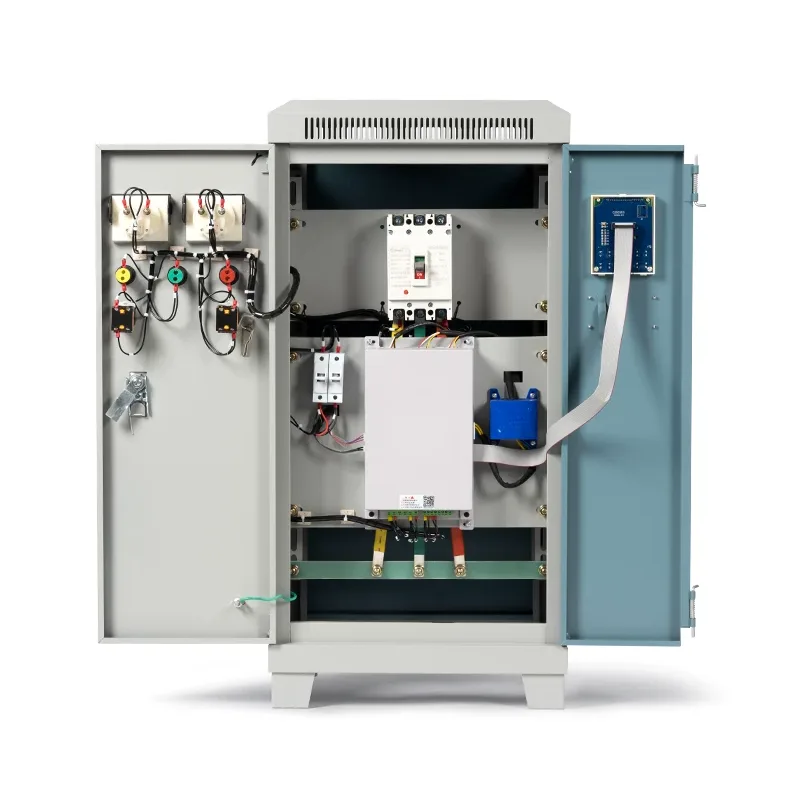

Paleidimo fazės metu žemos įtampos minkštojo paleidimo galios paskirstymo spinta keičia tiristorių laidumo kampą, palaipsniui didindama varikliui taikomą įtampą, kad būtų užtikrintas sklandus paleidimas.

Po paleidimo įjungiamas apėjimo kontaktorius, o minkštasis starteris pereina į ramybės būseną. Sustabdžius, jis taip pat valdo, kad įtampa palaipsniui mažėtų, užkertant kelią vandens plaktuko poveikiui, atsirandančiam dėl staigaus išjungimo.

Jei nenaudojamas minkštas starteris, o vietoj jo naudojamas tradicinis variklis, staigus srovės padidėjimas paleidimo metu gali sukelti įvairių problemų, tokių kaip įtampos kritimas, įrangos smūgis, tinklo svyravimai ir mechaninis susidėvėjimas.

Techniniai parametrai

Taikymo scenarijai

Žemos įtampos minkštųjų starterių paskirstymo spintos idealiai tinka didelės variklio galios, jautrios paleidimo smūgiui ir ten, kur keliami įrangos eksploatavimo trukmės ir elektros tinklo stabilumo reikalavimai. Mes taip pat pateikėme šį produktą klientams įvairiose pramonės šakose.

Montavimo ir pradinio paleidimo etapai

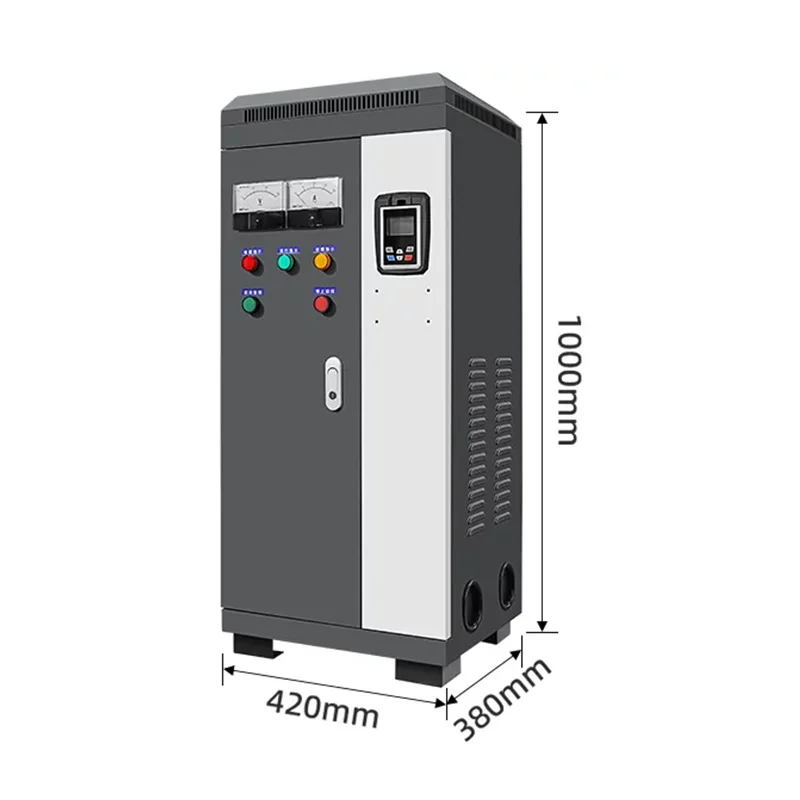

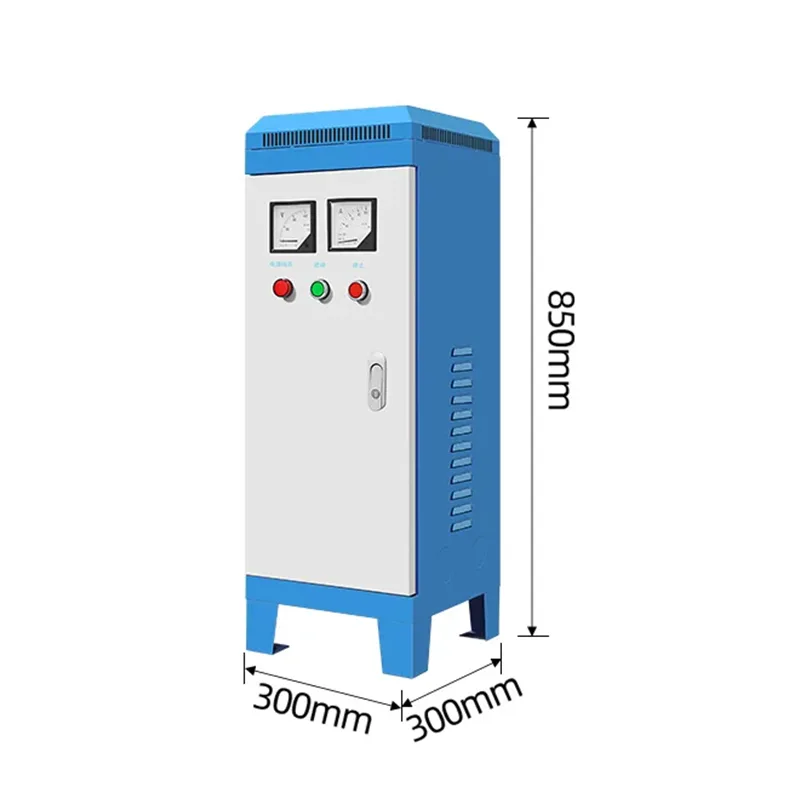

Before installation, ensure the distribution room has sufficient space to accommodate the Low-Voltage Soft Starter Power Distribution Cabinet, with an operating passageway (recommended width ≥ 1.2m). Montavimo vietoje turi būti lygios grindys, o pamato kanalo plienas turi būti patikimai suvirintas ir įžemintas.

Diegimo metu patikrinkite, ar kabelio įėjimas/išėjimas yra iš apačios į/iš apačios arba iš viršaus į/iš viršaus, ir iš anksto suplanuokite kabelio tranšėją arba kabelių lovelį. Minkšto starterio spintelėms >110kW reikalingas priverstinio oro aušinimo įrenginys.

Pirminio paleidimo metu dar kartą patikrinkite, ar spintelė nepažeista, nepažeisti dažai ir aiškūs ženklai.

Tada patikrinkite elektros jungtis, patikrindami kiekvieną pirminės grandinės laidus, kad įsitikintumėte, jog nėra laisvų jungčių ar neteisingų jungčių.

A five-proof interlock test is also required, verifying the normal operation of each interlock point. Simulate short circuits and overloads using the integrated protection device to verify the accuracy of the protection actions.

Jei yra antrinė sistema, patikrinkite, ar normaliai veikia RS485 arba kitos ryšio sąsajos.

Galiausiai atlikite kelis paleidimo bandymus tuščiosios eigos sąlygomis, sureguliuodami paleidimo parametrus iki optimalių nustatymų.
