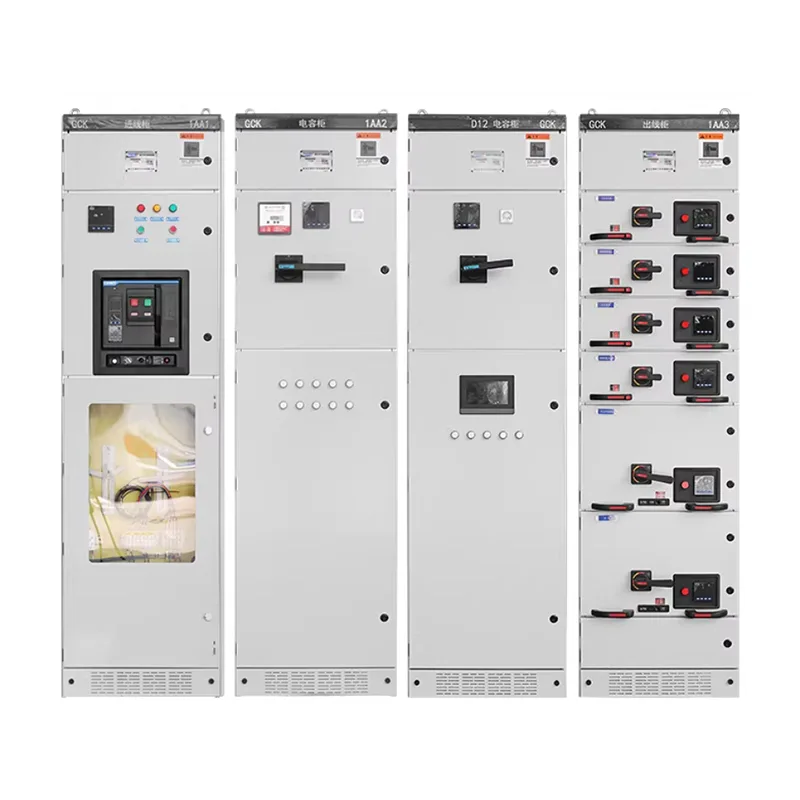

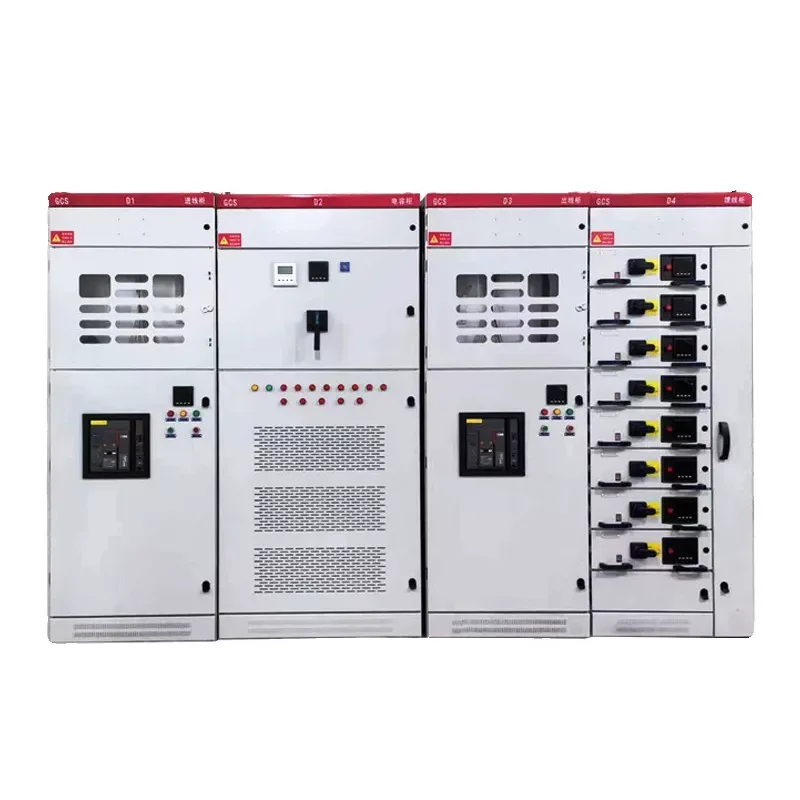

GCS žemos įtampos ištraukiamas skirstomasis įrenginys

GCS žemos įtampos ištraukiamas skirstomasis įrenginys turi supaprastintą struktūrą, gerą komponentų suderinamumą ir yra 20–35% pigesnis nei MNS, todėl tinka biudžetiniams projektams. Jei norite pasirinkti šį produktą ir pradėti rengti projekto planą, nedvejodami susisiekite su Shangming, patikimu tiekėju iš Yueqing, Vendžou, Kinija.

Produkto savybės

GCS žemos įtampos ištraukiamas skirstomasis įrenginys sujungia aukštą MNS patikimumą su GGD naudojimo paprastumu, todėl idealiai tinka žemos įtampos elektros paskirstymo sistemoms, turinčioms daug grandinių, dažnai prižiūrint ir sutelkiant dėmesį į bendrų išlaidų valdymą.

1. Modulinė ištraukiama konstrukcija

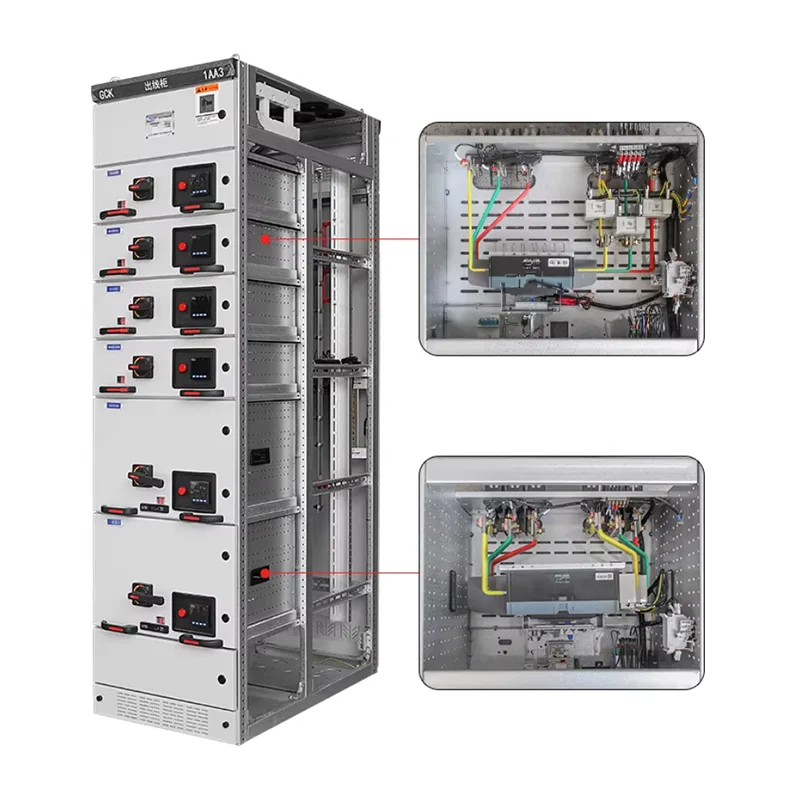

GCS funkciniai įrenginiai yra standartinio stalčiaus tipo, todėl juos galima greitai įdėti ir išimti. Vienos grandinės gedimo ar techninės priežiūros atveju įrenginį galima ištraukti savarankiškai, nedarant įtakos kitų grandinių veikimui, sumažinant elektros energijos tiekimo nutraukimo laiką ir priežiūros išlaidas.

Modulinė skirstomojo įrenginio konstrukcija yra labai universali, todėl ateityje bus lengviau plėsti ar pakeisti.

2. Aukštas saugos lygis

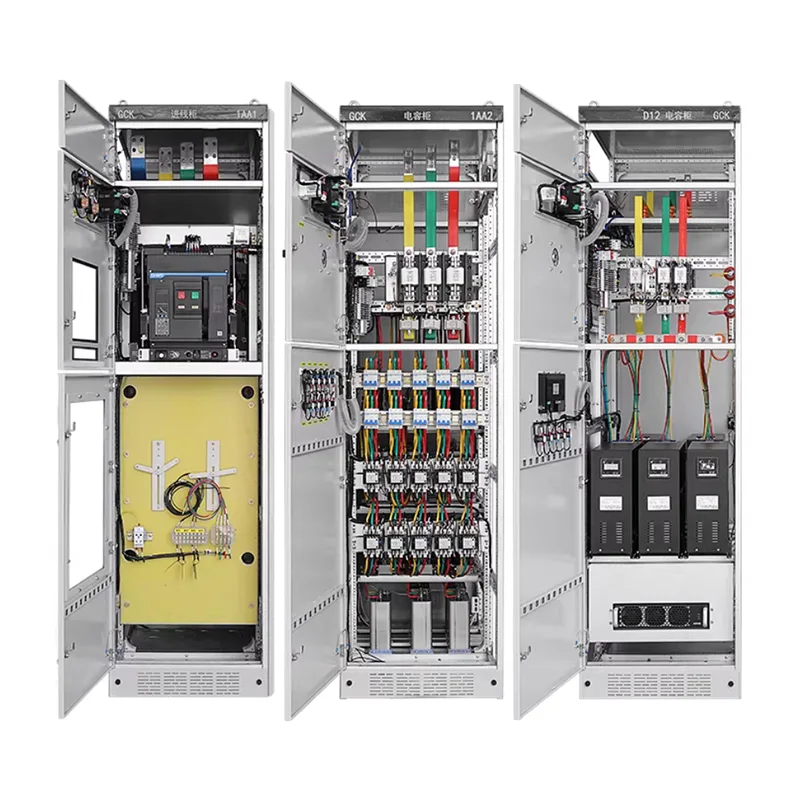

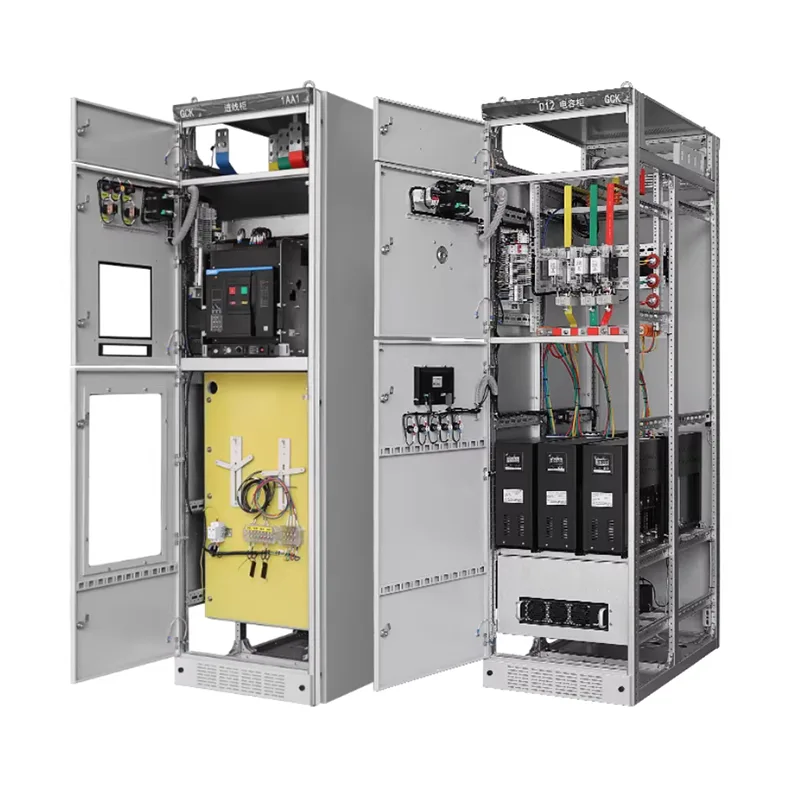

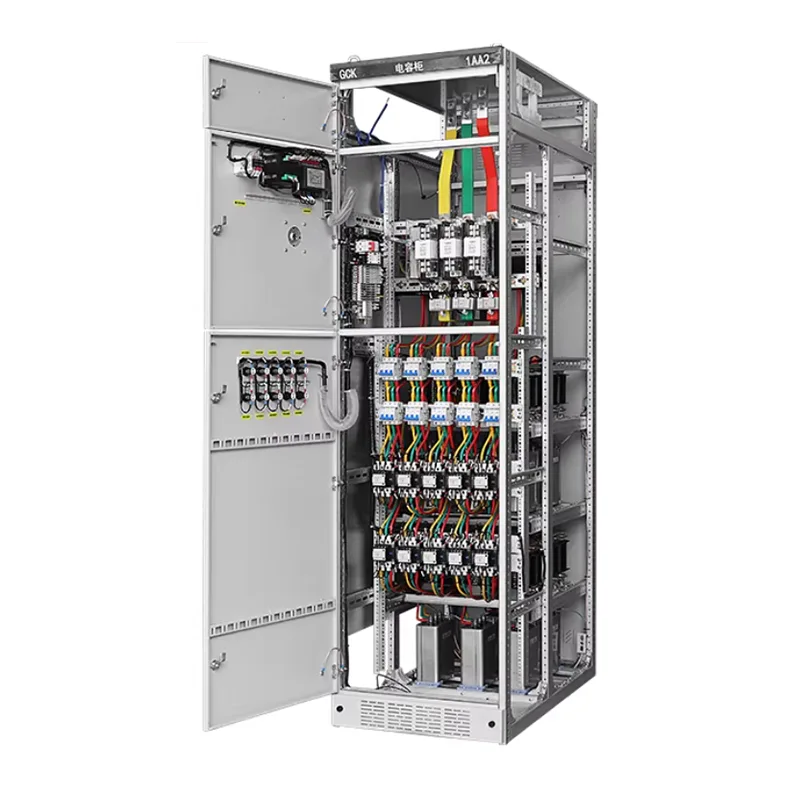

GCS spinta viduje yra padalinta į: šynų skyrių, funkcinio bloko skyrių ir kabelių skyrių. Šios funkcinės sritys yra efektyviai izoliuotos, kad būtų išvengta gedimų plitimo.

Mes palaikome aukštesnio apsaugos lygio parinktis, kurias galima pritaikyti pagal faktines veikimo sąlygas.

Saugos funkcijos padidina eksploatavimo saugumą ir stabilumą, atitinkančios pramonės ir viešųjų darbų projektų galios reikalavimus.

3. Patogi priežiūra ir eksploatavimas

Stalčių blokas turi tikrinimo, darbo ir atjungimo padėtis, leidžiančias patikrinti ir pakeisti net išjungus maitinimą arba esant daliniam įtampai. Laidai ir veikimo erdvė yra racionaliai suprojektuoti, todėl ją patogu naudoti techninės priežiūros personalui ir tinka sistemoms, kurioms reikalinga dažna priežiūra, pvz., MCC scenarijuose.

4. Platus pritaikymas

GCS spinta gali būti naudojama kaip paskirstymo spinta, tiekimo spinta, variklio valdymo centras (MCC) ir kt., palaikant įvairius elektrinių komponentų derinius ir prisitaikant prie skirtingų pajėgumų ir grandinės kiekio reikalavimų. Viena sistema gali patenkinti kelis taikomųjų programų poreikius.

5. Didelis kaštų efektyvumas

Palyginti su MNS ištraukiamomis spintelėmis, GCS turi paprastesnę struktūrą ir labiau kontroliuojamas išlaidas.

Palyginti su stacionariais skirstomaisiais įrenginiais, jis turi reikšmingų saugos ir priežiūros pranašumų, todėl jis ypač tinka vidutinio ir didelio masto projektams arba projektams, kuriems reikalingas biudžetas, todėl pasiekiamas našumo ir sąnaudų balansas.

Kaip prižiūrėti GCS žemos įtampos išimamą skirstomąjį įrenginį?

Norint prailginti jo tarnavimo laiką, išvengti gedimų ir užtikrinti nuolatinį maitinimo šaltinį, labai svarbu tinkamai prižiūrėti. Shangming pateikia išsamią dokumentaciją ir siūlo keletą pasiūlymų.

I. Kasdienis patikrinimas

1. Veikimo indikatoriaus patikrinimas: Stalčių skydelio indikatoriaus lemputės neturėtų mirksėti neįprastai; ampermetro srovė turi būti subalansuota.

2. Temperatūros kilimo patikrinimas: naudokite rankinį infraraudonųjų spindulių termometrą pagrindinės šynos jungties, stalčiaus pirminių jungčių ir grandinės pertraukiklio įėjimo/išėjimo gnybtų temperatūros kilimui išmatuoti. ≤40K (≤80℃ esant aplinkos temperatūrai +40℃).

3. Nenormalaus kvapo/garso patikrinimas: patikrinkite, ar nėra degimo kvapų, išskyrų garsų ar zvimbimo.

4. Durų sandariklio ir valymo patikrinimas: Ar spintelės durelių sandarikliai yra pasenę? Ar viduje susikaupia dulkės?

5. Stalčių padėties patikrinimas: ar visi stalčiai yra prijungtose padėtyse? Ar jie palaidi?

II. Periodinė priežiūra

1 veiksmas: paruošimas išjungimui. Įsitikinkite, kad maitinimo šaltinis atjungtas, ir patikrinkite įtampą.

2 veiksmas: perkelkite stalčių, kuriam reikia priežiūros, į atidarytą padėtį ir visiškai ištraukite. Atminkite, kad pirminiai kištukai bus automatiškai atjungti; antrinius kištukus galima išimti rankiniu būdu.

3 veiksmas: stalčių bloko priežiūra. Skirtingiems komponentams reikia skirtingų priežiūros procedūrų, įskaitant valymą ir bandymą.

4 veiksmas: kabineto vidinė priežiūra

Pagrindinė šyna: patikrinkite, ar nėra atsilaisvinusių varžtų.

Vertikalios šakos šyna: Nuvalykite susikaupusias dulkes ir patikrinkite, ar nepažeisti izoliaciniai apvalkalai.

Kabelių skyrius: sutvarkykite laidus ir patikrinkite, ar kabelių galai neperkaista arba nepakitusi spalva.

Įžeminimo sistema: išmatuokite įžeminimo varžą tarp PE šynos ir korpuso (turėtų būti ≤0,1Ω).

5 veiksmas: funkcinis testas

Pastumkite stalčių atgal į prijungimo padėtį. Įjungę, patikrinkite valdymo grandinę bandymo padėtyje. 10 minučių paleiskite tuščiosios eigos testą, kad įsitikintumėte, jog nėra jokių nukrypimų.

Pagrindinės priežiūros priemonės

1. Niekada neprijunkite ir neatjunkite pirminių modulių, kai jie yra įjungti.

Pirminiuose moduliuose pagrindinėje grandinėje yra didelė srovė ir jie turi būti naudojami tik tada, kai stalčius yra atidarytas ir sistema išjungiama.

Priešingu atveju gali kilti elektros lankas, dėl kurio gali susižaloti arba sugadinti įrangą.

2. Nemaišykite skirtingų dydžių stalčių.

GCS stalčiai yra suprojektuoti 1/2, 1, 2 ir 3 vienetų dydžių, kurių aukštis griežtai atitinka pirminio modulio pozicijas.

Neteisingas montavimas sukels modulio nesutapimą, prastą kontaktą ir perkaitimą.

3. Reguliariai tikrinkite penkių atsparumo blokavimą.

Bandymas: kai grandinės pertraukiklis uždarytas, ar galima ištraukti stalčių? Taip neturėtų.

Jei blokavimas sugenda, nedelsdami nutraukite naudojimą ir pataisykite, kad išvengtumėte netinkamo veikimo.

4. Patobulinkite antikondensacijos priemones drėgnoje aplinkoje.

Jei jūsų projektas yra lietaus sezono metu arba vandens gamykloje, kas mėnesį patikrinkite šildytuvo veikimą.

Patvirtindami sprendimą, galite pasirinkti įdiegti išmanų kondensato valdiklį automatiniam paleidimui-sustabdymui.

DUK

Kl.: kaip pasirinkti fiksuoto tipo (GGD) ar ištraukiamą (GCS/MNS) pritaikant skirstomąją spintą?

A: GGD tinka, kai: Ribotas biudžetas, viena apkrova, elektros energijos tiekimo nutraukimo priežiūra arba atšiauri aplinka; fiksuota laidų instaliacija šiais atvejais yra patikimesnė.

GCS/MNS tinka, kai: pagrindinėse gamybos linijose nutrūksta dideli elektros energijos tiekimo nuostoliai, daug grandinių turi ribotą erdvę, reikia greitos tiesioginės linijos priežiūros ir pirmenybė teikiama aukštam automatizavimui ir intelektui.

K: Kaip aukštis veikia skirstomųjų įrenginių pritaikymą?

A: Aukštesniame nei 1000 metrų aukštyje plonas oras sumažina šilumos išsklaidymą ir izoliacijos pajėgumą.

Privalote mus informuoti pritaikymo metu, jei jums reikia didesnių oro tarpų, aukštesnės kokybės izoliatorių arba sumažinimo pasirinkimo metu.

K: Kodėl GCS žemos įtampos ištraukiamų skirstomųjų įrenginių stalčius kartais sunku ištraukti ar įdėti?

A: Kreipiamojo bėgio deformacija: tai gali atsirasti dėl netolygaus pagrindo montavimo metu, dėl kurio spintelė iškraipoma.

Blokavimas: patikrinkite, ar grandinės pertraukiklis yra visiškai atidarytoje padėtyje. Saugumo sumetimais mechaninis blokavimas užrakins stalčių, kai įjungtas grandinės pertraukiklis.

Tepimo gedimas: Ilgą laiką nevykdant priežiūros, mechaninis mechanizmas gali sustingti. Per jėgą nestumkite ir netraukite stalčiaus; pašalinkite pašalinius daiktus ir patepkite tinkamu kiekiu tepalo.
