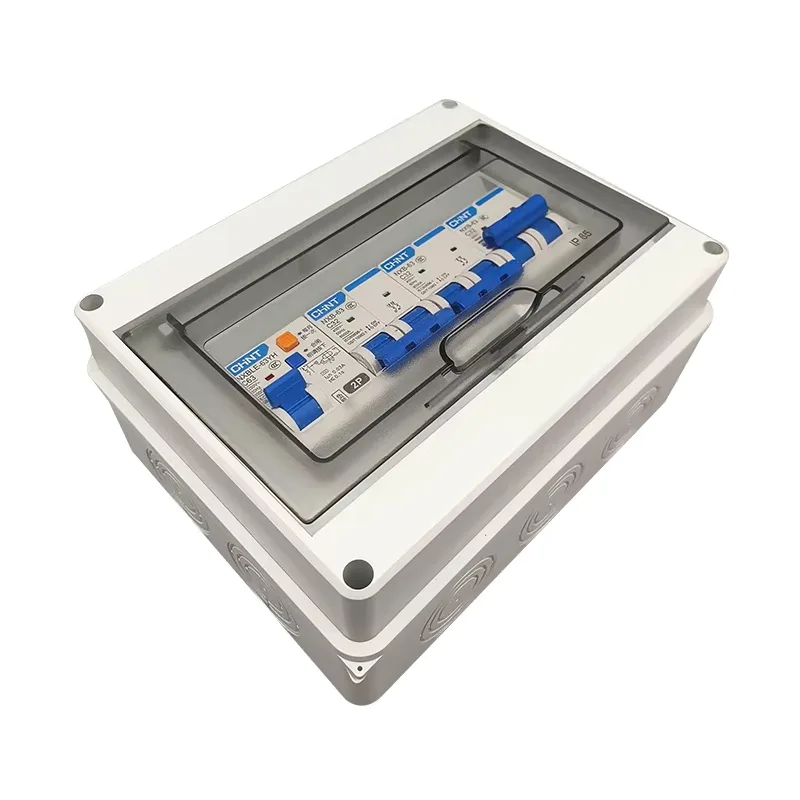

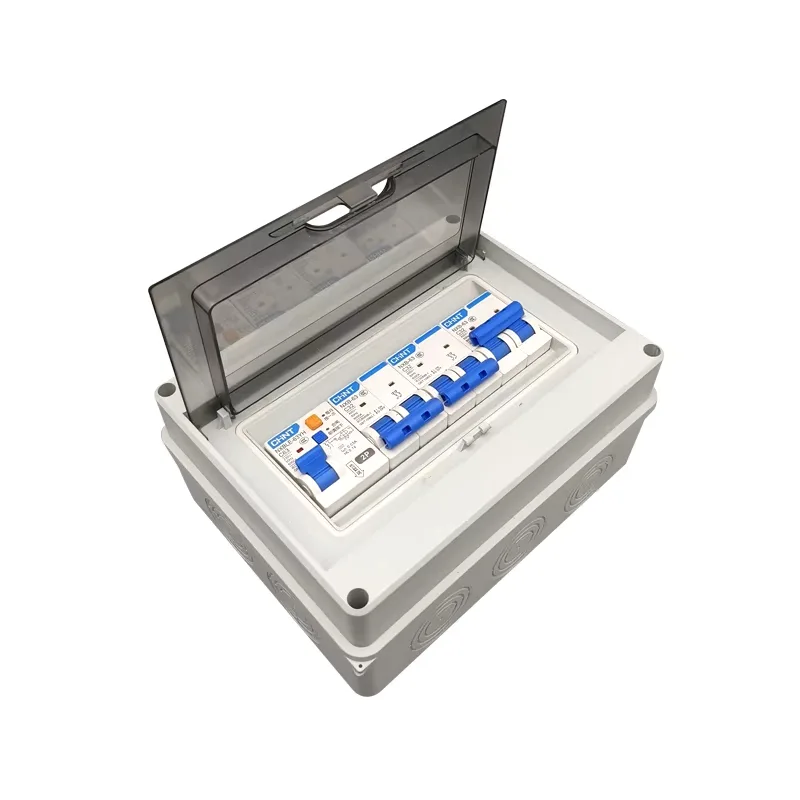

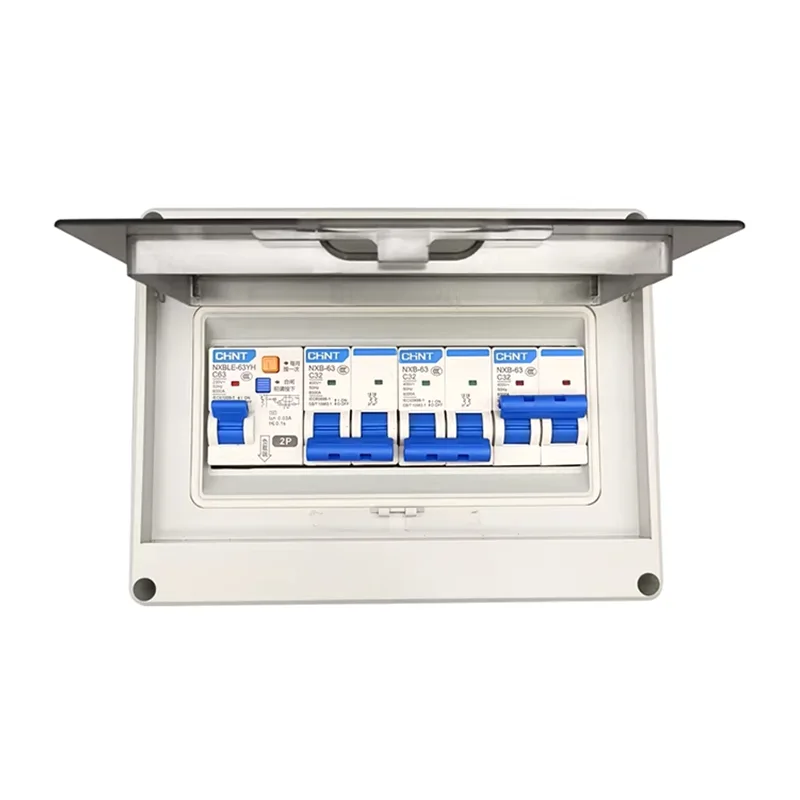

Oro grandinės pertraukiklio paskirstymo dėžutė

Pasirinkę Kinijos įmonę „Shangming“ kaip oro grandinės pertraukiklio paskirstymo dėžutės tiekėją, gausite prieigą prie techninės pagalbos ir konkurencingų kainų. Ši paskirstymo dėžutė palaiko intelektualų stebėjimą ir nuotolinį valdymą.

Pagrindinės funkcijos

Pagrindinis maitinimo valdymas: kaip pagrindinis žemos įtampos sistemos įeinantis jungiklis, oro grandinės pertraukiklio paskirstymo dėžė yra atsakinga už viso pastato arba gamybos linijos pagrindinio maitinimo jungiklio valdymą, visos elektros paskirstymo sistemos įjungimo / išjungimo būseną.

Įvairios apsaugos priemonės: Įranga užtikrina tikslią trijų pakopų apsaugą: ilgo uždelsimo perkrovą, trumpojo jungimo trumpojo uždelsimo, momentinio trumpojo jungimo ir įžeminimo gedimo apsaugą.

Galios stebėjimas: oro grandinės pertraukiklis gali integruoti išmanųjį valdiklį, kad būtų rodomi realaus laiko duomenys, tokie kaip įtampa, srovė, dažnis ir galios koeficientas.

Hierarchinis blokavimas: Oro grandinės pertraukiklio paskirstymo dėžė gali būti logiškai sujungta su priešais esančiais transformatoriais arba pasroviui skirtomis atšakų spintomis, kad būtų išvengta kaskadinio išjungimo, kuris sukeltų didelio masto elektros energijos tiekimo nutraukimus, apsaugant kabelius, įrangą ir darbuotojų saugumą.

Produkto palyginimas: oro grandinės pertraukiklio paskirstymo dėžė ir standartinė paskirstymo dėžė

Kaip pasirinkti tinkamas oro grandinės pertraukiklio paskirstymo dėžutės specifikacijas?

Teisingas pasirinkimas pagerins tolesnį montavimą, priežiūrą, našumą ir tarnavimo laiką. Shangming, kaip oro grandinės pertraukiklių skirstomųjų dėžių gamintojas, teikia patarimus, pagrįstus standartiniu pasirinkimo procesu: Taikymas → Įtampa → Srovė → Trumpojo jungimo talpa → Konstrukcinė forma → Spintelės specifikacijos → Išeinančių linijų schema → Išmani konfigūracija → Aplinkos patikra.

I. Paaiškinkite prašymą

Prieš pasirinkdami specifikacijas, pirmiausia nustatykite oro grandinės pertraukiklio paskirstymo dėžutės funkciją jūsų sistemoje.

Žemos įtampos pagrindinės įėjimo linijos paskirstymo dėžė: tarnauja kaip visos žemos įtampos sistemos pagrindinis jungiklis, atitinkantis maksimalią apkrovą ir maksimalią trumpojo jungimo srovę.

Magistralės jungties paskirstymo dėžė: Naudojama dviejų šynų sekcijų sujungimui; pagrindiniai aspektai yra susiejimo pajėgumas ir veikimo dažnis.

Svarbi apkrovos tiektuvo paskirstymo dėžė: maitina svarbią įrangą, kuriai reikalingas didelis patikimumas ir selektyvi apsauga.

Skirtingoms programoms reikalingos labai skirtingos specifikacijos; tai pirmas žingsnis.

II. Nustatykite vardinę įtampą ir sistemos tipą

Įprasta vardinė įtampa: AC 380V / 400V / 690V, turi atitikti elektros energijos tiekimo sistemą vietoje.

Sistemos tipas: Trifazis trijų laidų / Trifazis keturių laidų. Patikrinkite, ar reikalinga neutrali (N) linija ir apsauginė įžeminimo (PE) linija.

Neteisinga įtampa ir sistemos tipas tiesiogiai padarys įrangą netinkama naudoti.

III. Apskaičiuokite ir pasirinkite vardinę srovę

Apskaičiuokite faktinę apkrovos srovę ir apibendrinkite visų pasroviui priklausančių grandinių projektinę srovę, atsižvelgdami į didžiausias vienu metu veikiančias sąlygas.

Renkantis rekomenduojame rezervuoti pagrįstą maržą, paprastai 10–30 % būsimai plėtrai.

Įprastos ACB vardinės srovės nominalai: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

Iš esmės ilgalaikė veikimo srovė turėtų būti ≤ 80–90 % ACB vardinės srovės.

IV. Trumpojo jungimo pertraukimo pajėgumo tikrinimas

Daugelis klientų nepaiso šio aspekto rinkdamiesi grandinės pertraukiklius, tačiau tai labai svarbu. Nepakankama pertraukimo galia gali sukelti rimtų pavojų saugai.

Reikia nustatyti trumpojo jungimo srovę montavimo vietoje, skaičiuojant pagal transformatoriaus talpą, varžą ir kabelio ilgį.

Pasirinkite atitinkamą pertraukimo galią: Icu / Ics ≥ sistemos didžiausia trumpojo jungimo srovė.

Įprasti įvertinimai: 50kA, 65kA, 80kA, 100kA.

V. Grandinės pertraukiklio struktūros pasirinkimas

Fiksuotas ACB: maža kaina, priežiūra reikalauja elektros energijos tiekimo nutraukimo.

Stalčių tipo ACB: Patogi priežiūra, palaiko nepertraukiamą priežiūrą, dažniau naudojamas pramoniniuose projektuose.

VI. Skirstomosios spintos specifikacijų ir struktūros nustatymas

Spintelės matmenys priklauso nuo ACB specifikacijų, šynų talpos ir išeinančių grandinių skaičiaus. Pagrindiniai tipai yra montuojami ant sienos ir ant grindų.

Apsaugos laipsnis: Vidinis: IP30 / IP40; Lauke: IP54 / IP65.

VII. Šynų ir išeinančios linijos konfigūracijos pasirinkimas

Šynų specifikacijos turi būti parenkamos pagal vardinę srovę ir varinių šynų skerspjūvį, atsižvelgiant į temperatūros kilimą ir ilgalaikį veikimą.

Išeinančių linijų grandinių tipai: MCCB išeinanti linija, MCB išeinanti linija, tiesioginio kabelio išeinanti linija.

Ar reikalinga atsarginė grandinė? Jei taip, rezervuokite vietą būsimam pajėgumų plėtrai.

VIII. Išmaniosios funkcijos ir priedų konfigūracija

Papildomos funkcijos apima: srovės, įtampos ir energijos stebėjimą; komunikacijos sąsaja; nuotolinis atidarymas ir uždarymas; gedimo signalas ir būsenos grįžtamasis ryšys.

Išmanusis tipas rekomenduojamas gamyklų, duomenų centrų ir viešųjų pastatų projektams.

IX. Aplinkos ir naudojimo būklės patikrinimas

Patvirtinkite šiuos aplinkos veiksnius:

Aplinkos temperatūra (aukštai temperatūrai reikalingas sumažinimas)

Montavimo aukštis

Dulkių, drėgmės ar korozinių dujų buvimas

Ar reikalingas seisminis projektavimas?
