Kinijos paskirstymo dėžutės korpuso gamintojas

Shangmingyra patikimas skirstomųjų dėžučių korpusų gamintojas ir tiekėjas. Turėdami didelę patirtį, siūlome įvairių medžiagų ir specifikacijų gaminius, taip pat galime pasiūlyti individualius sprendimus, pritaikytus pagal jūsų konkrečius poreikius.

Pagrindinės savybės

1. Fizinė apsauga: Apsaugo nuo dulkių, vandens ir pašalinių objektų patekimo, tuo pačiu apsaugodama nuo atsitiktinio personalo ir įtampančių komponentų kontakto.

2. Saugos izoliacija: Atskiria aukštos įtampos ir didelės srovės įrangą nuo darbo aplinkos, taip sumažindama elektros smūgio ir gaisro riziką.

3. Komponentų montavimo platforma: Paskirstymo dėžutės korpuse yra DIN bėgiai, tvirtinimo laikikliai ir iš anksto išgręžtos skylės, kurios palengvina standartinį komponentų, tokių kaip grandinės pertraukikliai ir elektros skaitikliai, montavimą.

4. Elektromagnetinis ekranavimas: Sumažina išorinių elektromagnetinių trukdžių poveikį vidinei valdymo grandinei.

5. Prisitaikymas prie aplinkos: Naudojant įvairias medžiagas ir apsaugos laipsnius, korpusas tinka įvairioms aplinkoms, įskaitant vidaus, lauko ir pramonines sąlygas.

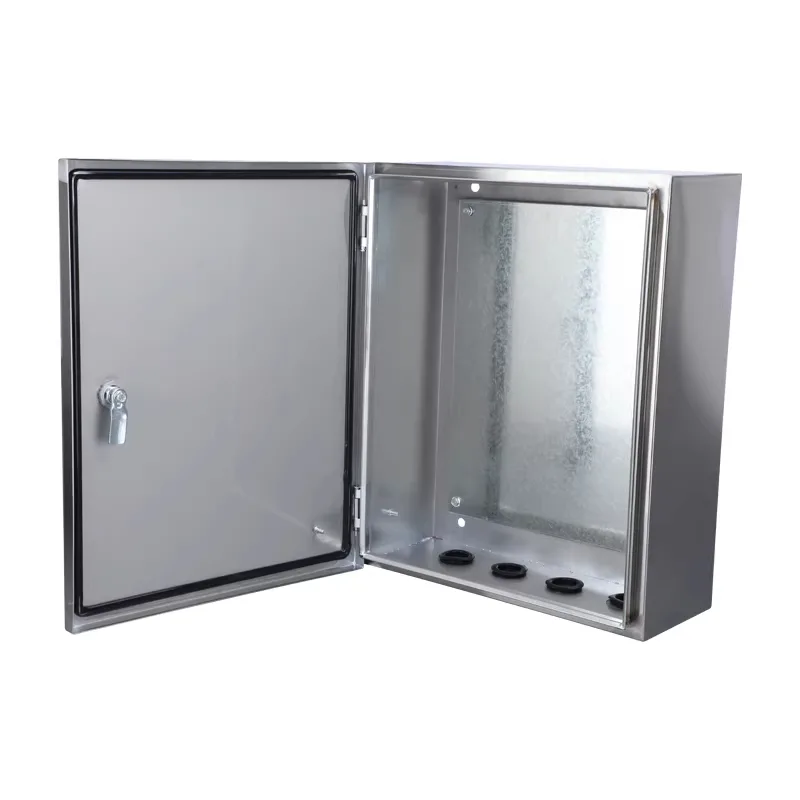

Struktūriniai komponentai

Kabineto durys: Galimi permatomų ir tvirtų durų variantai; pasirinktines konfigūracijas galima gauti iš Shangming.

Montavimo plokštė: metalinė plokštė, naudojama vidinei sudedamųjų dalių tvirtinimui; jis yra nuimamas, kad būtų lengviau surinkti už spintelės.

Nokautai: Iš anksto perforuoti kabelių įvadai, skirti įvairaus skersmens kabeliams.

Sandarinimo tarpiklis: Labai elastinga tarpinė, išklojanti durų skydo perimetrą, tarnauja kaip esminis elementas, užtikrinantis nurodytą IP apsaugos lygį.

Įžeminimo varžtas: būtina norint užtikrinti, kad metalinis korpusas būtų patikimai įžemintas, kad korpusas nepatektų į elektros energiją.

Taikymo scenarijai

I. Žemos įtampos elektros paskirstymo sistemų statyba

Mūsų skirstomųjų dėžių korpusai naudojami kaip paskirstymo dėžės komerciniams pastatams, gyvenamiesiems aukštams ir elektros paskirstymui viešose vietose.

Jie veikia kaip komponentų, tokių kaip grandinės pertraukikliai ir liekamosios srovės įtaisai, tvirtinimo platformos, palengvinančios standartizuotą laidų ir saugos apsaugą, kartu padidindamos bendrą elektros paskirstymo sistemos tvarkingumą ir saugumą.

II. Pramonės įrangos ir automatikos valdymas

Jie veikia kaip mašinų valdymo dėžės, automatizuotų gamybos linijų valdymo spintos ir PLC valdymo sistemų korpusai.

Viduje juose yra tokie komponentai kaip kontaktoriai, relės ir valdymo moduliai, apsaugantys šią elektros įrangą nuo dulkių ir alyvos užteršimo, tuo pačiu palengvinant įrangos integravimą ir priežiūrą.

III. Lauko energijos paskirstymo ir inžinerijos projektai

Jie tarnauja kaip laikinos lauko maitinimo dėžės, elektros skirstymo blokai statybvietėms ir valdymo dėžės kelių apšvietimui.

Jei jums reikia šioms reikmėms pritaikyto gaminio, rekomenduojame pasirinkti aukštą apsaugos laipsnį (pvz., IP54 / IP65), kad būtų užtikrintas atsparumas vandeniui, dulkėms ir lietui.

IV. Fotoelektros ir naujos energijos sistemos

Shangming siūlo korpususPV kombainų dėžės, su tinkleliu susietos PV spintos ir energijos kaupimo sistemų valdymo dėžės.

Kaip naujos energijos įrangos korpusas, šie korpusai užtikrina apsaugą, izoliaciją ir montavimo erdvę, atitinkančią ilgalaikio eksploatavimo lauke reikalavimus.

V. Ryšiai ir infrastruktūra

Galite susisiekti su mumis dėl ryšių įrangos valdymo dėžučių, žemos įtampos sistemų paskirstymo dėžučių, stebėjimo sistemų maitinimo blokų ir kt.

Tai užtikrina ryšio maitinimo įrangos apsaugą, apsaugo nuo išorinių trukdžių ir aplinkos poveikio bei padidina bendrą sistemos stabilumą.

Į kokius veiksnius reikia atsižvelgti renkantis paskirstymo dėžutės korpusą?

1. Matmenys ir specifikacijos

Renkantis nerekomenduojame pasirinkti korpuso, kuris tik tiksliai atitiktų komponentus. Vidinių komponentų užimamas plotas neturi viršyti 80% pagrindo plokštės ploto. Likę 20% vietos yra rezervuota laidams, šilumos išsklaidymui ir galimai plėtrai ateityje; todėl pasirinkdami visada turėtumėte turėti šiek tiek vietos.

Kalbant apie gylį, turite atsižvelgti į bendrą grandinės pertraukiklių (įskaitant jų valdymo rankenėles), laidų kanalų ir pačių korpuso durų gylį. Tai ypač svarbu didelės srovės liejiniams grandinės pertraukikliams, kuriems keliami dideli gylio reikalavimai; Jei į tai neatsižvelgsite, durys gali tinkamai užsidaryti.

2. Apsaugos įvertinimas (IP kodas)

Atsižvelgdami į įrengimo aplinkos sunkumą, pasirinkite tinkamą apsaugos laipsnį:

Vidiniai biurai/koridoriai: pakanka IP30 – IP40.

Pramonės dirbtuvės: IP54 rekomenduojama apsaugoti nuo dulkių ir vandens purslų.

Lauko / fotovoltinės sistemos: IP65 ar aukštesnis yra privalomas, o durų siūlėse turi būti ištisinė, integruota sandarinimo tarpinė.

3. Medžiaga ir atsparumas korozijai

Šaltai valcuotas plienas: universaliausias pasirinkimas, tinkantis daugeliui sausų patalpų.

Nerūdijantis plienas (304/316): tinka farmacijos, maisto perdirbimo ir pakrantės aplinkoje, kurioje yra daug druskos purškimo. Nerūdijantis plienas 316 pasižymi geresniu atsparumu korozijai, palyginti su 304.

4. Šiluminis valdymas

Šilumos valdymas dažnai yra nepastebimas didelės galios paskirstymo dėžučių aspektas. Rekomenduojame pasirinkti pagal šiuos scenarijus:

Pasyvus vėsinimas: jei gaubte susidaro minimali šiluma, tinka visiškai sandarus korpusas.

Aktyvus aušinimas: jei korpuse yra komponentų, tokių kaip kintamo dažnio pavaros (VFD), minkštieji paleidikliai arba didelės srovės kontaktoriai, turite pasirinkti gaubtą su ventiliacijos žaliuzėmis. Kai kuriais atvejais netgi gali tekti pasirinkti modelį su iš anksto išgręžtomis tvirtinimo angomis ašiniam aušinimo ventiliatoriui.

Apsauga nuo saulės: lauko aptvaroms rekomenduojame dvigubo stogo konstrukciją, kad tiesioginiai saulės spinduliai nepakeltų vidinės temperatūros.

5. Lengvas montavimas ir valdymas

Durų atidarymo kryptis: nustatykite, ar kairėje arba dešinėje atidaromos durys yra patogesnės, atsižvelgiant į laisvą erdvę montavimo vietoje. Kai kuriuose „Shangming“ aukščiausios klasės korpusuose yra apverčiamos durys (gali būti sukonfigūruotos taip, kad atsidarytų iš kairės arba dešinės).

Kabelio įvedimas / išėjimas: patikrinkite, ar kabeliai įeis ir išeis iš korpuso viršaus ar apačios. Rekomenduojame pasirinkti korpusą su nuimama flanšo plokšte; Kabelio įvadų skylių išgręžimas flanšinėje plokštėje suteikia didesnį lankstumą ir užtikrina puikų sandarumą, palyginti su gręžimu tiesiai į korpuso korpusą.

Užrakto tipas: standartinis pramoninis trikampis užraktas, su raktu įleidžiamas užraktas arba priešgaisrinis kumštelio užraktas.
