Wenzhou Shangming Electric Co., Ltd. yra pirmaujanti aukščiausios kokybės elektros įrangos gamintoja ir tiekėja.

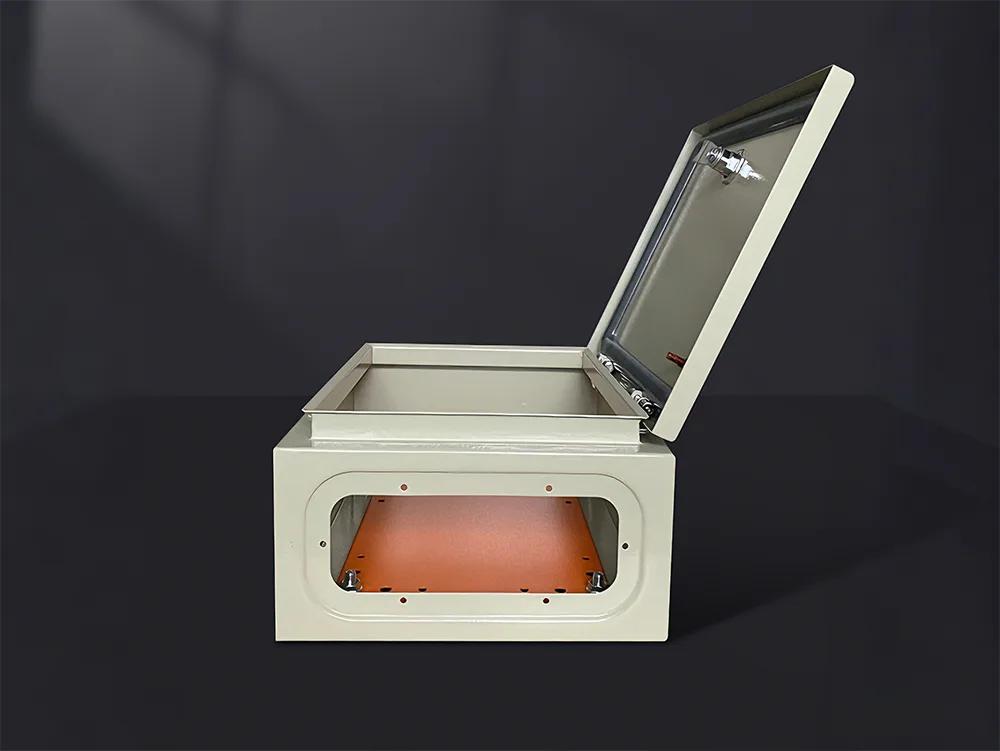

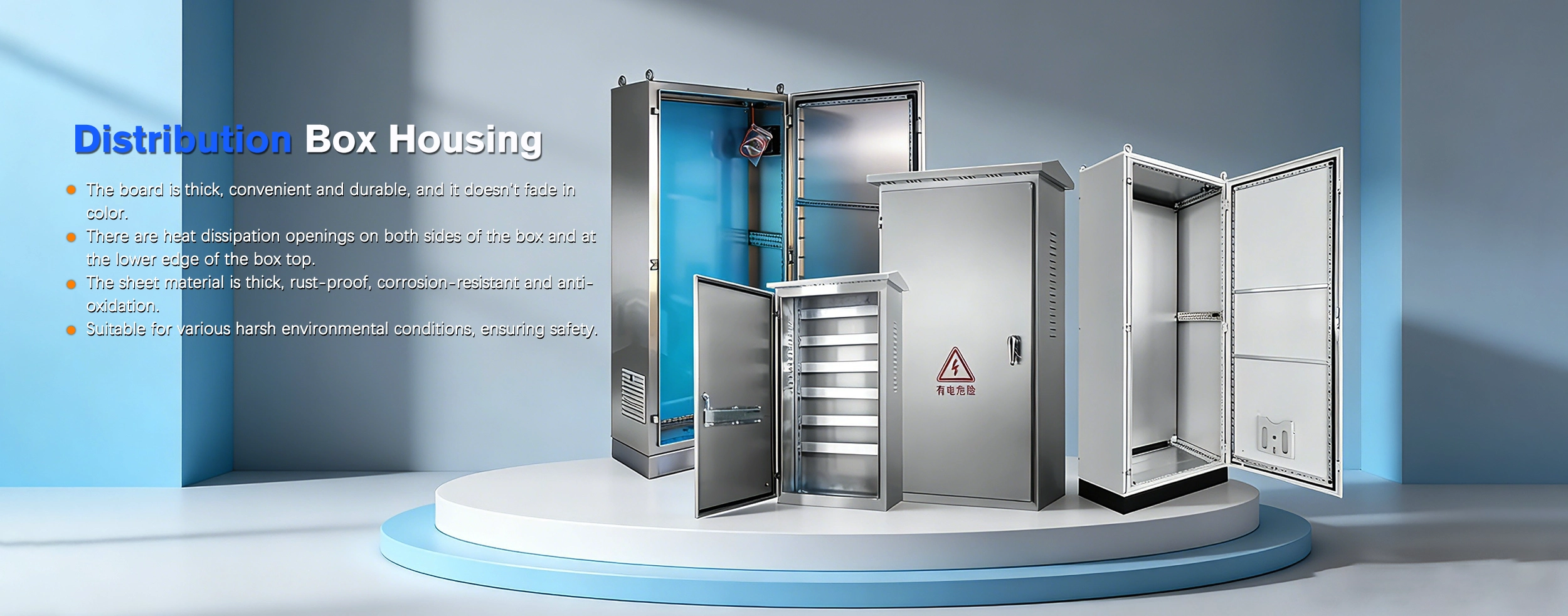

Shangmingyra patikimas skirstomųjų dėžučių korpusų gamintojas ir tiekėjas. Turėdami didelę patirtį, siūlome įvairių medžiagų ir specifikacijų gaminius, taip pat galime pasiūlyti individualius sprendimus, pritaikytus pagal jūsų konkrečius poreikius.

Pagrindinės savybės

1. Fizinė apsauga: Apsaugo nuo dulkių, vandens ir pašalinių objektų patekimo, tuo pačiu apsaugodama nuo atsitiktinio personalo ir įtampančių komponentų kontakto.

2. Saugos izoliacija: Atskiria aukštos įtampos ir didelės srovės įrangą nuo darbo aplinkos, taip sumažindama elektros smūgio ir gaisro riziką.

3. Komponentų montavimo platforma: Paskirstymo dėžutės korpuse yra DIN bėgiai, tvirtinimo laikikliai ir iš anksto išgręžtos skylės, kurios palengvina standartinį komponentų, tokių kaip grandinės pertraukikliai ir elektros skaitikliai, montavimą.

4. Elektromagnetinis ekranavimas: Sumažina išorinių elektromagnetinių trukdžių poveikį vidinei valdymo grandinei.

5. Prisitaikymas prie aplinkos: Naudojant įvairias medžiagas ir apsaugos laipsnius, korpusas tinka įvairioms aplinkoms, įskaitant vidaus, lauko ir pramonines sąlygas.

Struktūriniai komponentai

Kabineto durys: Galimi permatomų ir tvirtų durų variantai; pasirinktines konfigūracijas galima gauti iš Shangming.

Montavimo plokštė: metalinė plokštė, naudojama vidinei sudedamųjų dalių tvirtinimui; jis yra nuimamas, kad būtų lengviau surinkti už spintelės.

Nokautai: Iš anksto perforuoti kabelių įvadai, skirti įvairaus skersmens kabeliams.

Sandarinimo tarpiklis: Labai elastinga tarpinė, išklojanti durų skydo perimetrą, tarnauja kaip esminis elementas, užtikrinantis nurodytą IP apsaugos lygį.

Įžeminimo varžtas: būtina norint užtikrinti, kad metalinis korpusas būtų patikimai įžemintas, kad korpusas nepatektų į elektros energiją.

Taikymo scenarijai

I. Žemos įtampos elektros paskirstymo sistemų statyba

Mūsų skirstomųjų dėžių korpusai naudojami kaip paskirstymo dėžės komerciniams pastatams, gyvenamiesiems aukštams ir elektros paskirstymui viešose vietose.

Jie veikia kaip komponentų, tokių kaip grandinės pertraukikliai ir liekamosios srovės įtaisai, tvirtinimo platformos, palengvinančios standartizuotą laidų ir saugos apsaugą, kartu padidindamos bendrą elektros paskirstymo sistemos tvarkingumą ir saugumą.

II. Pramonės įrangos ir automatikos valdymas

Jie veikia kaip mašinų valdymo dėžės, automatizuotų gamybos linijų valdymo spintos ir PLC valdymo sistemų korpusai.

Viduje juose yra tokie komponentai kaip kontaktoriai, relės ir valdymo moduliai, apsaugantys šią elektros įrangą nuo dulkių ir alyvos užteršimo, tuo pačiu palengvinant įrangos integravimą ir priežiūrą.

III. Lauko energijos paskirstymo ir inžinerijos projektai

Jie tarnauja kaip laikinos lauko maitinimo dėžės, elektros skirstymo blokai statybvietėms ir valdymo dėžės kelių apšvietimui.

Jei jums reikia šioms reikmėms pritaikyto gaminio, rekomenduojame pasirinkti aukštą apsaugos laipsnį (pvz., IP54 / IP65), kad būtų užtikrintas atsparumas vandeniui, dulkėms ir lietui.

IV. Fotoelektros ir naujos energijos sistemos

Shangming siūlo korpususPV kombainų dėžės, su tinkleliu susietos PV spintos ir energijos kaupimo sistemų valdymo dėžės.

Kaip naujos energijos įrangos korpusas, šie korpusai užtikrina apsaugą, izoliaciją ir montavimo erdvę, atitinkančią ilgalaikio eksploatavimo lauke reikalavimus.

V. Ryšiai ir infrastruktūra

Galite susisiekti su mumis dėl ryšių įrangos valdymo dėžučių, žemos įtampos sistemų paskirstymo dėžučių, stebėjimo sistemų maitinimo blokų ir kt.

Tai užtikrina ryšio maitinimo įrangos apsaugą, apsaugo nuo išorinių trukdžių ir aplinkos poveikio bei padidina bendrą sistemos stabilumą.

Į kokius veiksnius reikia atsižvelgti renkantis paskirstymo dėžutės korpusą?

1. Matmenys ir specifikacijos

Renkantis nerekomenduojame pasirinkti korpuso, kuris tik tiksliai atitiktų komponentus. Vidinių komponentų užimamas plotas neturi viršyti 80% pagrindo plokštės ploto. Likę 20% vietos yra rezervuota laidams, šilumos išsklaidymui ir galimai plėtrai ateityje; todėl pasirinkdami visada turėtumėte turėti šiek tiek vietos.

Kalbant apie gylį, turite atsižvelgti į bendrą grandinės pertraukiklių (įskaitant jų valdymo rankenėles), laidų kanalų ir pačių korpuso durų gylį. Tai ypač svarbu didelės srovės liejiniams grandinės pertraukikliams, kuriems keliami dideli gylio reikalavimai; Jei į tai neatsižvelgsite, durys gali tinkamai užsidaryti.

2. Apsaugos įvertinimas (IP kodas)

Atsižvelgdami į įrengimo aplinkos sunkumą, pasirinkite tinkamą apsaugos laipsnį:

Vidiniai biurai/koridoriai: pakanka IP30 – IP40.

Pramonės dirbtuvės: IP54 rekomenduojama apsaugoti nuo dulkių ir vandens purslų.

Lauko / fotovoltinės sistemos: IP65 ar aukštesnis yra privalomas, o durų siūlėse turi būti ištisinė, integruota sandarinimo tarpinė.

3. Medžiaga ir atsparumas korozijai

Šaltai valcuotas plienas: universaliausias pasirinkimas, tinkantis daugeliui sausų patalpų.

Nerūdijantis plienas (304/316): tinka farmacijos, maisto perdirbimo ir pakrantės aplinkoje, kurioje yra daug druskos purškimo. Nerūdijantis plienas 316 pasižymi geresniu atsparumu korozijai, palyginti su 304.

4. Šiluminis valdymas

Šilumos valdymas dažnai yra nepastebimas didelės galios paskirstymo dėžučių aspektas. Rekomenduojame pasirinkti pagal šiuos scenarijus:

Pasyvus vėsinimas: jei gaubte susidaro minimali šiluma, tinka visiškai sandarus korpusas.

Aktyvus aušinimas: jei korpuse yra komponentų, tokių kaip kintamo dažnio pavaros (VFD), minkštieji paleidikliai arba didelės srovės kontaktoriai, turite pasirinkti gaubtą su ventiliacijos žaliuzėmis. Kai kuriais atvejais netgi gali tekti pasirinkti modelį su iš anksto išgręžtomis tvirtinimo angomis ašiniam aušinimo ventiliatoriui.

Apsauga nuo saulės: lauko aptvaroms rekomenduojame dvigubo stogo konstrukciją, kad tiesioginiai saulės spinduliai nepakeltų vidinės temperatūros.

5. Lengvas montavimas ir valdymas

Durų atidarymo kryptis: nustatykite, ar kairėje arba dešinėje atidaromos durys yra patogesnės, atsižvelgiant į laisvą erdvę montavimo vietoje. Kai kuriuose „Shangming“ aukščiausios klasės korpusuose yra apverčiamos durys (gali būti sukonfigūruotos taip, kad atsidarytų iš kairės arba dešinės).

Kabelio įvedimas / išėjimas: patikrinkite, ar kabeliai įeis ir išeis iš korpuso viršaus ar apačios. Rekomenduojame pasirinkti korpusą su nuimama flanšo plokšte; Kabelio įvadų skylių išgręžimas flanšinėje plokštėje suteikia didesnį lankstumą ir užtikrina puikų sandarumą, palyginti su gręžimu tiesiai į korpuso korpusą.

Užrakto tipas: standartinis pramoninis trikampis užraktas, su raktu įleidžiamas užraktas arba priešgaisrinis kumštelio užraktas.

Be įvairių rūšiųpaskirstymo dėžučių korpusai, Shangming taip pat siūlo ant grindų pastatomus elektros skirstomųjų spintų korpusus – pagrindinį mūsų aukštos kokybės gaminių asortimento komponentą. Pasirinkite mus kaip savo ilgalaikį tiekėją, kad gautumėte naudos iš vieno langelio pritaikytų sprendimų ir tiesioginės iš gamyklos kainų.

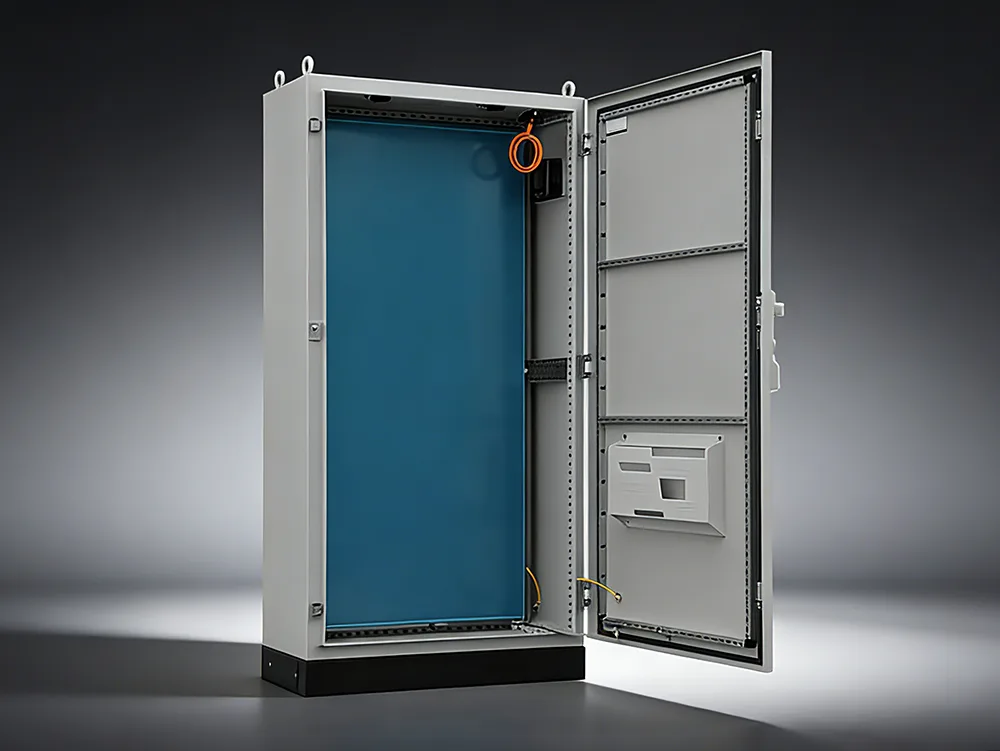

Pagrindinės savybės

Didelė laikomoji galia: Ant grindų statomų elektros skirstomųjų spintelių korpusams paprastai naudojame 2,0 mm ar didesnio storio šalto valcavimo plieno plokštes, kurios yra suvirinamos arba surenkamos, kad suformuotų konstrukciją. Dėl šios tvirtos konstrukcijos spinta gali saugiai palaikyti sunkius rėmo tipo automatinius jungiklius, didelio skerspjūvio varines šynas ir transformatorių kabelius.

Modulinis dizainas: Viduje yra modulinė skylių rašto sistema, leidžianti lanksčiai reguliuoti skersines sijas ir montavimo plokštes, kad atitiktų konkrečius reikalavimus. Šis dizainas palengvina patogų atnaujinimą ir išplėtimą, kai tik reikia.

Vėdinimas ir šilumos išsklaidymas: Atsižvelgiant į tai, kad spintelėje paprastai yra didelis srovės lygis, korpuse yra išmetimo angos viršuje ir oro įsiurbimo angos apačioje, kad būtų užtikrintas efektyvus oro srautas. Be to, klientai gali prašyti pasirinktinės konfigūracijos, kad į gaminį būtų integruota priverstinio oro aušinimo sistema.

Bendra kabineto klasifikacija

Pagal konstrukcinę formą ant grindų pastatomos spintos pirmiausia skirstomos į dvi pagrindines kategorijas:

1. Fiksuotas tipas

Charakteristikos: Vidiniai komponentai yra tvirtai sumontuoti per atraminius laikiklius; prijungus laidą, jų negalima perkelti.

Taikymas: turi paprastą struktūrą ir mažą kainą; paprastai naudojamas nustatymuose, kur nuolatinio maitinimo reikalavimai nėra itin griežti.

Reprezentatyvus modelis: GGD tipo kintamosios srovės žemos įtampos elektros paskirstymo spinta.

2. Ištraukimo tipas / Nuimamas tipas

Charakteristikos: Kiekviena atskira grandinė yra atskirame, nepriklausomame stalčių bloke.

Naudojimas: itin patogus priežiūrai. Jei konkreti grandinė sugenda, atitinkamą stalčių galima tiesiog ištraukti ir pakeisti nauju, neatjungiant pagrindinio maitinimo šaltinio.

Reprezentatyvūs modeliai: GCK, GCS ir MNS tipo pažangios maitinimo paskirstymo spintos.

Ant grindų statomos ir sieninės skirstomosios dėžės: koks skirtumas?

Produkto pasirinkimo ir konfigūravimo rekomendacijos

Atsižvelgiant į jūsų konkrečius projekto reikalavimus, išankstinio pardavimo etape,Shangmingrekomenduos jums tinkamiausią konfigūraciją. Paprastai tariant, toliau pateikiami dažniausiai palaikomi taikomųjų programų scenarijai kartu su atitinkamomis konfigūracijos rekomendacijomis.

1. Pramoninis pagrindinis elektros paskirstymas

Rekomenduojama konfigūracija:

Spintelės matmenys: 1800–2200 mm (A) × 600–1000 mm (W) × 600–1000 mm (A)

Medžiaga: šaltai valcuotas plieno lakštas (≥1,5 mm)

Apsaugos laipsnis: IP30 / IP40

Struktūra: viena spintelė arba sujungtos spintelės (modulinės / skaidomos)

Vidus: Skirtas ACB / MCCB + šynų sistemai montuoti

2. Didelės srovės / pagrindinės įeinančios linijos sistemos

Rekomenduojama konfigūracija:

Plotis: ≥800 mm

Gylis: ≥800mm

Konstrukcija: dviduris arba daugiaduris dizainas

Vidinė erdvė: palaiko didelės srovės varines šynas; yra rezervuota vieta viršutiniam arba apatiniam kabelio įvedimui.

3. Automatikos valdymas / PLC valdymo spintos

Rekomenduojama konfigūracija:

Matmenys: 1600–2000 mm (H)

Medžiaga: milteliniu būdu dengtas plieno lakštas / nerūdijantis plienas

Apsaugos laipsnis: IP40 / IP54

Vidus: montavimo plokštė + DIN bėgeliai

4. Lauko programos

Rekomenduojama konfigūracija:

Apsaugos laipsnis: IP54 / IP65

Medžiaga: nerūdijantis plienas (304/316) arba lauko kokybės milteliniu būdu padengtas plienas

Savybės: Lietui atsparus stogelis + sandarinimo juostelės + antikondensacinis dizainas

5. Labai ėsdinanti aplinka

Rekomenduojama konfigūracija:

Medžiaga: 304 / 316 Nerūdijantis plienas

Apsaugos laipsnis: IP55+

Paviršiaus apdorojimas: Antikorozinė danga

Kaip atlikti įprastą ant grindų stovinčios elektros paskirstymo spintos priežiūrą?

1. Valymas ir dulkių pašalinimas

Naudodami sausą neaustinę šluostę ir dulkių siurblį pašalinkite susikaupusias dulkes iš spintelės vidaus; Draudžiama naudoti drėgnas šluostes arba tiesioginį suslėgto oro srautą.

Ypatingą dėmesį atkreipkite į šynų, izoliatorių, grandinės pertraukiklių lankinių latakų ir ventiliacijos kanalų valymą.

2. Elektros jungčių priveržimas

Patikrinkite, ar visi varžtų jungčių taškai nėra laisvi; naudokite sukimo momento veržliaraktį, kad vėl priveržtumėte juos iki nurodytų sukimo momento verčių.

Jei aptinkami oksidacijos ar lanko pažeidimo požymiai, gnybtus reikia nupoliruoti arba pakeisti.

3. Komponentų funkcinis testavimas

Grandinės pertraukikliai: patikrinkite, ar rankinis atidarymas ir uždarymas vyksta sklandžiai ir ar išjungimo mechanizmas reaguoja.

Kontaktoriai / relės: patikrinkite, ar kontaktai nėra nusidėvėję, ir patikrinkite, ar ritės varža yra normaliame diapazone.

Kondensatoriai: patikrinkite, ar nėra talpos sumažėjimo, išsipūtimo ar elektrolito nuotėkio požymių.

SPD (apsaugos nuo viršįtampių įrenginiai): patikrinkite, ar būsenos indikatoriaus langas yra žalias ir ar nesuveikė pablogėjimo indikatorius.

4. Izoliacijos charakteristikų bandymas

Naudodami 500 V arba 1000 V megohmetrą išmatuokite ir patvirtinkite:

Fazių izoliacijos varža: ≥ 1 MΩ;

Fazės ir žemės izoliacijos varža: ≥ 1 MΩ;

Jei išmatuotos vertės nukrenta žemiau šių standartų, ištirkite galimas priežastis, pvz., drėgmės patekimą ar užteršimą.

5. Mechaninės konstrukcijos priežiūra

Patikrinkite stalčiaus tipo blokų kreipiamuosius bėgelius ir blokavimo mechanizmus, kad įsitikintumėte, jog jie neprilimpa ir neprisiriša. Sutepkite judančias dalis naudodami specialiai elektros įrangai skirtą tepalą.

Periodiškai tikrinkite „Penkių prevencijos“ (blokavimo) saugos mechanizmų funkcionalumą.

Vis dar ieškote patikimo aukštos ir žemos įtampos skirstomųjų įrenginių gamintojo ir tiekėjo? PasirinkiteShangming Electriciš Kinijos. Teikiame profesionalius produktus ir paslaugas, palaikome įvairius nestandartinius pritaikymo užklausas, siūlome pritaikytus sprendimus pagal jūsų konkrečius projekto poreikius.

Produktų kategorijos

1. Aukštos įtampos skirstomieji įrenginiai

Šiai kategorijai priklauso įranga, kurios vardinė įtampa svyruoja nuo 3 kV iki 35 kV ir daugiau. Jo pagrindinė funkcija yra priimti ir paskirstyti elektros energiją; be to, įvykus gedimui elektros linijoje, jis veikia kartu su relinės apsaugos įtaisais, kad greitai nutrauktų trumpojo jungimo sroves, siekiančias tūkstančius amperų.

Pagrindiniai komponentai:

Aukštos įtampos grandinės pertraukikliai (vakuuminiai arba SF6 tipo): tarnauja kaip šerdies lanko gesinimo elementai.

Atjungikliai (izoliaciniai jungikliai): matomas fizinis oro tarpas, užtikrinantis saugumą atliekant techninę priežiūrą.

Srovės / įtampos transformatoriai: aukštos įtampos signalų sumažinimas į žemos įtampos signalus prietaisų ir matavimo tikslais.

Tipiniai modeliai: KYN28 (metaliniu apvalkalu ištraukiamas tipas), XGN (fiksuoto tipo žiedo pagrindinis blokas).

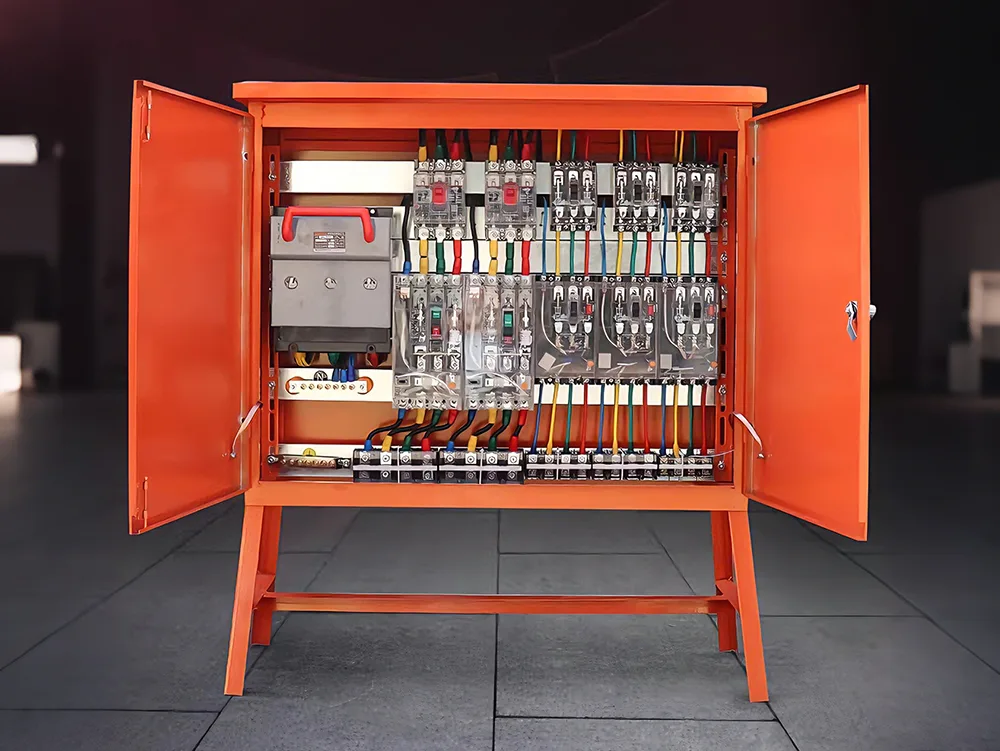

2. Žemos įtampos skirstomieji įrenginiai

Šiai kategorijai priklauso įranga, kurios vardinė įtampa ne didesnė kaip 1000 V. Jo pagrindinė funkcija yra valdyti galutinio etapo paskirstymą elektros sistemoje. Jis paskirsto elektros energiją, kurią sumažina transformatoriai, įvairiems aukštams, gamybos linijoms ar energija varomai įrangai.

Pagrindiniai komponentai:

Oro grandinės pertraukikliai (ACB): naudojami pagrindinėms įeinančioms arba didelės talpos išeinančioms linijoms.

Formuoti korpuso grandinės pertraukikliai (MCCB): naudojami šakinių grandinių apsaugai.

Kondensatorių kompensavimo spintos: naudojamos sistemos galios koeficientui pagerinti ir elektros sąnaudoms sumažinti.

Tipiški modeliai:GGD (fiksuotas tipas), GCK/GCS/MNS (Ištraukiamo/Stalčiaus tipas).

Aukštos ir žemos įtampos serijos: palyginimas

Taikymo scenarijai

Mūsų aukštos ir žemos įtampos skirstomieji įrenginiai yra plačiai naudojami ir dažnai gali būti naudojami vienu metu, naudojant vieną nustatymą, kad atliktų skirtingas funkcijas. Galite pritaikyti visą sprendimą, pritaikytą jūsų konkrečiams poreikiams.

Dažni gedimai ir trikčių šalinimo sprendimai

Shangming yra profesionalus gamintojas, teikiantis visapusiškas techninės pagalbos po pardavimo paslaugas. Be to, kartu su mūsų gaminių pristatymu pateikiame visą tikrinimo dokumentų rinkinį, taip pat naudojimo ir priežiūros gaires. Toliau pateikiame dažniausiai pasitaikančių problemų sąrašą.

1. Dažnos problemos, susijusios su aukštos įtampos skirstomaisiais įrenginiais

1 požymis: dalinis iškrovimas ir šnypštimas

Priežastys: drėgmės patekimas į izoliacijos komponentus; paviršiaus dulkių kaupimasis, dėl kurio atsiranda šliaužimas; arba vainikinės iškrovos, kurią sukelia šynų sujungimo taškuose esantys šlaitai.

Sprendimai:

1. Aplinkos kontrolė: patikrinkite, ar spintelės viduje esantys šildymo ir sausinimo įrenginiai veikia tinkamai.

2. Valymas be įtampos: nuvalykite izoliatorius ir įvores bevandeniu alkoholiu.

3. Ultragarsinis aptikimas: veikimo metu naudokite dalinės iškrovos detektorių, kad tiksliai nustatytumėte iškrovos šaltinio vietą.

2 požymis: aukštos įtampos grandinės pertraukiklis neužsidaro arba neatsidaro

Priežastys: Pažeistas energijos kaupimo variklis; perdegusi valdymo grandinė (uždarymo/atidarymo ritės); arba mechaninės jungties užstrigimas dėl išdžiūvusio tepalo.

Sprendimai:

Antrinės grandinės patikrinimas: išmatuokite uždarymo ir atidarymo ritės varžą ir įsitikinkite, kad pagalbinio maitinimo įtampa yra normaliame diapazone.

Mechaninis tepimas: mechaninės transmisijos komponentus dar kartą sutepkite specializuotu žemos temperatūros tepalu.

2. Dažnos problemos, susijusios su žemos įtampos skirstomaisiais įrenginiais

1 požymis: nenormalus temperatūros kilimas oro grandinės pertraukikliuose (ACB)

Priežastys: Nepakankamas kontaktinis slėgis arba oksidacija prie pirminių kištukinių kontaktų; atsilaisvinę šynų varžtai.

Sprendimai:

Temperatūros stebėjimas: naudokite infraraudonųjų spindulių termovizorių, kad nuskaitytumėte kontaktus ir prijungimo taškus.

Kontaktų priežiūra: Išjunkite sistemą, ištraukite ACB, nuvalykite visus kontaktų oksidacijos sluoksnius ir patepkite elektros kontaktų tepalu.

2 požymis: išsipūtę arba plyšę kondensatoriai reaktyviosios galios kompensavimo spintose

Priežastys: per didelis harmonikų kiekis sistemoje; arba perkaitimas dėl dažnų kondensatorių perjungimo operacijų.

Sprendimai:

Kondensatoriaus keitimas: nedelsdami pakeiskite išsipūtusius kondensatorius, kad išvengtumėte elektrolito nuotėkio, dėl kurio gali atsirasti trumpasis jungimas.

Serijinių reaktorių įrengimas: kompensavimo grandinėje įdiekite serijinius reaktorius, kad slopintumėte harmoniką.

3. Bendrieji gedimai

Požymis: Kondensatas – ant korpuso vidinių sienelių susidarantys vandens lašeliai ir ant izoliacijos komponentų paviršių matomi blykstės pėdsakai.

Sprendimas:

Sandarinimas: Kabelių įvadų angos, esančios spintos apačioje, turi būti visiškai užsandarintos ugniai atspariu glaistu, kad būtų užkirstas kelias drėgmės patekimui iš kabelio tranšėjos.

Pažangus atnaujinimas: įdiekite automatinę temperatūros ir drėgmės stebėjimo sistemą, suporuotą su kondensaciniu sausintuvu, kad pakeistumėte tradicines šildymo plokštes.
