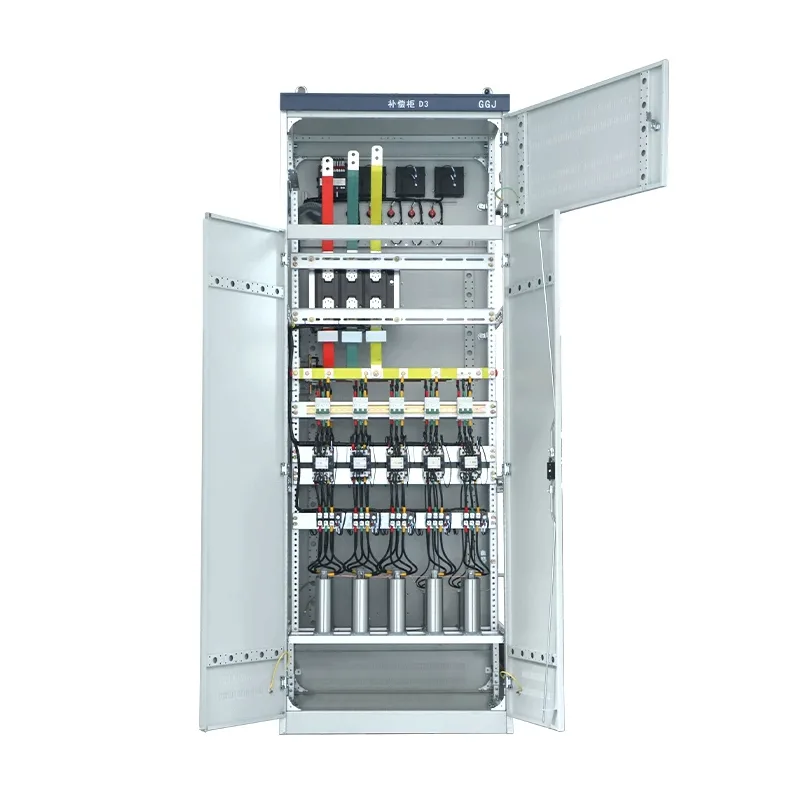

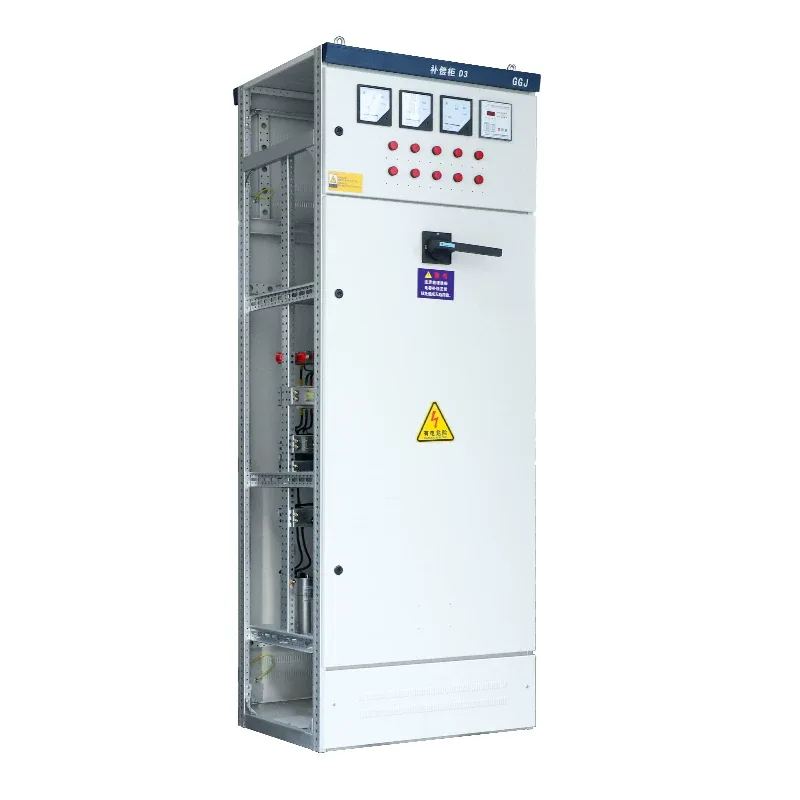

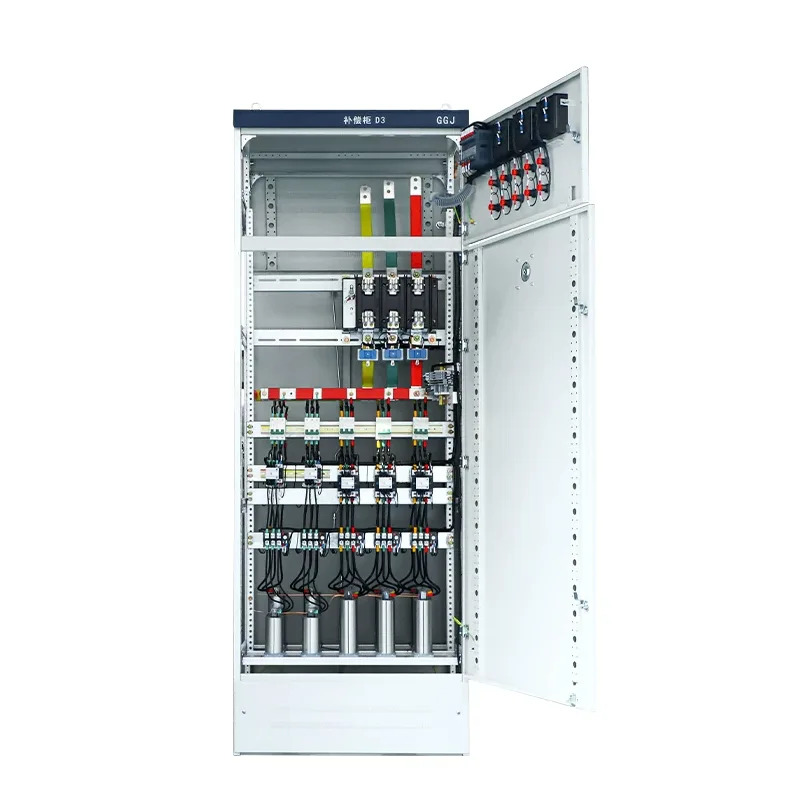

GGJ žemos įtampos reaktyviosios galios kompensavimo spinta

GGJ žemos įtampos reaktyviosios galios kompensavimo spinta yra vienas iš įprastų modelių, kuriuos gali pateikti „Shangming“. Kaip gamykla, mes siūlome produktą tiesiogiai jums už konkurencingą kainą. Šis gaminys gali pagerinti galios koeficientą, taupyti energiją ir sumažinti suvartojimą bei pagerinti elektros tinklo veikimo kokybę.

Pagrindinis darbo principas

Pagrindinė GGJ žemos įtampos reaktyviosios galios kompensavimo spintos užduotis yra naudoti kondensatorių generuojamą pirmaujančią srovę, kad būtų kompensuota indukcinių apkrovų sukuriama atsilikimo srovė, naudojant tam tikrą logiką ir žingsnius.

1. Stebėjimas realiuoju laiku: išmanusis valdiklis renka sistemos įtampą, srovę ir galios koeficientą (cosφ);

2. Paklausos sprendimas: kai cosφ < nustatyta vertė (paprastai 0,92–0,95), pradedama kompensacija;

3. Automatinis perjungimas: Kondensatorių blokai įjungiami pagal iš anksto nustatytas strategijas (ciklinis/užkoduotas/neaiškus valdymas);

4. Nulinis perjungimas (pasirinktinai): tiristorių jungikliai (TSC) naudojami nulinės įjungimo srovės perjungimui pasiekti, prailginant kondensatoriaus tarnavimo laiką.

Kodėl reikalingos GGJ kompensavimo spintos?

Dauguma pramoninių apkrovų, tokių kaip varikliai, transformatoriai ir suvirinimo aparatai, yra indukcinės apkrovos. Šie prietaisai sunaudoja ne tik aktyviąją galią, bet ir nemažą kiekį reaktyviosios galios, kad sukurtų magnetinį lauką.

Be kompensacijos galios koeficientas sumažės (mažesnis nei 0,9), o tai lemia didelius įtampos svyravimus elektros tinkle, transformatoriaus galios švaistymą ir net baudas iš energetikos įmonės.

Sumontavus GGJ žemos įtampos reaktyviosios galios kompensavimo spintą, prijungus kondensatorius, sukuriama indukcinei apkrovai reikalinga reaktyvioji srovė, taip pagerinant pagrindinės linijos galios koeficientą (paprastai nustatomas tarp 0,92 ir 0,98).

Pagrindiniai komponentai

Shangming GGJ žemos įtampos reaktyviosios galios kompensavimo spinta nėra paprasta skirstomoji įranga. Jis tiksliai integruoja šiuos komponentus, užtikrindamas patikimą kokybę ir stabilų veikimą per mūsų griežtus procesus ir testavimo procedūras.

● Automatinis reaktyviosios galios valdiklis: atsakingas už elektros tinklo galios koeficiento stebėjimą realiuoju laiku. Kai jis nukrenta žemiau nustatytos vertės, jis automatiškai išduoda komandą prijungti kondensatorius.

● Žemos įtampos savaime gydantis kondensatorius: pagrindinis energijos kaupimo komponentas, užtikrinantis pažangią reaktyviąją srovę.

● Perjungimo jungikliai: apima specialius kondensatorių kontaktorius ir sudėtinius jungiklius. Pirmasis yra mechaninis jungiklis su įsijungimo srovės slopinimo įtaisais, o antrasis pasiekia nulinį perjungimą, pašalina kibirkštis ir įjungimo srovę, tinka dažnai perjungti.

● Series Reactor: Naudojamas harmonikams slopinti ir įjungimo srovei apriboti kondensatoriaus perjungimo metu, apsaugant kondensatorius nuo perdegimo.

● Saugiklis: užtikrina apsaugą nuo trumpojo jungimo.

Pagrindiniai privalumai

1. Energijos taupymas ir sąnaudų mažinimas: GGJ žemos įtampos reaktyviosios galios kompensavimo spinta pagerina galios koeficientą, išvengiant baudų iš maitinimo biuro galios reguliavimo mokesčių. Tai yra dažna problema, su kuria susiduriame dirbdami su vietiniais Kinijos klientais, o dizainas atitinka jų poreikius. Sumažina linijos srovės ir vario nuostolius (I²R), sutaupydamas 5–15 % elektros sąskaitų.

2. Geresnė maitinimo kokybė: kompensacinė spinta stabilizuoja magistralės įtampą, užkertant kelią įtampos kritimui, atsirandančiam dėl variklio paleidimo ir išjungimo, atlaisvina transformatoriaus pajėgumą ir atitolina investicijas į pajėgumų plėtrą.

3. Automatizuotas veikimas: naudojame pažangų dizainą, užtikrinantį stabilų veikimą. Įranga gali automatiškai įsijungti ir išjungti 24 valandas per parą be rankinio įsikišimo. Jis gali savarankiškai diagnozuoti įprastas klaidas, tokias kaip kondensatoriaus gedimas ir per didelės temperatūros aliarmai. Bet kuriuo metu „Shangming“ teikia techninę pagalbą.

4. Aukšta sauga: kondensatoriuose naudojama sauso tipo savaiminio išgydymo technologija, automatiškai izoliuojanti gedimus ir užkertanti kelią sprogimams. Reaktorius slopina rezonansą, neleidžia kompensacijai tapti katastrofiška.

GGJ palyginimas su kitais kompensavimo metodais

GGJ yra ekonomiškumo karalius, užtikrinantis ekonomiškiausią reaktyviosios galios kompensavimą harmonikomis valdomose pastovios būsenos sistemose.

Dažni gedimai ir trikčių šalinimo pasiūlymai
