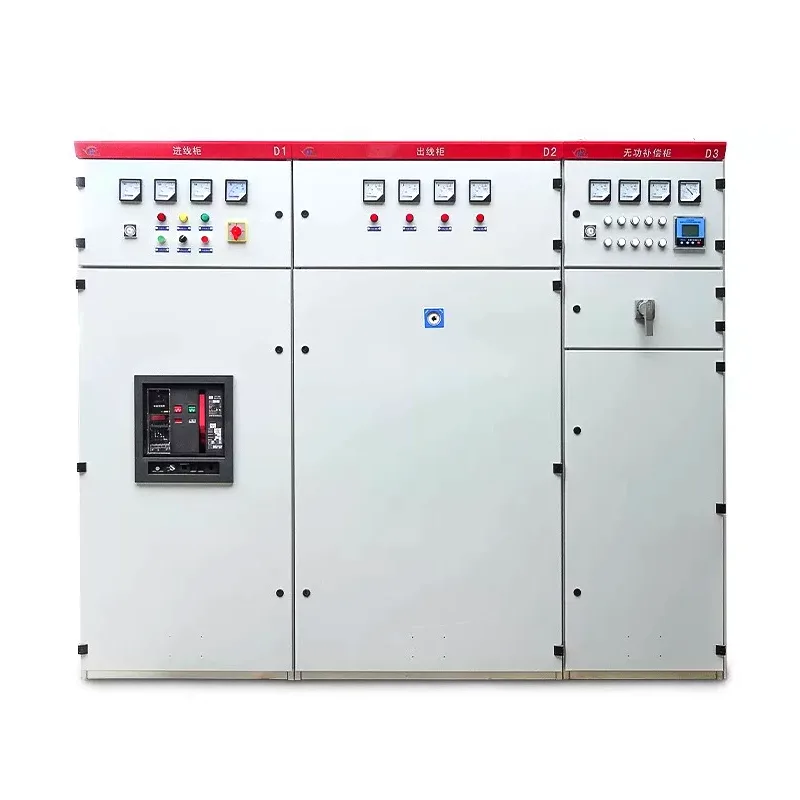

GGD kintamosios srovės žemos įtampos skirstomieji įrenginiai

GGD kintamosios srovės žemos įtampos skirstomieji įrenginiai yra plačiai naudojamas žemos įtampos pilnas energijos paskirstymo įrenginys. Jis pasižymi dideliu patikimumu, paprastu montavimu ir priežiūra bei konkurencinga kaina, padedančia sutaupyti. Pasirinkite Shangming kaip savo tiekėją drąsiai ir gaukite be rūpesčių teikiamą vieno langelio paslaugą.

Kas yra GGD kintamosios srovės žemos įtampos skirstomieji įrenginiai?

GGD kintamosios srovės žemos įtampos skirstomieji įrenginiai yra subrendę ir plačiai naudojami žemos įtampos kintamosios srovės skirstomieji įrenginiai, dažnai naudojami kaip pagrindinė energijos paskirstymo arba antrinio paskirstymo įranga elektros paskirstymo sistemose. Tai taip pat produktas, kurį „Shangming“ gali tiekti dideliais kiekiais.

GGD yra įprastas ir brandus žemos įtampos skirstomųjų įrenginių modelis. „Žemoji įtampa“ reiškia, kad šis gaminys naudojamas žemos įtampos elektros paskirstymui, pvz., AC 380V/400V. Jame integruoti grandinės pertraukikliai, šynos, apsaugos ir valdymo komponentai, užtikrinantys saugų ir stabilų elektros paskirstymo sistemos veikimą.

Techninės savybės

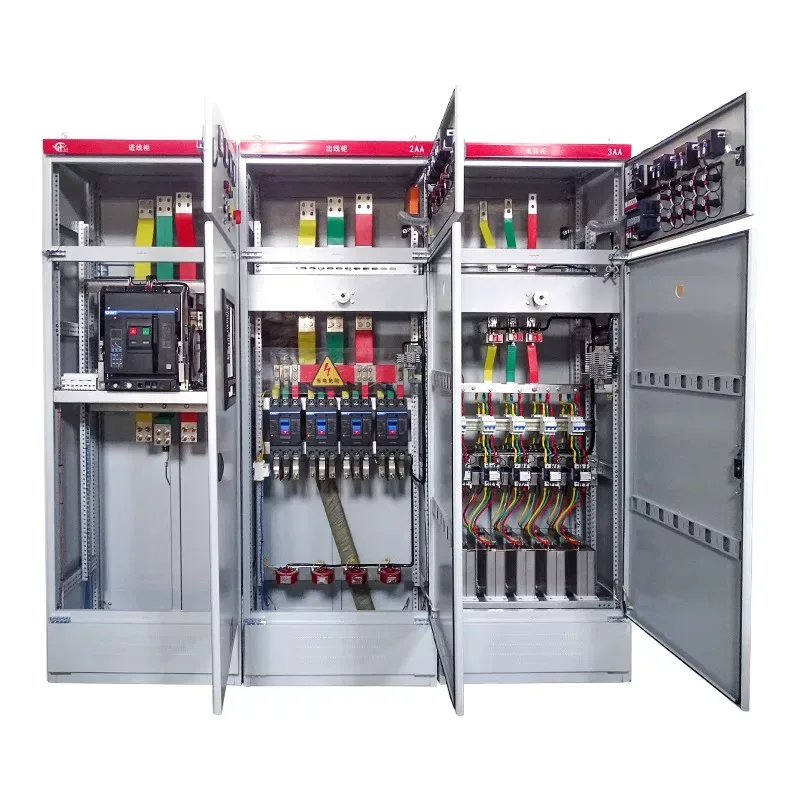

Spintelės struktūra: GGD kintamosios srovės žemos įtampos skirstomieji įrenginiai yra bendros paskirties spintelės, surenkami naudojant šaltai formuotas plieno dalis iš dalies suvirinant. Taip gaunama didelio tvirtumo ir laikomosios galios spinta.

Modulinis dizainas: spintelės rėmo komponentus ir specializuotus priedus tiekia plieninės sekcijos pocentras, užtikrinantis aukštą spintelės tikslumą ir kokybę.

Šilumos išsklaidymo sistema: Spintelės viršuje ir apačioje yra skirtingas ventiliacijos angų skaičius. Kai viduje esantys elektriniai komponentai generuoja šilumą, karštas oras pakyla aukštyn ir išleidžiamas per viršutines angas, o vėsus oras papildomas per apatines angas, sudarydamas natūralų oro srautą.

Apsaugos įvertinimas: standartinė konfigūracija paprastai yra IP30. IP40 gali būti pritaikytas, kad atitiktų aplinkosaugos reikalavimus. Norėdami gauti daugiau informacijos, susisiekite su Shangming; mūsų techninė komanda atliks išankstinę tinkinimo analizę.

Kodėl verta rinktis GGD kintamosios srovės žemos įtampos skirstytuvus?

Ekonomiškumas: Palyginti su ištraukiamais skirstomaisiais įrenginiais, GGD kintamosios srovės žemos įtampos skirstomieji įrenginiai yra paprastesnės struktūros, todėl nenaudojami sudėtingi stalčių blokavimo mechanizmai ir brangios jungtys, todėl kaina yra 30–50 % mažesnė. Be to, jo komponentai yra labai universalūs, o atsarginių dalių galima įsigyti.

Intuityvus valdymas ir priežiūra: dėl fiksuotos GGD struktūros visi prijungimo taškai ir laidai yra lengvai matomi, o tai palengvina patikrinimus. Palyginti su galimu prasto jungties kontakto ar elektros lanko atsiradimo stalčių tipo skirstomuosiuose įrenginiuose rizika, fiksuotos varžtais tvirtinamos jungtys užtikrina didesnį patikimumą ilgą laiką.

Didelė pertraukimo galia: vardinė trumpojo jungimo pertraukimo srovė iki 50 kA.

Geras dinaminis ir terminis stabilumas: ši skirstomoji įranga gali atlaikyti trumpojo jungimo srovių sukeltą mechaninį įtempį ir šiluminį šoką.

Taikymo scenarijai

Dėl didelio GGD kintamosios srovės žemos įtampos skirstomųjų įrenginių ekonomiškumo ir brandžios technologijos daugelis klientų renkasi juos. Projektai, kuriuose bendradarbiavome dažniausiai:

Pastotės ir elektrinės: GGD gali būti naudojamas kintamos srovės 50 Hz maitinimo sistemose, kurių vardinė darbinė įtampa yra 380 V.

Pramonės įmonės: atsakingos už didelių variklių valdymą, energijos paskirstymą ir apšvietimą.

Pastatai: Pagrindinės paskirstymo patalpos komerciniuose kompleksuose ir gyvenamuosiuose rajonuose.

Kondensatoriaus kompensavimas: dažniausiai naudojamas reaktyviosios galios kompensavimui elektros sistemose, ty GGD tipo kompensacinėse spintose.

Užsakymo informacija

Jei esate tikri, kad jums reikia užsakyti GGD spinteles, nedelsdami susisiekite su Shangming ir pateikite šią informaciją:

Pagrindinės grandinės schema (viena grandinė): turime nustatyti vidinių grandinės pertraukiklių ir šynų išdėstymą.

Pagalbinės grandinės schema (antroji grandinė): valdymo logika, indikatoriaus lemputės ir prietaiso reikalavimai.

Komponentų sąrašas: ar nurodote tam tikros prekės ženklo grandinės pertraukiklį, pvz., Schneider, ABB, Chint ir kt.

Spintelės spalva: pagal nutylėjimą šviesiai pilka (RAL 7035), galima pritaikyti.

DUK

Kl .: Kokio dydžio grandinės pertraukiklį galima sumontuoti GGD spintelėje?

A: GGD spintos turi labai didelę apkrovą. Pagrindinėje įeinančioje linijoje gali tilpti universalūs automatiniai jungikliai iki 3150A ar net 4000A. Išeinančios linijos gali būti lanksčiai išdėstytos su suformuotais korpuso grandinės pertraukikliais pagal reikalavimus.

Pastaba: Kai tinkinate, turite su mumis nurodyti šynų specifikacijas, kad įsitikintumėte, jog varinės šynos skerspjūvio plotas atitinka vardinės srovės temperatūros kilimo reikalavimus.

Kl .: Ar ši spintelė veiksmingai apsaugo nuo dulkių ir drėgmės?

A: Standartinė GGD spintelė turi IP30 apsaugos laipsnį.

Dulkėtose gamyklose ar drėgnuose rūsiuose įvertinimas gali būti padidintas iki IP40 pridedant sandarinimo juosteles ir apsaugines plokštes.

Tačiau kadangi jis remiasi natūraliais vėdinimo kanalais, pernelyg aukštas IP įvertinimas turės įtakos šilumos išsklaidymui; turi būti išlaikyta pusiausvyra tarp apsaugos ir šilumos išsklaidymo.

Kl.: Ar GGD spintelės viduje esančios šynos klojamos horizontaliai ar vertikaliai?

A: GGD spintelės paprastai naudoja horizontalią šynų išdėstymą viršuje.

Toks išdėstymas ne tik padidina dinaminį spintelių stabilumą, bet ir palengvina kelių GGD spintelių horizontalų sujungimą.
