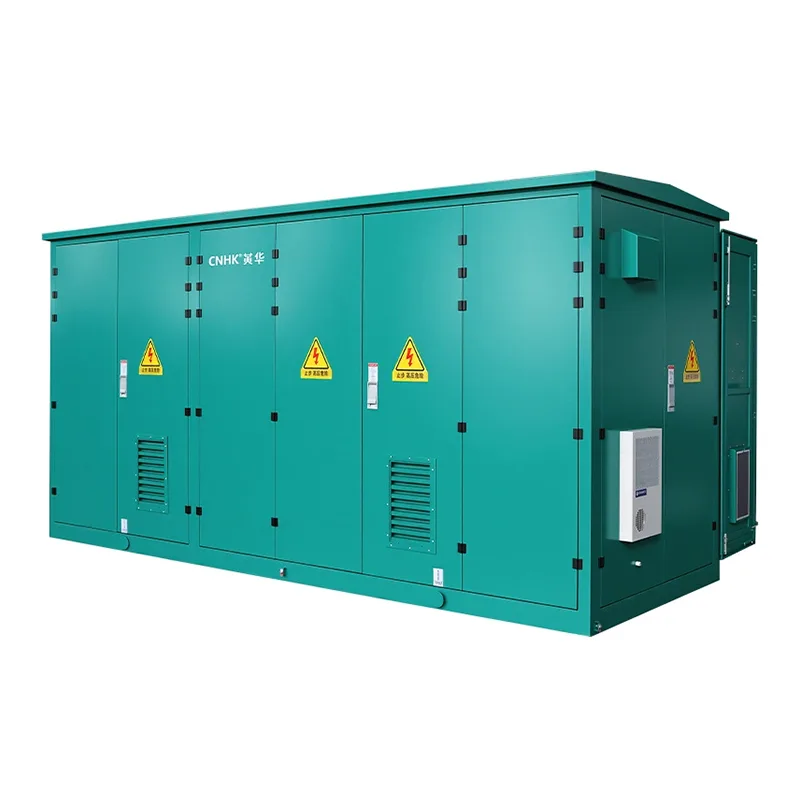

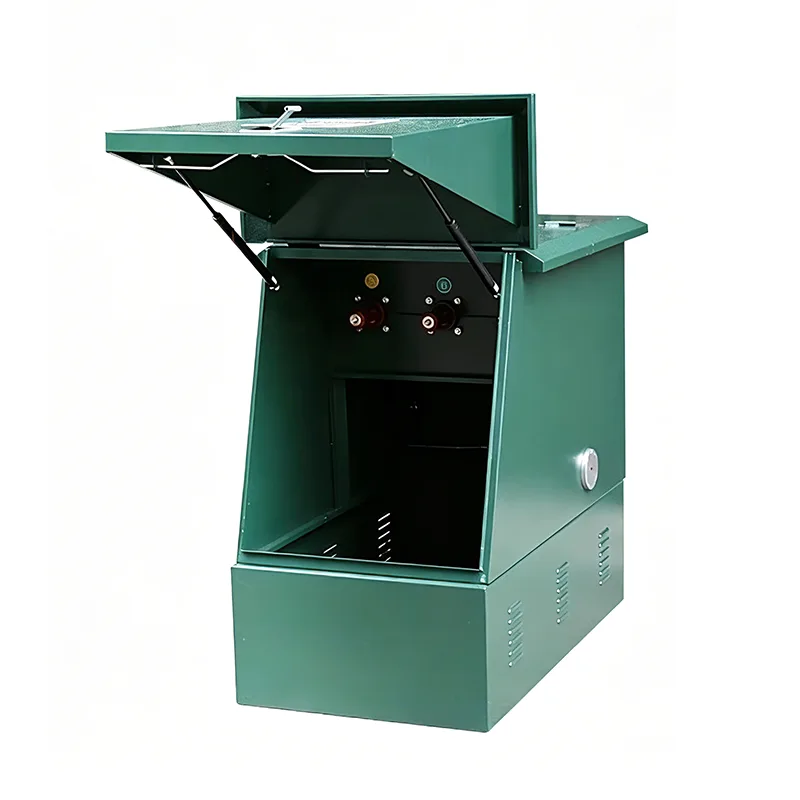

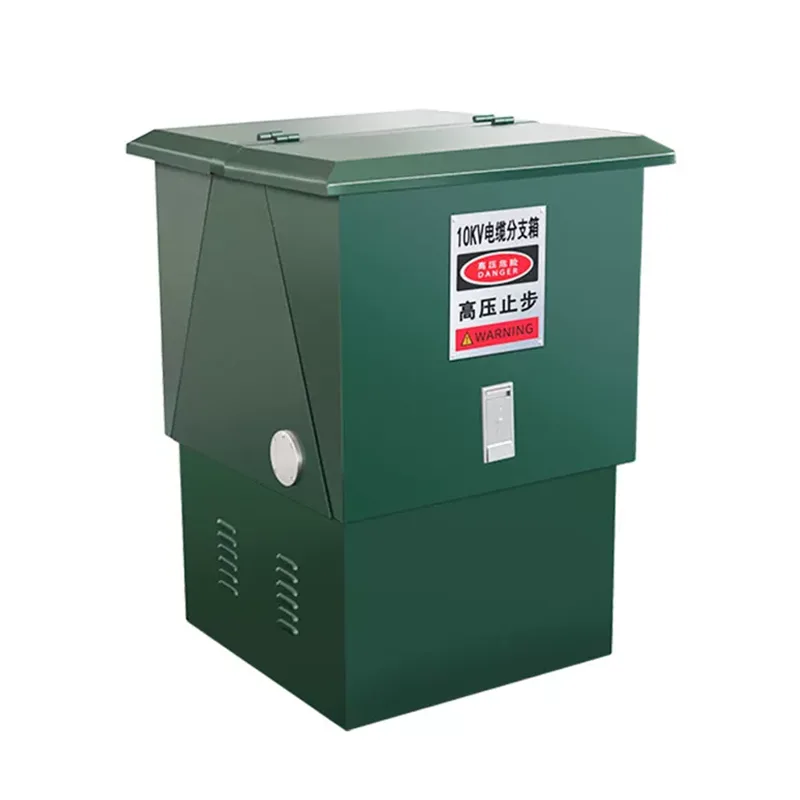

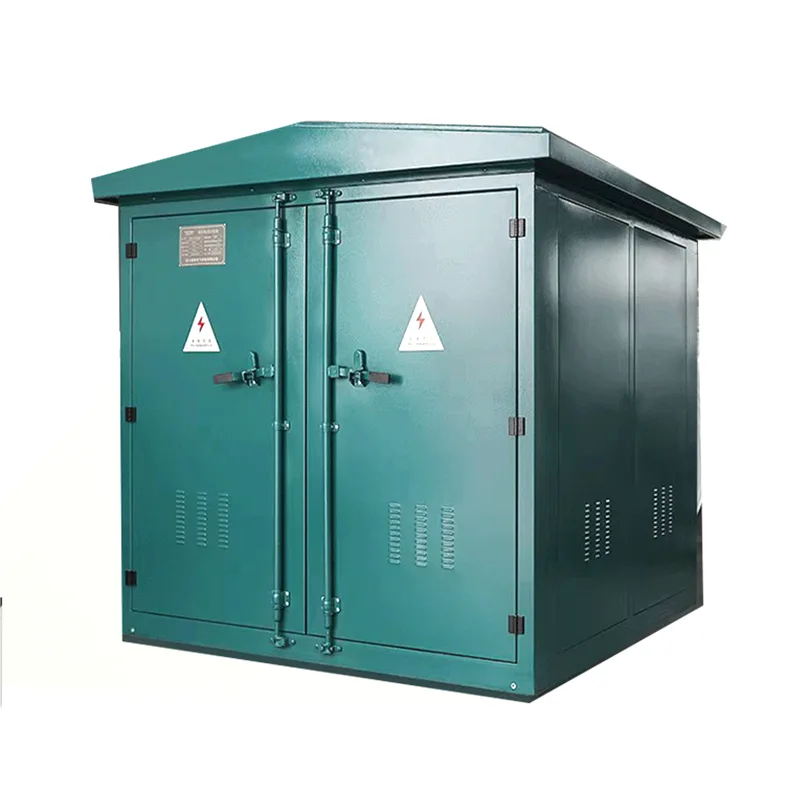

Aukštos įtampos kabelio atšakų dėžė

Aukštos įtampos kabelių atšakų dėžės naudojamos 6kV-35kV vidutinės įtampos skirstomuosiuose tinkluose. Jie yra surenkami gamykloje ir montuojami vietoje sumontuojant aukštos įtampos kabelių jungtis, pakeičiant kabelių šulinius ir vietoje gaminant gnybtų galvutes. Shangming, kaip šio gaminio gamintojas, gali pritaikyti jį pagal faktinius projekto poreikius. Prašome susisiekti su mumis.

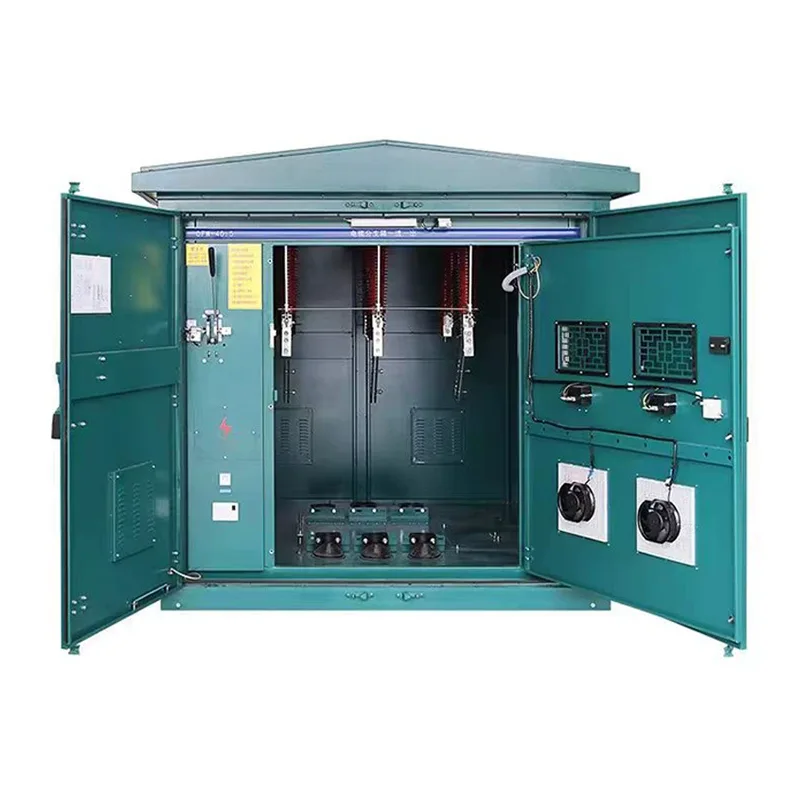

Struktūrinė kompozicija

Aukštos įtampos kabelių atšakų dėžės naudojamos kaip kabelių atšakos, sandūros ir apsaugos komponentai aukštos įtampos elektros paskirstymo sistemose. Nors tai pirmiausia yra jungiamasis elementas, prireikus prie konstrukcijos komponentų galima pridėti apsauginius įtaisus.

1. Korpusas: korpusas yra pagrindinis komponentas. Naudojame didelio stiprumo metalą, pvz., šaltai valcuotą plieną arba nerūdijantį plieną, pasižymintį vandeniui, dulkėms, korozijai ir oro sąlygoms atspariomis savybėmis, tinkančiomis aukštos įtampos patalpose arba lauke.

2. Pagrindinis kabelio prijungimo gnybtas: ši dalis naudojama didelės sekcijų aukštos įtampos kabeliams, laikantiems aliuminio arba vario laidininkus, užtikrinant patikimą kontaktą ir mažą varžą.

3. Atšakų gnybtai: viena iš kelių išėjimų konstrukcija, iš vidaus izoliuota aukštos izoliacijos, karščiui atspariomis medžiagomis, užtikrinančiomis elektros izoliaciją ir saugius atstumus tarp šakų.

4. Izoliacijos ir apsaugos sistema: aprūpinta aukštos įtampos įvorėmis ir izoliaciniais dangčiais, kad būtų išvengta trumpojo jungimo, sprogimo ar elektros smūgio.

5. Apsaugos įtaisai: pasirenkami pagal projekto reikalavimus, įskaitant aukštos įtampos saugiklius, apkrovos jungiklius, žaibo smūgį ir apsaugą nuo viršsrovių. Galima nepriklausoma šakinių grandinių apsauga, o pagrindinė linija palaiko nuolatinį maitinimo šaltinį.

Produkto savybės

1. Aukštos įtampos sauga ir izoliacija

Aukštos įtampos kabelių atšakų dėžutėje yra didelio stiprumo metalinis korpusas su izoliuojančiu dangteliu, palaikantis 1 kV ~ 35 kV ir aukštesnę aukštos įtampos kabelio atšaką. Aukštos įtampos atšakos yra visiškai izoliuotos nuo pagrindinės magistralės, kad būtų išvengta perkaitimo, trumpojo jungimo ar elektros smūgio, atitinkantys IEC/GB aukštos įtampos elektros paskirstymo saugos standartus.

2. Daugiagrandžių atšakų funkcija

Šis gaminys palaiko kabelių atšaką vienas keliuose, todėl prireikus galima lanksčiai konfigūruoti grandinių skaičių. Vidinė šynų arba laidininko konstrukcija tolygiai paskirsto srovę, o skirtingos šakų srovės galios gali būti pritaikytos pagal apkrovos reikalavimus, supaprastinant aukštos įtampos kabelių laidus ir sumažinant konstrukcijos sudėtingumą.

3. Aukštas apsaugos įvertinimas

Shangming gali pritaikyti lauko atšakų dėžes su IP54/IP65 apsaugos reitingais, atsižvelgiant į faktines aplinkos sąlygas, atsparias lietui, dulkėms, ultravioletinei spinduliuotei ir korozinei aplinkai bei pritaikytas ilgalaikiam darbui aukštos, žemos temperatūros ir drėgnoje aplinkoje.

4. Modulinė struktūra

Mūsų atšakų dėžės turi kompaktišką struktūrą, aiškius laidus ir trumpą montavimo vietoje laiką, todėl sutaupome laiko, palyginti su tradiciniais kabelių šuliniais. Montavimo parinktys apima tvirtinimą prie sienos, montavimą ant grindų arba tvirtinimą laikikliu. Priežiūra ir plėtra yra paprasta, todėl padidėja veiklos efektyvumas.

5. Ilgas tarnavimo laikas ir mažos priežiūros išlaidos

Kadangi pasirinkome itin atsparias oro sąlygoms ir korozijai medžiagas, gaminio tarnavimo laikas efektyviai pailgėja. Sandari konstrukcija neleidžia patekti dulkėms, drėgmei ir kenkėjams, todėl kasdieninė priežiūra yra minimali ir eksploatacinės išlaidos mažos.

Aukštos ir žemos įtampos kabelių skirstomųjų dėžių palyginimas

DUK

Kl .: Jei įtampos indikatorius ant korpuso paviršiaus neveikia, ar galiu pasakyti, ar grandinėje nėra maitinimo?

A: Visiškai ne. Įtampos indikatorius skirtas tik papildomai nuorodai. Nešviečiantis indikatorius gali atsirasti dėl sugadinto indikatoriaus, sugedusio jutiklio arba perdegusio saugiklio. Prieš atliekant bet kokią operaciją vietoje patikrinimui turi būti naudojamas atitinkamos vardinės įtampos aukštos įtampos testeris.

K: Ką turėčiau daryti, jei patikrinimo metu iš gaubto girdžiu lengvą šnypštimą?

A: Nedelsdami paprašykite, kad būtų nutrauktas maitinimas, kad patikrintumėte. Šnypštimas dažniausiai yra dalinio iškrovimo požymis, rodantis, kad dėl netinkamo įrengimo galėjo įtrūkti vidinė izoliacija arba susidarė iškrovos kelias. Jei nebus nedelsiant imamasi veiksmų, tai gali greitai peraugti į fazių trumpąjį jungimą arba netgi sukelti korpuso sprogimą.

Kl .: Kaip pasirinkti tarp SF6 izoliacijos ir tvirtos izoliacijos?

A: SF6 izoliacija: itin pažangi technologija su stipriomis lanko gesinimo galimybėmis, tačiau išskiria šiltnamio efektą sukeliančias dujas ir reikalauja reguliaraus manometro stebėjimo.

Tvirta izoliacija: Apsauga be dujų, draugiškesnė aplinkai, tinka vietovėms, kuriose keliami itin aukšti aplinkosaugos reikalavimai, arba didelio aukščio regionams, neleidžianti susidaryti vidaus oro burbuliukams.
