Mažas pilnas energijos paskirstymo dėžučių komplektas

Mažas pilnas energijos paskirstymo dėžučių rinkinys sujungia įvairius elektros komponentus pagal konkrečią grandinės schemą, sumontuotą mažoje metalinėje spintelėje. Nors ir mažas, tai yra pilnas maitinimo sistemos blokas. Shangming yra šio gaminio tiekėjas, taip pat tiekiame įvairių kitų tipų paskirstymo spinteles ir dėžes.

Produkto sudėtis

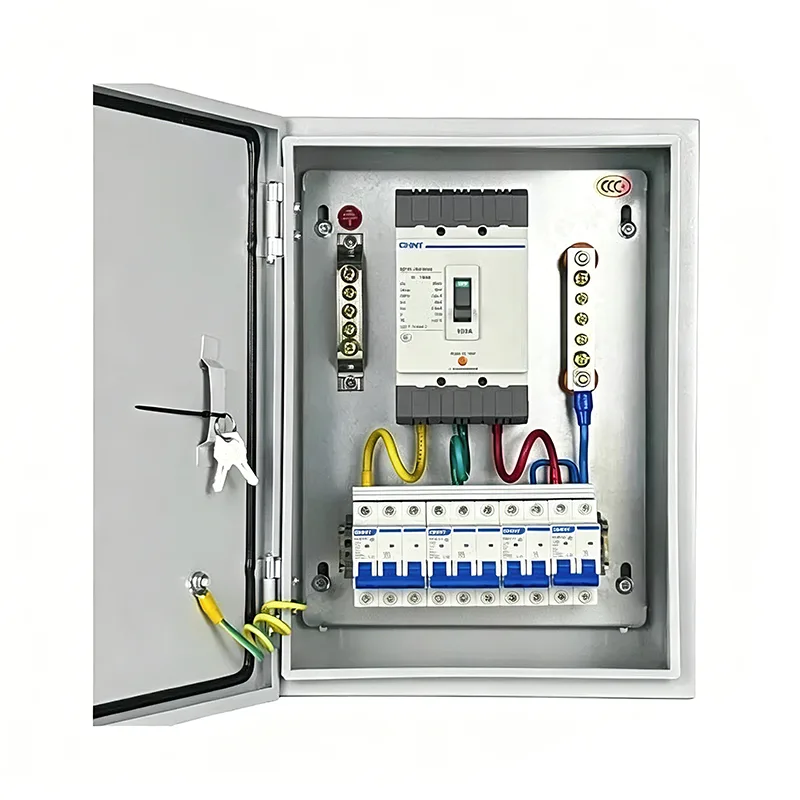

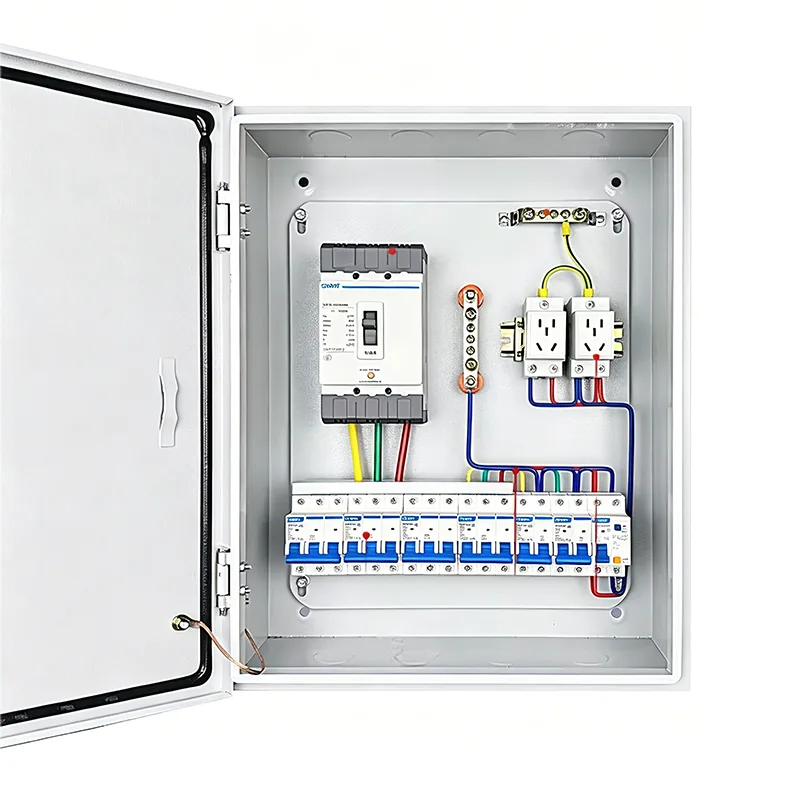

„Shangming“ mažas energijos paskirstymo dėžučių rinkinys pasižymi pažangiu dizainu ir patikima kokybe. Kalbant apie komponentus, ši serija yra ne tik kelių paskirstymo dėžučių rinkinys, o modulinių blokų rinkinys, moksliškai sukonfigūruotas remiantis elektros sistemos logika, funkciniu padalijimu ir montavimo koordinavimu.

1. Dėžutės palaikymo sistema

Ši dalis yra atsakinga už fizinę dėžutės apsaugą.

Korpusas: Paprastai pagamintas iš šalto valcavimo plieno plokštės arba nerūdijančio plieno.

Montavimo bėgiai: Standartiniai metaliniai bėgiai, išdėstyti horizontaliai dėžutės viduje, kad būtų galima greitai sumontuoti grandinės pertraukiklius ir kitus komponentus.

Skydas: su durelėmis; yra pritaikomos peržiūros lango durys, atidengiančios tik grandinės pertraukiklio valdymo rankenėlę, kad būtų išvengta atsitiktinio kontakto su įtampingosiomis dalimis.

2. Pirminė paskirstymo sistema

Pirminė paskirstymo sistema tvarko energijos paskirstymą, užtikrindama valdymą ir apsaugą.

Pagrindinis grandinės pertraukiklis: pagrindinis visos dėžutės valdymo jungiklis, naudojamas avariniam elektros tiekimo nutraukimui arba techninei priežiūrai.

Miniatiūrinis grandinės pertraukiklis: užtikrina apsaugą nuo perkrovos ir trumpojo jungimo kiekvienai atšakos grandinei.

Liekamosios srovės įtaisas (RCD): stebi srovės nuotėkį ir akimirksniu atjungia maitinimą elektros smūgio pavojaus atveju.

Apsauga nuo viršįtampių: sugeria momentinę aukštą įtampą, kurią sukuria žaibo smūgis arba elektros tinklo svyravimai, taip apsaugodama pasroviui skirtus tikslius elektros prietaisus.

3. Pagalbinė ir stebėjimo sistema

Indikacinės lemputės: raudona rodo veikimą, žalia - sustabdymą, geltona - gedimą, rodo esamą maitinimo būseną.

Matavimo prietaisas: mažas ant DIN bėgio montuojamas energijos skaitiklis, skirtas stebėti įtampą, srovę arba energijos suvartojimą.

Gnybtų blokas: skirtas tvarkingam išorinių apkrovos kabelių prijungimui, palengvinantis priežiūrą ateityje.

4. Elektros jungtys ir priedai

Šynos: šukos arba šakutės formos varinės šynos, pakeičiančios netvarkingus trumpiklius, todėl jungtys tarp automatinių jungiklių tampa kompaktiškesnės ir mažina šilumos gamybą.

Įžeminimo ir nulinės šynos: Naudoja specialias varines juostas, kad centralizuotai sujungtų visų grandinių nulinius ir įžeminimo laidus.

Vidinis laidų rinkinys: liepsną slopinantys laidai, atitinkantys esamus vardinius reikalavimus, nutiesti per kabelių lovelius su aiškiais laidų numerių ženklais.

Kaip išsirinkti tinkamą pilną paskirstymo dėžutę?

Prieš pradedant projektą, labai svarbu teisingai nustatyti visą paskirstymo dėžutės konfigūraciją. Netinkamas pasirinkimas gali sukelti funkcinį perteklinį perteklių, prarastas išlaidas, įrengimo sunkumus arba ribotą plėtrą ateityje.

1 veiksmas: apibrėžkite taikymo scenarijus ir apkrovos charakteristikas

Patvirtinkite šiuos klausimus:

1. Kur jis bus naudojamas?

Vidinis džiovinimo cechas → pakanka IP40

Lauke / siurblinė / pajūris → Reikalingas IP54 / IP65, medžiaga iš nerūdijančio plieno

2. Kokią įrangą jis maitins?

Apšvietimas / lizdai: vienfazis, mažos srovės (≤32A)

Varikliai / suvirinimo aparatai: trifaziai, didelės srovės (≥32A), reikalingos šiluminės relės / teršalai

Išmanieji įrenginiai: reikalinga 24V DC, ryšio sąsaja

3. Ar reikalingas automatinis valdymas?

Rankinis paleidimas / sustabdymas → Pagrindinis maitinimo blokas

Automatinis loginis / nuotolinis stebėjimas → Reikalingas PLC / HMI dėžutė

2 veiksmas: apskaičiuokite elektrinius parametrus ir nustatykite talpą

1. Bendros apkrovos įvertinimas

Išvardykite visų elektros įrenginių galią (kW) ir darbinę įtampą. Jei kyla sunkumų, Shangming techninė komanda gali padėti patvirtinti.

Apskaičiuokite bendrą srovę, atsižvelgiant į vienalaikiškumo koeficientą Kx = 0,7–0,9;

Pavyzdys:

3 x 5,5kW varikliai (380V) → Vieno variklio srovė ≈ 11A, bendra srovė ≈ 3 × 11 × 0,8 = 26,4A;

Apšvietimas 5kW (220V) → Srovė ≈ 23A;

Rekomenduojama pagrindinė įėjimo linija ≥63A.

2. Filialų grandinių planavimas

Kiekvienas apkrovos tipas turi turėti nepriklausomą grandinę, kad būtų išvengta trukdžių. Vienos grandinės srovė ≤ 80 % grandinės pertraukiklio vardinės vertės.

Svarbioje įrangoje rekomenduojama turėti atskirą grandinę + UPS.

3 veiksmas: nustatykite gaubtų skaičių ir derinį

Paprastas scenarijus: 1 integruotas korpusas

Vidutiniškai sudėtingas scenarijus: 2–3 korpusai

Didelis sudėtingumas ir aukšti saugumo reikalavimai: 3–6 korpusai

4 veiksmas: pasirinkite apsaugos lygį ir medžiagą

„Shangming“ gaminiai siūlo apsaugos lygį nuo IP30 iki IP66, o medžiagos yra šaltai valcuotas plienas ir nerūdijantis plienas.

Jei turite saugos ir žvalgybos reikalavimų ir norite pagerinti būsimos priežiūros patogumą, atsižvelgiant į konkrečią įrengimo vietą, susisiekite su mumis. „Shangming“ per 1–2 darbo dienas pagal brėžinius ir techninius reikalavimus peržiūrės galimybes ir pateiks pasiūlymą bei pavyzdžius.

DUK

Kl .: Kodėl verta rinktis mažą pilną maitinimo paskirstymo dėžučių rinkinį, o ne vieną didelę spintelę?

A: Mažos, sukomplektuotos paskirstymo dėžės gali būti lanksčiai derinamos su skirtingais funkciniais korpusais, atsižvelgiant į faktinius poreikius. Kai kurie kabeliai ir komponentai yra iš anksto integruoti gamykloje, todėl montavimas vietoje yra paprastesnis ir greitesnis ir tinka uždarose ar nereguliariose erdvėse. Techninės priežiūros metu aiškiai apibrėžtas funkcinis zonavimas, palengvinantis trikčių šalinimą ir remontą.

Kl .: Kaip atlikti kasdienę priežiūrą ir tikrinimą?

A: Kas ketvirtį patikrinkite visų grandinės pertraukiklių ir kontaktorių veikimo būseną, kad įsitikintumėte, jog nėra perkaitimo ar atsipalaidavimo.

Reguliariai valykite dulkes, susikaupusias gaubto viduje, ypač aušinimo ventiliatorių ir filtrus. Patikrinkite, ar durų staktos sandarikliai nėra pasenę ir įtrūkę, jei reikia, pakeiskite.

Užregistruokite patikrinimo rezultatus ir taisomuosius veiksmus po kiekvienos techninės priežiūros, kad būtų galima atsekamumą.
