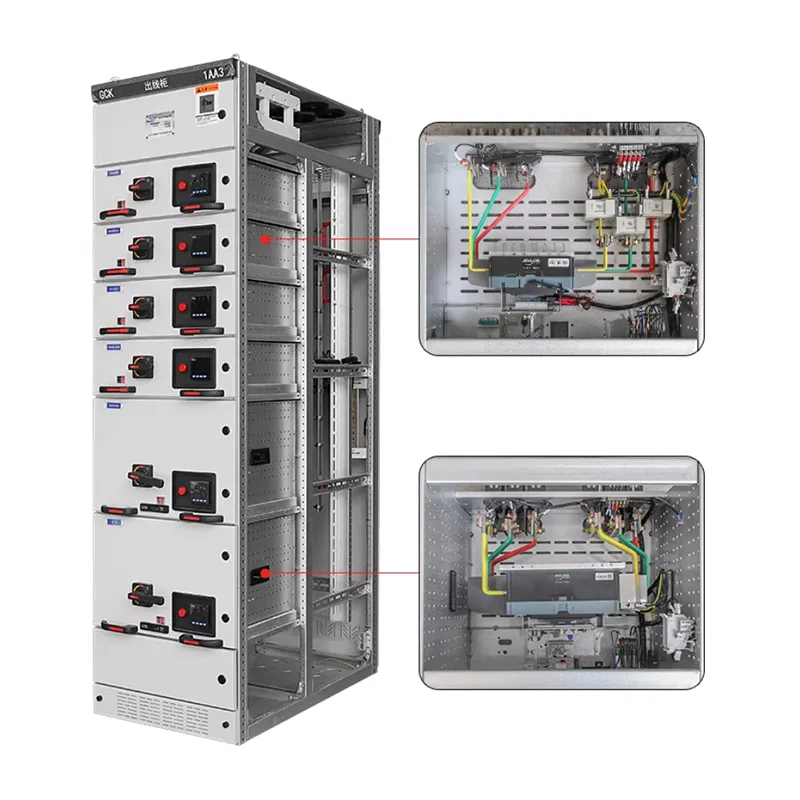

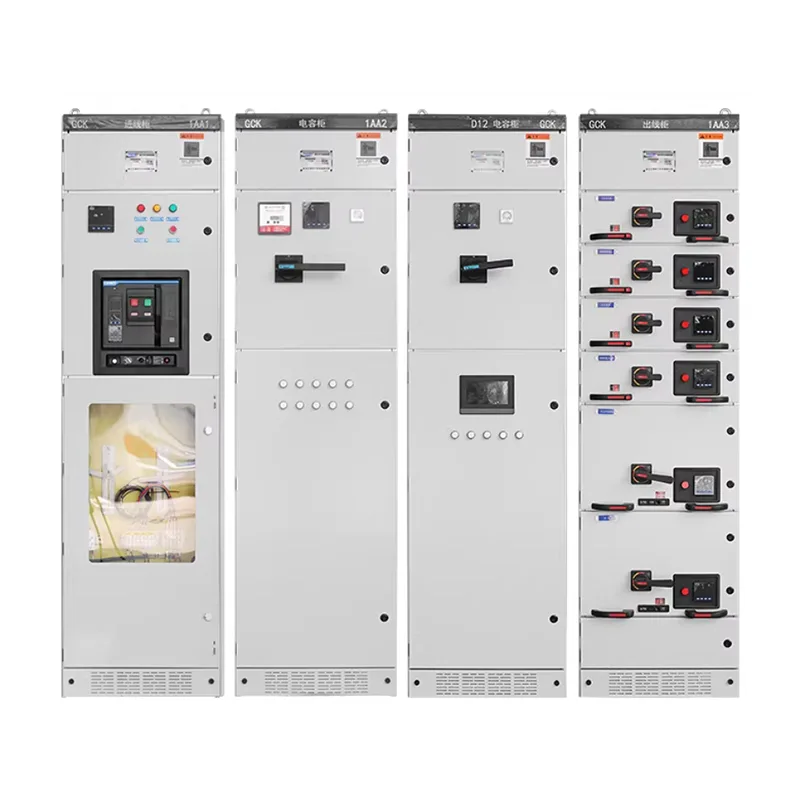

MNS žemos įtampos ištraukiamas skirstomasis įrenginys

Ieškote patikimo MNS žemos įtampos ištraukiamų skirstomųjų įrenginių tiekėjo? Shangming iš Kinijos yra patikimas pasirinkimas. Šis skirstomasis įrenginys turi izoliuotas zonas, pagerindamas sistemos priežiūros efektyvumą ir veiklos tęstinumą. Jis buvo eksportuotas į daugiau nei 50 šalių ir regionų visame pasaulyje.

Kas yra MNS žemos įtampos ištraukiamas skirstomasis įrenginys?

Iš pradžių Šveicarijos ABB sukurtas ir pasaulinei gamybai licencijuotas MNS žemos įtampos ištraukiamas skirstomasis įrenginys yra pažangi energijos paskirstymo sistema. Shangming gamykla turi brandžią šio produkto apdorojimo technologiją ir palaiko pritaikymą.

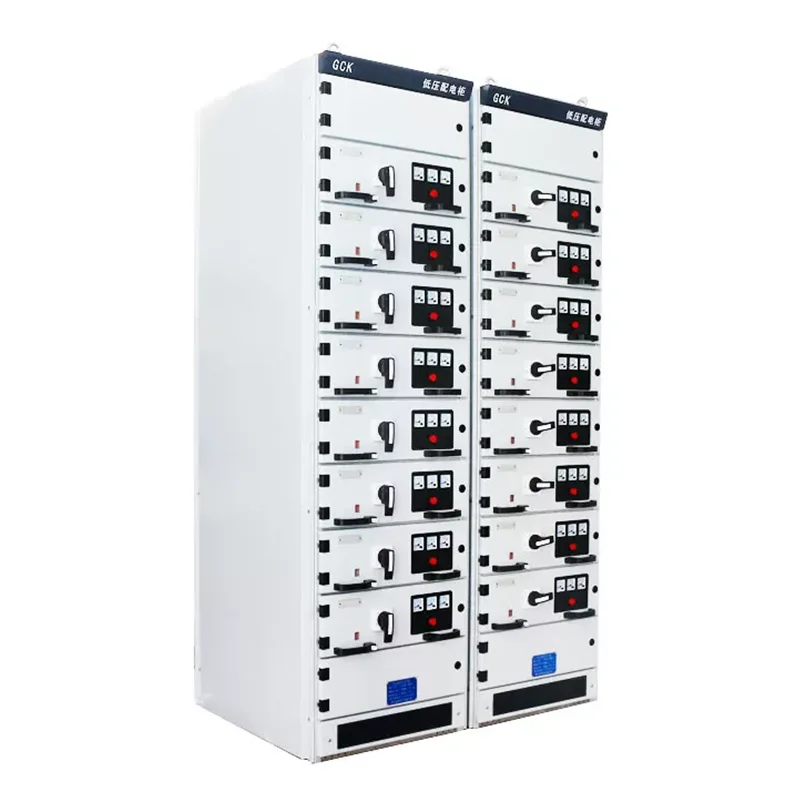

Skirtingai nuo GGD stacionarių skirstomųjų įrenginių, kiekviena MNS grandinė yra sumontuota atskirai ištraukiamame stalčiaus modulyje. Jei grandinė sugenda, operatorius gali tiesiogiai ištraukti stalčių, kad galėtų taisyti arba pakeisti, o kitos spintelės grandinės ir toliau veikia normaliai, taip užtikrinant nenutrūkstamą elektros energijos tiekimą priežiūros metu. Tos pačios specifikacijos stalčiai yra keičiami, todėl sutrumpėja gedimų atkūrimo laikas.

Struktūriniai ypatumai

MNS žemos įtampos ištraukiamo skirstomojo įrenginio rėmas surenkamas naudojant C formos profilius su 25 mm modulinėmis skylėmis, todėl gaunama lengva konstrukcija, pasižyminti dideliu mechaniniu stiprumu ir atsparumu smūgiams.

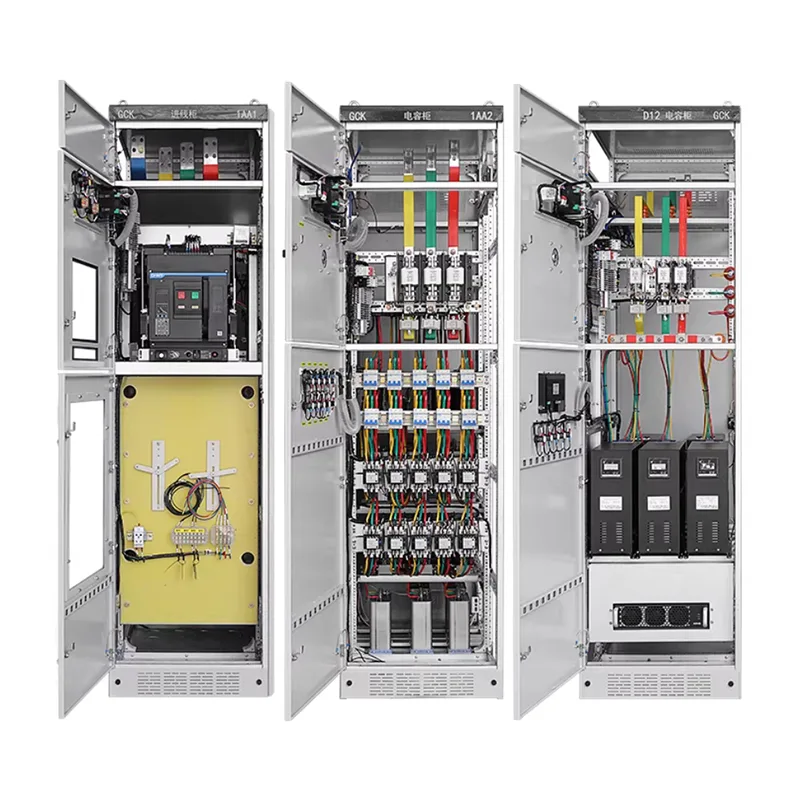

Spintelės vidus yra griežtai padalintas į tris nepriklausomas zonas, kad būtų išvengta gedimų plitimo:

Funkcinio įrenginio skyrius: yra stalčių moduliai.

Šynų skyrius: yra korpuso gale arba viršuje, kuriame yra pagrindinės ir paskirstymo šynos.

Kabelių skyrius: yra korpuso šone, skirtas išorinėms kabelių jungtims.

MNS taip pat naudoja daugiafunkcines plokštes, pagamintas iš didelio stiprumo antipireno plastiko, efektyviai izoliuojančias horizontalias ir vertikalias šynas ir užkertančias kelią lanko susidarymui tarp skyrių.

Techniniai parametrai

Saugos dizainas

Naudojant skirstomuosius įrenginius reikia visapusiškai atsižvelgti į asmens saugą ir įrangos apsaugą. „Shangming“ gaminiams prieš išvežant iš gamyklos atliekami septyni kokybės tikrinimo procesai, siekiant užtikrinti, kad visi pagrindiniai saugos projektai būtų pritaikyti, atitinkantys tarptautinius ir vietinius standartus, tokius kaip IEC 61439-1 / GB 7251.1, ir pateikti išsamūs sertifikavimo dokumentai ir bandymų ataskaitos.

Visiškas izoliavimas: MNS žemos įtampos ištraukiamajame skirstyme naudojamos metalinės plokštės, kad visiškai izoliuotų funkcinio bloko skyrių, šynų skyrių ir kabelių skyrių. Gedimų energija yra apribota šiame skyriuje, nepaveikiant gretimų grandinių ir neleidžiant plisti gedimo lankams.

Penkių kartų blokavimas: apsaugo nuo elektros smūgio ar įrangos sugadinimo dėl žmogaus klaidos.

Stalčių iš prijungtos padėties galima ištraukti tik tada, kai yra atidarytas grandinės pertraukiklis; mechaninis blokavimo strypas užfiksuoja stūmimo mechanizmą. → Neleidžia atidaryti ir uždaryti pagrindinio kontūro esant apkrovai.

Funkcinio bloko skyriaus durelės ir stalčiaus padėtis yra užrakinti; durelių negalima atidaryti, jei stalčius nėra iki galo ištrauktas; šynų / kabelių skyriui atidaryti reikia specialių įrankių. → Apsaugo nuo atsitiktinio patekimo į maitinimo skyrius

Įžeminimo jungiklis ir pagrindinis jungiklis yra mechaniškai blokuojami; įžeminimo jungiklio negalima uždaryti, kai įjungta pagrindinė grandinė. →Neleidžia prijungti įžeminimo laidų, kai yra įtampa

Kai įžeminimo jungiklis uždarytas, pagrindinio jungiklio negalima perkelti į prijungimo padėtį. → Apsaugo nuo maitinimo, kai prijungtas įžeminimo laidas.

Pasirenkamas raktų blokavimas arba elektroninis loginis blokavimas užtikrina teisingą veikimo seką. → Apsaugo nuo atsitiktinio grandinės pertraukiklių atsidarymo ir užsidarymo.

Gedimo slėgio mažinimas: MNS spintelėje yra specialus slėgio mažinimo kanalas. Vidinio atsitiktinio trumpojo jungimo atveju aukštos temperatūros, aukšto slėgio dujos išleidžiamos į viršų, apsaugodamos priekyje esančius operatorius ir atitinkančios IEC 61641 lanko gedimų bandymo reikalavimus.

Kurioms pramonės šakoms rekomenduojame MNS žemos įtampos išimamus skirstytuvus?

1. Naftos chemijos pramonė

Naftos chemijos pramonė reikalauja nuolatinės gamybos ir negali toleruoti užsitęsusių elektros energijos tiekimo nutraukimų. Darbo sąlygos apima daugybę variklio grandinių, didelę apkrovą ir dažną paleidimą. Fiksuoti skirstomieji įrenginiai yra per daug rizikingi ir reikalauja didžiulių priežiūros išlaidų.

MNS skirstomųjų įrenginių stalčių blokai leidžia atlikti tiesioginę priežiūrą saugioje aplinkoje, užtikrina aiškią grandinės izoliaciją, sumažina nelaimingų atsitikimų poveikį, palengvina plėtrą ir atnaujinimą.

2. Didelės apimties gamyba

Didelio masto gamybos pramonės šakos, tokios kaip plieno, cemento ir automobilių gamyklos, nuolat dirba su didelėmis variklių apkrovomis ir didelėmis elektros sistemomis.

MNS palaiko MCC schemas, standartizuoja grandines ir leidžia greitai prižiūrėti bei pakeisti. Plečiantis gamybos linijoms, galima palaipsniui pridėti funkcinių vienetų. Jei planuojate plėsti gamybą ateityje ir reikės ilgalaikio naudojimo, MNS skirstomieji įrenginiai labiau tiks.

3. Duomenų centrai ir dideli komerciniai kompleksai

Šioms programoms keliami itin aukšti energijos nepertraukiamumo reikalavimai su tankiu ir sudėtingu apkrovos paskirstymu, todėl reikalingas pažangus stebėjimas ir zoninis valdymas. Elektros tiekimo nutraukimas gali sukelti didelių ekonominių nuostolių.

MNS siūlo aiškų zonavimą, saugesnę maitinimo struktūrą ir galimybę integruoti išmaniuosius stebėjimo modulius, užtikrinant, kad priežiūra nepaveiktų visos sistemos.

4. Savivaldybės infrastruktūra

Įskaitant metro, oro uostus, ligonines, nuotekų valymo įrenginius ir kt.

Energijos tiekimo stabilumas yra gelbėjimosi linija infrastruktūrai, kuriai reikalinga zoninė kontrolė ir greitas atsigavimas po priežiūros. MNS leidžia pakeisti funkcinį bloką net esant nedideliems elektros energijos tiekimo sutrikimams.

5. Energetika ir energetikos pramonė

Elektrinių pagalbinės sistemos, vėjo ir saulės energijos skirstymo sistemos, pastočių žemos įtampos pusės. Šie scenarijai kelia aukštus saugos lygių ir sistemos patikimumo reikalavimus. MNS pertvarų konstrukcija ir stalčių tipo blokai geriau atitinka projektavimo standartus.
