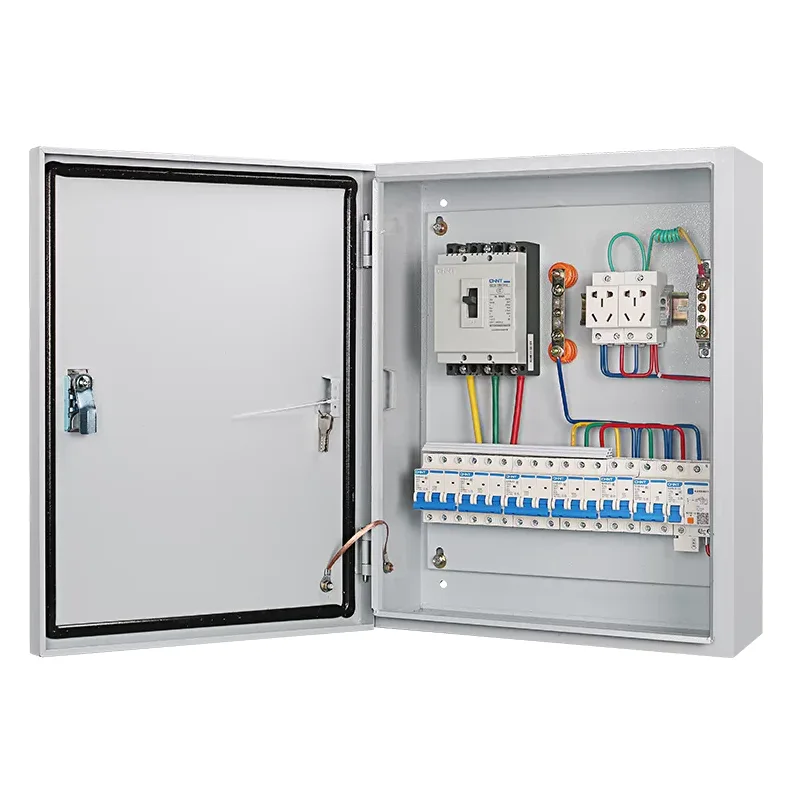

JXF žemos įtampos integruota paskirstymo dėžė

JXF žemos įtampos integruotos skirstomosios dėžės yra pagamintos iš šaltai valcuoto plieno plokštės, išlenktos ir suvirintos, o paviršius padengtas elektrostatiniu purškimu epoksidine derva, todėl jos yra estetiškos ir patvarios. Tai vienas iš produktų tipų, kurį Shangming, kaip paskirstymo dėžučių gamintojas ir tiekėjas, gali pasiūlyti tiek naujiems, tiek esamiems klientams. Turime išsamias MTEP ir pritaikymo galimybes; nedvejodami atsiųskite mums savo reikalavimus.

Siųsti užklausą

Prekės aprašymas

JXF žemos įtampos integruota paskirstymo dėžė yra aukštos kokybės gaminys, sukurtas ir pagamintas Shangming Factory. Jis turi IP55 apsaugos laipsnį, vidinį montavimo pagrindą, skirtą įvairiai elektros įrangai montuoti, ir daugiau nei 110 laipsnių kampu atsiveriančias ir lanksčiai besisukančias duris.

Struktūriniai ypatumai

Medžiaga: JXF žemos įtampos integruotos paskirstymo dėžutės yra pagamintos iš šaltai valcuoto plieno plokštės su elektrostatiniu milteliniu dažymu, užtikrinančiu stiprų atsparumą korozijai ir atsparumą oro sąlygoms.

Apsaugos laipsnis: IP40; IP54 gali būti pritaikytas pagal jūsų projekto reikalavimus. Siekiant užtikrinti aukštą apsaugą, dėžutės kraštuose yra sandarinimo juostelės, užtikrinančios puikų atsparumą dulkėms ir vandeniui.

Diegimo būdas: palaikome lanksčias diegimo parinktis, nustatytas pagal jūsų poreikius. Palaikomi prie sienos, įleidžiami arba ant grindų montuojami įrenginiai.

Vidinis išdėstymas: paskirstymo dėžutėje yra kilnojama montavimo plokštė, leidžianti laisvai išdėstyti komponentus pagal grandinės schemą.

Kokie yra JXF žemos įtampos integruotų skirstomųjų dėžių pritaikymai?

JXF žemos įtampos integruotos paskirstymo dėžutės naudojamos žemos įtampos gnybtų ir atšakų elektros energijos paskirstymui, atsižvelgiant į apšvietimo, galios, įrangos valdymo ir lauko energijos poreikius.

1. Galios paskirstymas terminale

Dažniausias pagrindinis JXF pritaikymas yra elektros energijos tiekimas iš pagrindinės skirstomosios spintos ir paskirstymas konkrečioms sritims ar įrangai.

Susiję scenarijai:

Grindų paskirstymas: Biurų pastatuose ar gyvenamuosiuose pastatuose jis naudojamas kaip energijos perdavimo stotis kiekvienam aukštui.

Dirbtuvių galia: atsakingas už energijos tiekimą konkrečiai mašinai pramoninėje vietoje.

Laikinas maitinimas: statybvietėse ar parodų vietose jis tarnauja kaip patikimas laikinas energijos prieigos taškas.

2. Variklio valdymas ir paleidimas

Dėl gilios vidinės erdvės ir lankstaus JXF dėžučių išdėstymo jos idealiai tinka kontaktorių ir šiluminių relių talpinimui.

Susiję scenarijai:

Vandens siurblio valdymas: dažniausiai naudojamas automatiniam / rankiniam gaisrinių siurblių ir nuotekų siurblių perjungimui.

Ventiliatoriaus paleidimas: Vėdinimo sistemų valdymas pramoninėse įmonėse arba požeminiuose garažuose.

Minkšto paleidimo / kintamo dažnio pavaros derinys: Integruotas mažas minkštas paleidiklis arba kintamo dažnio pavara leidžia sklandžiai paleisti, sustabdyti variklį ir reguliuoti greitį.

3. Apšvietimas ir kraštovaizdžio valdymas

Lauko gatvių apšvietimo valdymas: veikia su laiko jungikliais arba šviesai jautriais jutikliais, kad automatiškai perjungtų gatvių apšvietimą miesto keliuose arba pramoniniuose parkuose.

Kraštovaizdžio apšvietimas: valdo ir apsaugo pastato išorės apšvietimo ir fontanų sistemų maitinimo šaltinį.

Avarinis apšvietimas: esant avarinėms situacijoms, pvz., gaisrui, avarinės šviesos įjungiamos priešgaisrinės apsaugos sistemos.

4. Priešgaisrinės apsaugos ir nelaimių prevencijos ryšys

Dūmų ištraukimo ventiliatoriaus dėžė: priima gaisro pavojaus signalus ir priverstinai įjungia dūmų šalinimo ventiliatorių.

Gaisrinio hidranto stebėjimas: stebi vandens slėgį arba priešgaisrinės sistemos būseną ir teikia grįžtamąjį ryšį realiuoju laiku.

5. Integruotas valdymo ir žemos įtampos sistemų integravimas

PLC/Control Box: viduje yra programuojamas loginis valdiklis, skirtas pramoninių automatizuotų gamybos linijų loginiam valdymui.

Ryšio konvergencija: nors JXF yra aukštos įtampos dėžutė, ji taip pat dažnai naudojama įvairių jutiklių siųstuvams ir duomenų rinkimo moduliams montuoti, siekiant integruoto skaitmeninio valdymo.

Gaminio specifikacijos

Vardas	Specifikacijos	Plotis	Aukštis	Gylis
JXF pagrindinė dėžutė	2530/15	250	300	150
	3040/15	300	400	150
	4050/15	400	500	150
	3040/20	300	400	200
	4050/20	400	500	200
	4060/20	400	600	200
	5060/20	500	600	200
	5070/20	500	700	200
	6080/20	600	800	200
	60100/20	600	1000	200
	80100/20	800	1000	200
	4050/25	400	500	250
	5060/25	500	600	250
	5070/25	500	700	250
	6080/25	600	800	250
	60100/25	600	1000	250
	80100/25	800	1000	250
	4050/30	400	500	300
	5060/30	500	600	300
	6080/30	600	800	300
	80100/30	800	1000	300

Dažni gedimai ir sprendimai

Gedimo reiškinys

Galimos priežastys

Sprendimas

Pagrindinis jungiklis suveikė ir jo negalima nustatyti iš naujo

- Trumpasis jungimas arba perkrova išeinančioje linijoje

- Suveikė liekamosios srovės apsauga

- Mechaninis jungiklio gedimas

①Atjunkite kiekvieną išeinančią liniją po vieną, kad pašalintumėte sugedusią grandinę;

②Paspauskite mygtuką „Reset“ ir pabandykite uždaryti grandinę;

③Jei grandinės vis tiek nepavyksta uždaryti, pakeiskite pagrindinį jungiklį.

Viena išeinanti linija neturi galios

- Šiame maršrute suveikė miniatiūrinis grandinės pertraukiklis.

- Atsilaisvinę arba perdegę laidai.

- Trumpasis jungimas vartotojo pusėje.

①Patikrinkite, ar nesuveikė atitinkamas MCB; iš naujo nustatę problemą išspręsite.

②Išjungę maitinimą patikrinkite, ar laidų gnybtai nėra oksiduoti arba atsilaisvinę.

③ Susisiekite su vartotoju, kad pašalintumėte vidinių laidų triktis.

Dažnas nuotėkio srovės apsaugos suveikimas

- Linijinės izoliacijos senėjimas

- Per didelė nuotėkio srovė iš kelių įrenginių

- Pačiame liekamosios srovės įtaiso (RCD) gedimas

①Megohmetru išmatuokite kiekvienos grandinės izoliacijos varžą (ji turi būti >0,5MΩ);

② Įjunkite maitinimą partijomis, kad nustatytumėte įrangą su didele nuotėkio srove;

③ Pakeiskite liekamosios srovės įtaisą (RCD) (rekomenduojamas A arba B tipas).

Neveikia reaktyviosios galios kompensavimas

- Valdiklis neįjungtas

- Kondensatorius pažeistas

- Nenormali įtampa

①Patikrinkite valdiklio maitinimo šaltinį ir mėginių ėmimo srovės transformatorių (CT);

②Multimetru išmatuokite talpos reikšmę (jei nuokrypis >10%, jį reikia pakeisti);

③ Prieš automatinį perjungimą palaukite, kol įtampa grįš į normalią.

Nenormalūs elektros skaitiklio rodmenys

- KT poliškumas pakeistas

- Matavimo laidų klaida

- Skaitiklio gedimas

①Patikrinkite CT gnybtą tuo pačiu pavadinimu (P1 nukreiptas į šyną);

② Perjunkite laidus pagal matavimo specifikacijas;

③ Susisiekite su maitinimo biuru, kad patikrintumėte arba pakeistumėte skaitiklį.

Kondensatas / rūdys korpuso viduje

- Sandarinimo juostos senėjimas

- Trūksta alsavimo vožtuvo arba šildytuvo

- Ilgalaikė didelės drėgmės aplinka

①Pakeiskite durelių sandarinimo juostelę;

②Įdiekite išmanųjį oro sausintuvą arba šildymo plokštę;

③ Išvalykite susikaupusį vandenį ir patepkite antikoroziniais dažais.
