Pramoninio lizdo priežiūros maitinimo paskirstymo dėžutė

Pramoninių lizdų priežiūros maitinimo paskirstymo dėžės yra labai saugūs, moduliniai, prijungiami ir paleidžiami maitinimo paskirstymo įrenginiai. Techninės priežiūros darbuotojai gali saugiai tiekti elektrą tiesiog įdėję įrankius neatidarę pagrindinės skirstomosios spintos ar laidų. Shangming, kaip profesionali gamykla, kuria ir gamina jums patikimus sprendimus ir palaiko visapusišką pritaikymą.

Kodėl reikalinga speciali techninės priežiūros paskirstymo dėžė?

„Plug and Play“: Naudodami pramoninio lizdo priežiūros maitinimo bloką, techninės priežiūros darbuotojai gali tiesiogiai prisijungti prie maitinimo per standartinius pramoninius kištukus, neišardydami laidų, taip pagerindami priežiūros efektyvumą.

Saugos izoliacija: Šis gaminys yra specialiai sukurtas techninės priežiūros darbams atlikti, kad būtų išvengta trukdžių dėl laikinų laidų prijungimo prie pagrindinės gamybos linijos maitinimo sistemos.

Standartizuotas valdymas: vienodos lizdų sąsajos apsaugo nuo fazių klaidų ar trumpųjų jungimų, kuriuos sukelia netvarkingi laidai.

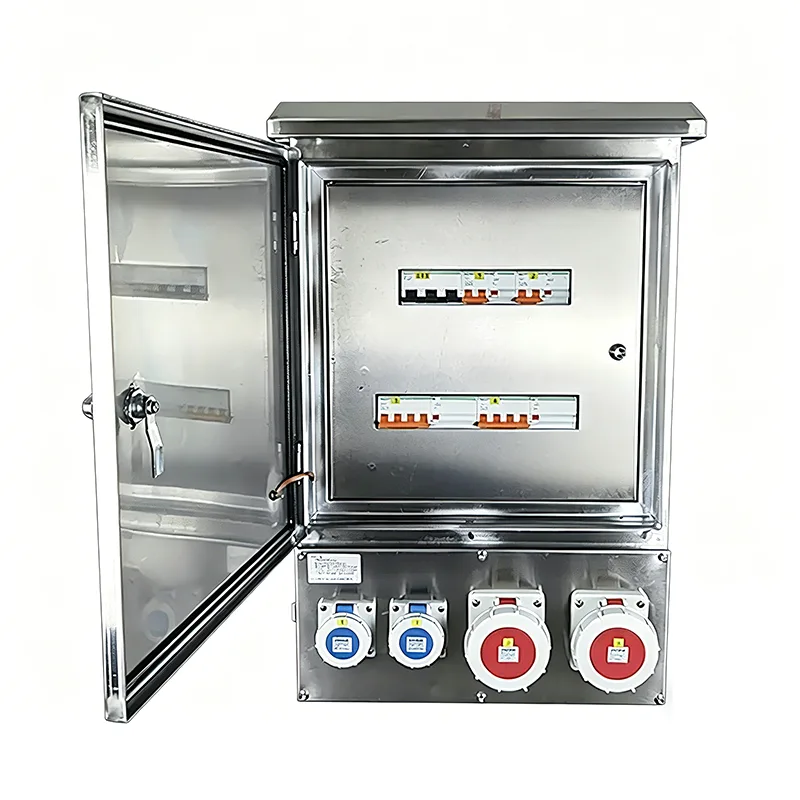

Skaidraus matymo lango dizainas: Dėžutėje yra permatomas valdymo langas, leidžiantis techninės priežiūros personalui stebėti grandinės pertraukiklio būseną arba atlikti atstatymo operacijas neatidarius dangčio.

Struktūra ir funkcinė konfigūracija

1. Įvesties metodas

Fiksuoto įrengimo tipas: maitinimas tiekiamas iš priešais esančios MCC spintos arba šynos, kabelių prieigos gnybtų

Mobilusis tipas: su pramoniniais kištukais, gali būti prijungtas prie laikinų maitinimo vežimėlių ar generatorių

2. Išvesties konfigūracija

Kelių kanalų pramoninių lizdų derinys, įskaitant:

Trifazis lizdas: 32A/63A raudonas CEE

Vienfazis lizdas: 16A/32A mėlyna arba geltona CEE

Speciali įtampa: 110 V saugos izoliacinis lizdas

Nepriklausoma kiekvienos grandinės apsauga: miniatiūrinis grandinės pertraukiklis + pasirenkamas liekamosios srovės įtaisas (RCD)

Aiškiai pažymėta grandinės paskirtis, įtampa ir srovė

3. Saugos ir apsaugos projektavimas

Apsaugos klasė: IP54 arba IP65

Durų blokavimas (pasirinktinai): automatiškai išjungia išėjimo maitinimą, kai durys atidaromos, kad būtų išvengta įtampos

Avarinio stabdymo mygtukas: vienu mygtuku išjungiami visi išėjimai

Įžeminimo tęstinumas: visi lizdo PE gnybtai yra patikimai prijungti prie pagrindinės įžeminimo šynos

4. Korpuso medžiaga

Viduje: Milteliniu būdu dengtas šaltai valcuotas plienas (IP54);

Lauko aplinka: 304 nerūdijantis plienas (IP65+);

Produkto palyginimas

Taikymo scenarijai

1. Gamybos dirbtuvių įrangos priežiūra: Pramoninių lizdų priežiūros maitinimo paskirstymo dėžės yra tinkamos montuoti šalia CNC staklių, liejimo staklių ir robotų darbo vietų. Atliekant techninę priežiūrą, maitinimo raktus, osciloskopus ir laikiną apšvietimą galima prijungti tiesiai, nenutraukiant pagrindinio maitinimo.

2. Energijos ir elektros įrenginių priežiūra: dažniausiai naudojamos jėgainių turbinų platformos ir pastočių relinės apsaugos patalpos, tiekiančios maitinimą relinės apsaugos testeriams, infraraudonųjų spindulių termovizoriams ir laikiniesiems ventiliatoriams.

3. Geležinkelio tranzito depai: techninės priežiūros maitinimo dėžės gali būti naudojamos šalia metro ir greitųjų geležinkelių priežiūros bėgių, suteikiant standartines maitinimo sąsajas traukinio oro kondicionavimo bandymams, akumuliatoriaus įkrovimui ir važiuoklės apšvietimui.

4. Naftos chemijos ir kasybos pramonė: tinka techninės priežiūros zonoms, esančioms už sprogimui atsparių zonų, naudojant 110 V saugos įtampos lizdus, ​​kad būtų sumažinta elektros smūgio rizika drėgnoje aplinkoje.

5. Laivų statyba ir atviroje jūroje esančios platformos: Šis gaminys gali būti naudojamas mašinų skyriuje arba denio priežiūros vietose. IP66 nerūdijančio plieno korpusas reikalingas, kad būtų atsparus druskos purškiamai korozijai.

Naudojimo atsargumo priemonės

Suderinamumo patikrinimas: prieš prijungdami įrenginį įsitikinkite, kad įrenginio kištuko srovė ir nominali įtampa atitinka lizdą. Tai galima atskirti pagal spalvą: mėlyna reiškia 220V, o raudona – 380V.

Nejunkite ir neatjunkite esant apkrovai: esant didelės srovės apkrovai (daugiau nei 63 A), prieš prijungdami arba atjungdami, pirmiausia išjunkite grandinės pertraukiklį pramoninio lizdo priežiūros maitinimo bloke.

Reguliari savikontrolė: techninės priežiūros dėžutėje esantis liekamosios srovės įtaisas (RCD) turi būti tikrinamas kas mėnesį, spustelėjus mygtuką Testuoti, kad būtų užtikrinta, jog gedimo atveju jis gali akimirksniu atjungti maitinimą.
