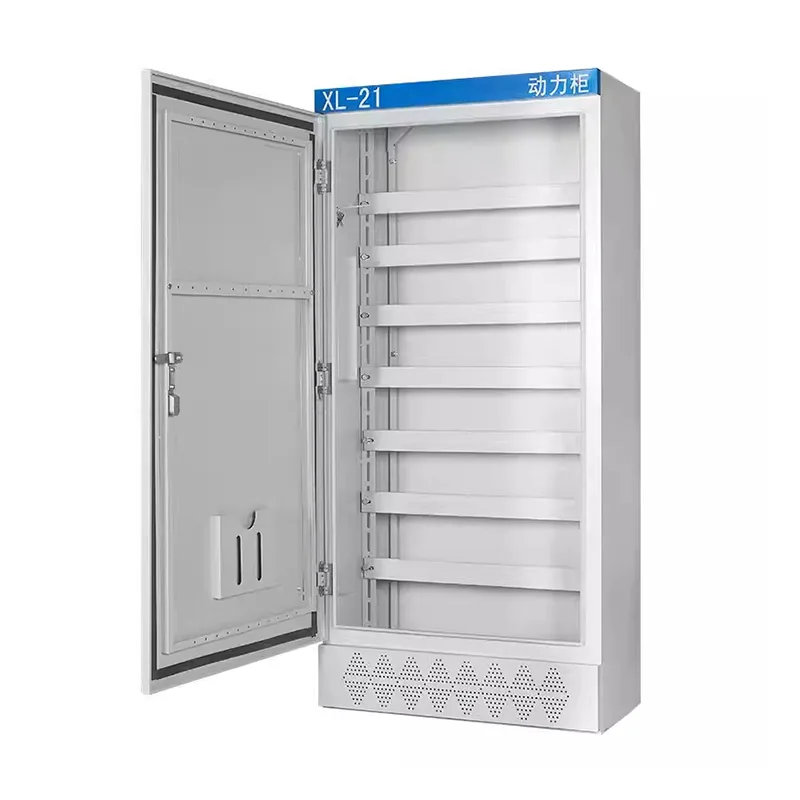

XL-21 žemos įtampos elektros paskirstymo spinta

XL-21 žemos įtampos elektros paskirstymo spintą tiekia Kinijos gamintojas Shangming. Turime visas gamybos galimybes, kurių mėnesinis gamybos pajėgumas viršija 3000 vienetų. Mes palaikome pasirinktinius brėžinius, komponentų pirkimą ir gamyklinius bandymus. Kviečiame susisiekti su mumis bet kuriuo metu ir pradėti kurti sprendimą.

Produkto struktūra

XL-21 žemos įtampos elektros paskirstymo spinta pasižymi visiškai uždara, fiksuota ir vertikaliai atskirta konstrukcija, teikianti pirmenybę paprastumui, patikimumui ir lengvai priežiūrai.

1. Spintelės išorė

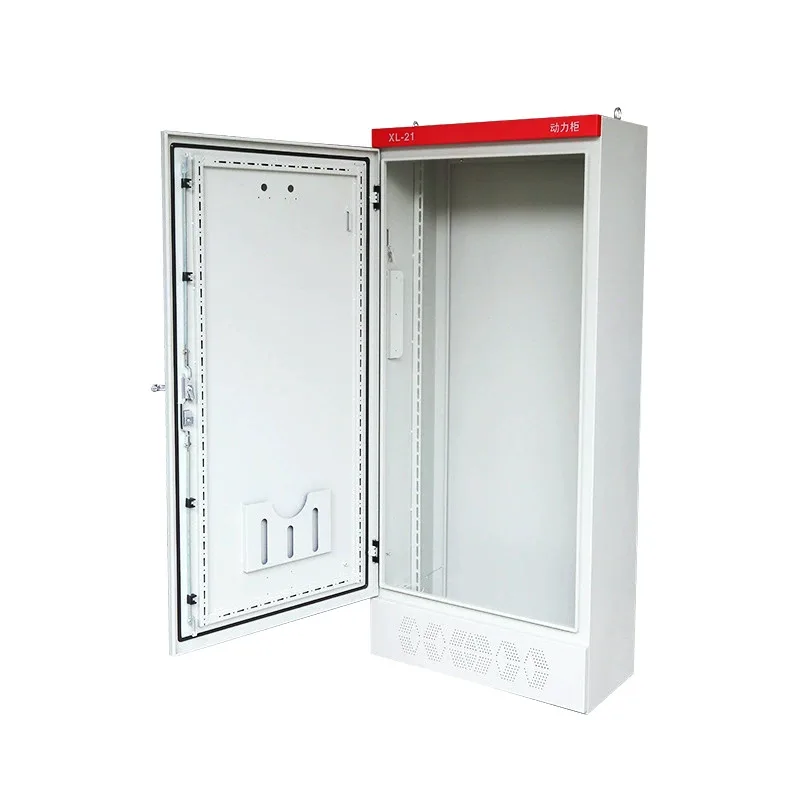

Spintelė XL-21 yra pagaminta iš šaltai valcuoto plieno lakšto, išlenkto ir suvirinto, todėl yra pakankamai tvirta, kad būtų galima atlaikyti sunkius grandinės pertraukiklius ir šynas. Apsauginės durys yra vienos atidarymo konstrukcijos, kurių atidarymo kampas didesnis nei 110°. Poliuretano sandarinimo juostelės yra pritvirtintos aplink durų kraštus, kad būtų padidintas atsparumas dulkėms.

Vidinės pusės turi vertikalius profilius su perforacijomis, palengvinančius sijų ir montavimo plokščių reguliavimą pagal komponentų matmenis.

2. Vidinis išdėstymas

Nors XL-21 yra viena, integruota erdvė, ji suskirstyta į kelias funkcines sritis:

Viršutinė šynų sritis: pagrindinė įėjimo šyna yra korpuso viršuje, pritvirtinta izoliatoriais ir palaiko horizontalų arba vertikalų varinių šynų išplėtimą.

Centrinio komponento sritis: tai pagrindinė sritis, naudojama atjungti jungiklius, grandinės pertraukiklius, kontaktorius, šilumines reles ir kt.

Apatinė laidų sritis: apačioje yra pakankamai vietos kabeliui įvesti, taip pat yra specialios nulinės ir įžeminimo šynos.

3. Apačios ir kabelio įvesties / išvesties dizainas

Paskirstymo spintos apačioje yra didelis, nuimamas skydelis, kurį galima pritaikyti su angomis pagal kabelių skaičių ir gali būti naudojamas su kabelių apvalkalais.

Galima sumontuoti 50-100 mm aukščio kanalo plieninį pagrindą, kad padidėtų spintelės aukštis nuo žemės, užtikrinant apsaugą nuo drėgmės ir palengvinant šakinio krautuvo valdymą.

Produkto privalumai

1. Platus pritaikymas

XL-21 žemos įtampos elektros paskirstymo spinta pasižymi klasikine žemos įtampos elektros paskirstymo spintos struktūra. Dėl brandžių technologijų ir aukšto standartizavimo jis plačiai naudojamas gamyklose, statybos projektuose ir savivaldybių projektuose, o jo patikimumas įrodytas ilgą laiką.

2. Tinka elektros apkrovos paskirstymui

Kaip profesionalus gamintojas, Shangming kuria variklių, siurblių, ventiliatorių ir kitos maitinimo įrangos maitinimo sistemas. Produktai turi puikią srovės galią, gali veikti nuolat ir atitinka didelės apkrovos poreikius.

3. Tvirtas ir patvarus

Galimos kelios medžiagos, įskaitant anglinį plieną, cinkuotą plieną ir nerūdijantį plieną. Nepriklausomai nuo naudojamos medžiagos, spintos konstrukcijos konstrukcija užtikrina pakankamą stiprumą ir atsparumą smūgiams, todėl tinka ilgalaikiam naudojimui pramoninėje aplinkoje.

4. Patogi priežiūra

Maitinimo spintos vidiniai elektriniai komponentai yra sistemingai išdėstyti aiškiomis grandinėmis. Jame yra vienos dešinės pusės durys su peilio jungiklio valdymo rankena, esančia viršutiniame dešiniajame stulpelyje, spintelės priekyje. Ant durų sumontuoti matavimo prietaisai ir signalų maitinimo šaltiniai, užtikrinantys visišką ekspoziciją atidarius duris, kad būtų lengva patikrinti ir prižiūrėti.

5. Stiprus suderinamumas

Mūsų XL-21 žemos įtampos skirstomoji spinta gali būti lanksčiai konfigūruojama su pagrindiniais elektros komponentais, tokiais kaip grandinės pertraukikliai, kontaktoriai ir šiluminės relės, prisitaikant prie įvairių valdymo ir apsaugos schemų, kad atitiktų įvairių projektų poreikius.

6. Išlaidų pranašumas

Palyginti su sudėtingomis struktūromis, tokiomis kaip stalčių spintelės, XL-21 skirstomoji spinta turi paprastą struktūrą ir kontroliuojamas gamybos sąnaudas, todėl idealiai tinka projektams, kuriems keliami aukšti ekonominio efektyvumo ir stabilumo reikalavimai.

Kokie yra XL-21 skirstomosios spintos montavimo aplinkos reikalavimai?

Ši XL-21 žemos įtampos elektros paskirstymo spinta daugiausia naudojama trifazėse trijų laidų ir trifazėse keturių laidų maitinimo sistemose, kurių kintamosios srovės dažnis yra 50 Hz ir įtampa mažesnė nei 500 V, kad būtų galima paskirstyti energiją ir apšvietimą. Prieš pradėdami projektą arba faktinį diegimą, galite nustatyti diegimo aplinką. Kaip gamintojas, siūlome šiuos pasiūlymus:

1. Aplinkos temperatūra

Normali darbo temperatūra: -5 ℃ iki +40 ℃;

Vidutinė temperatūra per 24 valandas: ne aukštesnė kaip +35 ℃;

Laikymo ir transportavimo temperatūra: -25℃ iki +55℃ (trumpalaikis);

Pastaba: jei įrengiamas aukštos temperatūros aplinkoje, reikalinga geresnė ventiliacija arba sumažinimo konstrukcija.

2. Aukštis

Montavimo aukštis turi būti mažesnis arba lygus 2000 metrų.

Virš 2000 metrų reikia sumažinti pagal standartus.

3. Santykinė oro drėgmė

Kai įrengimo aplinkos temperatūra yra +40 ℃, santykinė oro drėgmė turi būti ≤ 50%.

Didesnė drėgmė leistina esant žemesnei temperatūrai.

4. Montavimo vieta

Maitinimo spinta XL-21 skirta montuoti tik patalpose.

Draudžiama montuoti: neuždengtose lauko zonose, pavojingose ​​vietose, kuriose yra sprogių dujų ar dulkių, labai ėsdinančiose aplinkose arba vietose, kuriose yra daug dulkių ar laidžių dulkių.

5. Mechaninės ir vibracinės sąlygos

Montavimo aplinka neturi būti stipri vibracija ar smūgis. Vibracijos dažnis ≤ 10 Hz, pagreitis ≤ 0,5g. Montavimo pagrindas turi būti stabilus, vengiant dalytis ta pačia platforma su dideliais varikliais ar štampavimo įranga.

Sumontavus, spinta turi būti iš esmės vertikali, vertikaliai pasvirusi ≤ 5°, kitaip tai turės įtakos veikimo mechanizmo tarnavimo laikui.

6. Vėdinimo ir šilumos išsklaidymo erdvė

Prieiga prie techninės priežiūros turėtų būti prieinama spintelės priekyje ir gale. Priekinis darbinis paviršius turi būti ≥ 0,8 m, rekomenduojamas 1,0 m. Jei reikia priežiūros galinėje dalyje, reikia ≥ 0,8 m. Spintelės viršus turi būti bent 0,5 m atstumu nuo lubų. Kai kelios spintelės yra išdėstytos viena šalia kitos, tarp jų nereikia tarpo; juos galima surinkti tiesiogiai. Tačiau abiejuose visos eilės galuose turi būti palikta ventiliacijos erdvė.

7. Fire Prevention and Safety Requirements

Montavimo vieta turi būti nedegi konstrukcija. Degios ir sprogios medžiagos negali būti laikomos 1 metro atstumu nuo įrengimo vietos.

Žemė turi būti lygi ir sausa. Betoninį pamatą rekomenduojama statyti 100–200 mm virš žemės, kad nepatektų vanduo.

8. Elektromagnetinė aplinka

Įrengimo vieta turi būti toli nuo didelės galios dažnio keitiklių ir aukšto dažnio įrangos, kad būtų išvengta trukdžių antrinėms valdymo grandinėms. Jei yra stiprių elektromagnetinių trukdžių, rekomenduojama valdymo linijoms naudoti ekranuotus kabelius ir juos nutiesti atskirame kabelių lovelyje.
