PS devynių sulankstomų profilių maitinimo paskirstymo spinta
  • PS devynių sulankstomų profilių maitinimo paskirstymo spintaPS devynių sulankstomų profilių maitinimo paskirstymo spinta
  • PS devynių sulankstomų profilių maitinimo paskirstymo spintaPS devynių sulankstomų profilių maitinimo paskirstymo spinta
  • PS devynių sulankstomų profilių maitinimo paskirstymo spintaPS devynių sulankstomų profilių maitinimo paskirstymo spinta

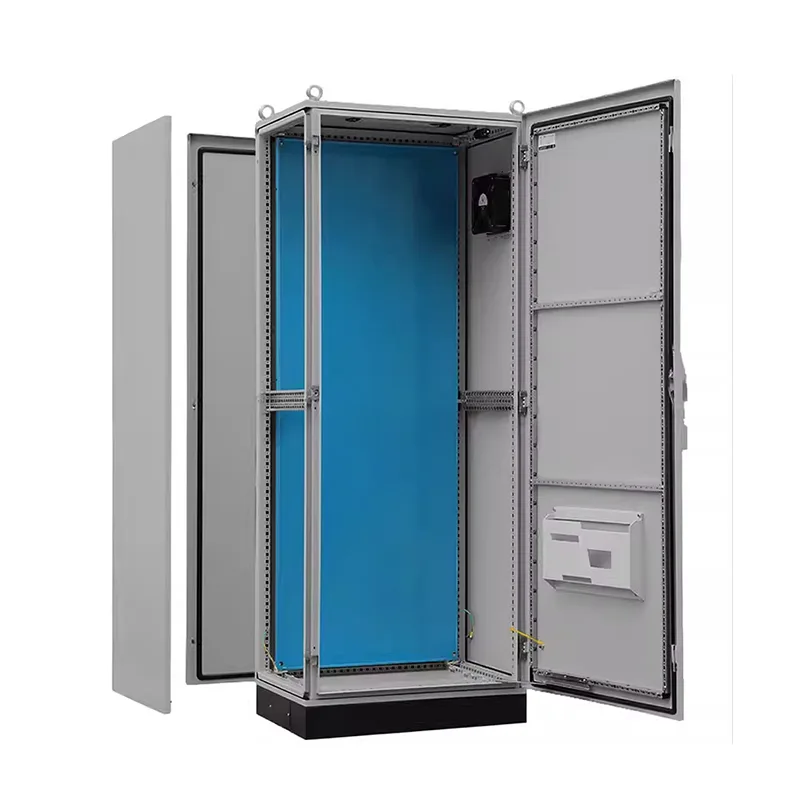

PS devynių sulankstomų profilių maitinimo paskirstymo spinta

Skirtingai nuo ES spintelės, kuri yra suvirinta kaip vientisa dalis, PS devynių sulankstomų profilių maitinimo paskirstymo spinta turi nuimamas šonines ir galines plokštes. Shangming yra šio produkto gamintojas ir tiekėjas. Mūsų griežta gamybos kontrolė užtikrina itin tvirtą, tikslią karkaso konstrukciją, patikimą laikomąją galią, puikų šilumos išsklaidymą ir lankstų modulinį funkcionalumo išplėtimą.

PS devynių sulankstomų profilių maitinimo paskirstymo spinta yra nuimama ir lengvai prijungiama. Jei jūsų projektui reikalinga sudėtinga ir didelė kelių kabinetų sistema, galite susisiekti su Shangming ir leisti mums tapti jūsų tiesioginio pardavimo tiekėju. Mes palaikome nestandartinį pritaikymą.


Techniniai parametrai

Medžiaga

SUS304 (galimos ir kitos medžiagos)

Paviršiaus apdorojimas

Korpuso apdorojimas fosfatavimo gruntu, išorinis miltelinis dažymas,

spalva gali būti suskirstyta į RAL7032 ir RAL7035 audimo raštus,

montavimo plokštė cinkuota.

Apsaugos lygis

IP55 (spauda GB4205-1993)

Standartinė konfigūracija

Priekinės durys, galinis skydelis, montavimo skydelis, šoninė spintelė, durys

spyna, sandarinimo juostelė

Plieninės plokštės storis

Rėmas: 9 sulankstytas 1,5 mm profilis

Durų skydelis: 2,0 mm

Galinis skydelis, šoninis skydelis: 1,5 mm

Montavimo skydelis: 2,5 mm



Užsakymo specifikacijos

Užsakymo numeris (PS)

Užsakymo numeris (PS)



Plotis



Aukštis



Gylis

Šoninio skydelio užsakymo numeris (PS7032)

Šoninio skydelio užsakymo numeris

(PS7035)

PS601840002

PS601840005

600

1800

400

PS1840002

PS1840005

PS601850002

PS601850005

600

1800

500

PS1850002

PS1850005

PS601860002

PS601860005

600

1800

600

PS1860002

PS1860005

PS602040002

PS602040005

600

2000

400

PS2040002

PS2040005

PS602050002

PS602050005

600

2000

500

PS2050002

PS2050005

PS602060002

PS602060005

600

2000

600

PS2060002

PS2060005

PS602080002

PS602080005

600

2000

800

PS2080002

PS2080005

PS602260002

PS602260005

600

2200

600

PS2260002

PS2260005

PS801840002

PS801840005

800

1800

400

PS1840002

PS1840005

PS801850002

PS801850005

800

1800

500

PS1850002

PS1850005

PS801860002

PS801860005

800

1800

600

PS1860002

PS1860005

PS802040002

PS802040005

800

2000

400

PS2040002

PS2040005

PS802050002

PS802050005

800

2000

500

PS2050002

PS2050005

PS802060002

PS802060005

800

2000

600

PS2060002

PS2060005

PS802080002

PS802080005

800

2000

800

PS2080002

PS2080005

PS802260002

PS802260005

800

2200

600

PS2260002

PS2260005

PS101840002

PS101840005

1000

1800

400

PS1840002

PS1840005

PS121840002

PS121840005

1200

1800

400

PS1840002

PS1840005

PS121850002

PS121850005

1200

1800

500

PS1850002

PS1850005

PS121860002

PS121860005

1200

1800

600

PS1860002

PS1860005

PS122040002

PS122040005

1200

2000

400

PS2040002

PS2040005

PS122050002

PS122050005

1200

2000

500

PS2050002

PS2050005

PS122060002

PS122060005

1200

2000

600

PS2060002

PS2060005

PS122080002

PS122080005

1200

2000

800

PS2080002

PS2080005

PS122060002

PS122060005

1200

2200

600

PS2260002

PS2260005

PS102050002

PS102050005

1000

2000

500

PS2050002

PS2050005

PS102060002

PS102060005

1000

2000

600

PS2060002

PS2060005


Produkto privalumai

PS devynių sulankstomų profilių maitinimo paskirstymo spinta pasižymi dideliu tvirtumu ir dideliu patikimumu, o išplėtimui nereikia jokių spintelės modifikacijų. Jo tarnavimo laikas viršija 15 metų. Be to, Shangming gaminiai turi kitų privalumų, todėl jie yra tinkamas pasirinkimas.


I. Struktūriniai pranašumai

PS korpuso kolona patiria devynis tikslius CNC lenkimus, sudarydami daugiasluoksnę uždarą sekciją. Tai padidina lenkimo ir sukimo standumą daugiau nei 40%, palyginti su penkių kartų lenkimo konstrukcija, leidžiančia palaikyti sunkius rėminius grandinės pertraukiklius, sausojo tipo transformatorius ir didelės galios dažnio keitiklius.


Dėl šios savybės mūsų gaminiai tinka didelės vibracijos aplinkoje, pvz., laivų statyboje, kasyboje ir geležinkelių transporte, todėl pašalinama suvirinimo nuovargio įtrūkimų rizika.


Su 3–4 tvirtinimo paviršiais (priekyje, gale ir vidinėje pusėje), visi išgręžti su 25 mm tarptautinio standarto skylėmis, palaiko DIN bėgius, PLC užpakalines plokštes ir maitinimo modulius bet kuriame aukštyje ir ant bet kokio paviršiaus, todėl galima lanksčiai išdėstyti ir trimačius, modulinius kabelius.


II. Funkciniai pranašumai

Apibendrinant galima teigti, kad PS paskirstymo spinta integruoja maitinimo, valdymo ir stebėjimo funkcijas, sujungia pagrindines įeinančias linijas ir atšakų maitinimo paskirstymą, variklio valdymo grandines ir išmaniuosius įrenginius, todėl nereikia atskiros valdymo dėžutės.


Ateities intelektualaus išplėtimo galimybėms rezervavome pakankamai sąsajų ir diegimo vietų, palaikome nuotolinį stebėjimą ir leidžiame ateityje plėsti bei lygiagrečiai prireikus.


Metalinės pertvaros plokštės konstrukcija efektyviai slopina trukdžių šaltinių, tokių kaip dažnio keitikliai, poveikį valdymo signalams.


III. Efektyvumo privalumai

Kaip profesionalus Kinijos gamintojas, Shangming siūlo greitą pritaikymą ir lankstų atsakymą. Palaikome užsakymus pradedant nuo vieno vieneto; nestandartiniai dydžiai, medžiagos ir apsaugos lygiai gali būti konfigūruojami pagal poreikį. Sprendimo specifikacijos ir gamybos proceso metu pateiksime pavyzdžius jūsų patvirtinimui, kad nereikėtų perdirbti vietoje


25 mm standartizuota sąsaja suderinama su pagrindiniais prekių ženklais, tokiais kaip Schneider Electric ir ABB; Kabelio įvado ir išėjimo angos yra suderinamos su tarptautiniais standartiniais riebokšliais, todėl užtikrina efektyvų montavimą ir lygiagretavimą.


Realiai montuojant PS spintoje naudojamos visos varžtinės jungtys, todėl nereikia suvirinti. Surinkimas vietoje greitas, galima sklandžiai sujungti kelias spintas, patogus šynų prijungimas, sutrumpinant statybos laiką 30%.


Kaip pritaikyti paskirstymo spintelę pagal jūsų poreikius?

Shangming turi savo gamyklą ir gali pateikti įvairių dydžių PS 90% sulankstomų paskirstymo spintų. Taip pat palaikome nestandartinį pritaikymą. Mes pateiksime jums išsamią analizę prieš pardavimą ir sprendimo specifikaciją. Taip pat galite apsvarstyti, ar jūsų sprendimas tinka jūsų projektui, vadovaudamiesi šiais pasiūlymais:


1 veiksmas: apibrėžkite pagrindinius reikalavimus

Taikymo scenarijai: vandens siurblio valdymui? Fotovoltinės galios kombinatorius? Gamybos linija? Duomenų centras? Lauko siurblinė?

Elektriniai parametrai: kokia yra sistemos įtampa (220V/380V/480V)? Pagrindinė įeinanti srovė? Grandinių skaičius? Ar tai apima variklio apkrovas?

Valdymo funkcijos: ar reikalingas automatinis paleidimas/sustabdymas, nuotolinis stebėjimas, BA jungtis arba PLC valdymas?

Montavimo aplinka: viduje / lauke? Temperatūros/drėgmės diapazonas? Ar yra korozijos, dulkių ar vibracijos?

Apsaugos reikalavimai: koks apsaugos lygis reikalingas? Ar reikalinga nerūdijančio plieno medžiaga?

Sertifikavimo standartai: kokių standartų turi būti laikomasi?

Atkreipkite dėmesį: esamų brėžinių, nuotraukų ar panašių projekto atvejų pateikimas pagerins komunikacijos efektyvumą.


2 veiksmas: tinkamos spintelės platformos pasirinkimas

Skirtingi pagrindinių spintelių tipai patenkina skirtingus poreikius. Jei jums reikia integruoto maitinimo ir valdymo, rekomenduojame PS 90% sulankstomą paskirstymo spintą.

Kiti pagrindiniai poreikiai? Susisiekite su mumis dabar!


3 veiksmas: sprendimo patvirtinimas

„Shangming“ teikia nemokamą techninę pagalbą, įskaitant elektros schemos projektavimą, rekomenduojamą pagrįstą grandinės padalijimą, 3D struktūros patvirtinimą, pavyzdžio patvirtinimą ir tikrą intelektualiųjų funkcijų integravimą, kad būtų galima naudoti ir plėsti.

Patvirtinus pavyzdį, surengsime masinę gamybą. Turėdami 5 ir daugiau automatizuotų gamybos linijų, mūsų mėnesinis pajėgumas siekia 3000 ir daugiau vienetų. Individualizuotos prekės gali būti pristatytos per 20-30 dienų, o į skubius užsakymus bus atsakyta per 72 valandas.


DUK

Kl .: Kas yra devynių kartų profilis? Kuo tai geriau nei įprastas profilis?

A: Devynių kartų profilis pagamintas tiksliai devynis kartus įlenkus vieną plieno plokštę į spintelės rėmą.

Palyginti su keturių ar penkių kartų profiliais, devynių kartų konstrukcija užtikrina žymiai didesnį atsparumą lenkimui ir sukimui, o viena spintelė gali atlaikyti 800–1000 kg statinę apkrovą. Profilis padengtas tvirtinimo angomis, išdėstytomis 25 mm atstumu, todėl galima montuoti įvairius priedus be gręžimo vietoje.


K: Ar PS spinteles galima derinti neribotą laiką? Kaip užtikrinamas sandarumas?

A: Taip. PS spinteles galima sujungti horizontaliai nuimant šonines plokštes ir naudojant specializuotas derinimo jungtis.

Siekiant užtikrinti apsaugos laipsnį, sujungiant spinteles rėmo jungtyse turi būti naudojama speciali kombinuota sandarinimo juostelė, kad po sujungimo apsaugos klasė išliktų IP55.


K: Kodėl jūsų PS spintelės apsaugos laipsnis yra IP55, o ne IP66?

A: Kadangi PS spintelė turi modulinę surinkimo struktūrą, tiek šoninės, tiek viršutinės plokštės yra nuimamos, todėl susidaro daugiau siūlių.

IP55 yra pakankamas, kad būtų atsparus dulkėms ir vandens purslams iš bet kurios krypties, tinkamas 95 % pramoninės aplinkos.

Jei jūsų aplinka reikalauja dažno plovimo aukštu slėgiu vandeniu, t. y. reikalinga IP66 apsaugos klasė, rekomenduojame rinktis integruotą suvirintą ES penkių kartų spintelę.
