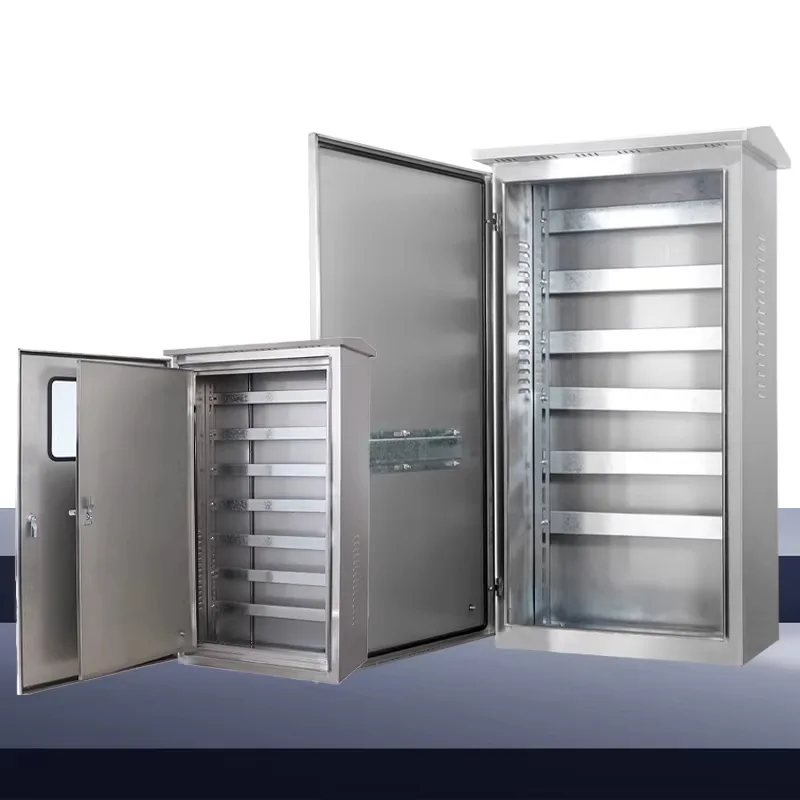

Atspari oro sąlygoms elektros paskirstymo spinta

Kviečiame įsigyti oro sąlygoms atsparias elektros paskirstymo spinteles, kurias sukūrė ir pagamino Shangming Factory. Mes turime pilną gaminių gamybos ir testavimo procesą, o mūsų gaminiams garantuojama kokybė. Siūlome ekonomiškus sprendimus saugiam, nuolatiniam ir nereikalaujančiam lauko elektros sistemų eksploatavimui.

Produkto savybės

1. Apsauga bet kokiu oru

Apsaugos laipsnio sertifikatas: bendras apsaugos laipsnis siekia IP65 (IP66 neprivalomas), todėl pasiekiamas visiškas atsparumas dulkėms ir aukšto slėgio vandens purškimui.

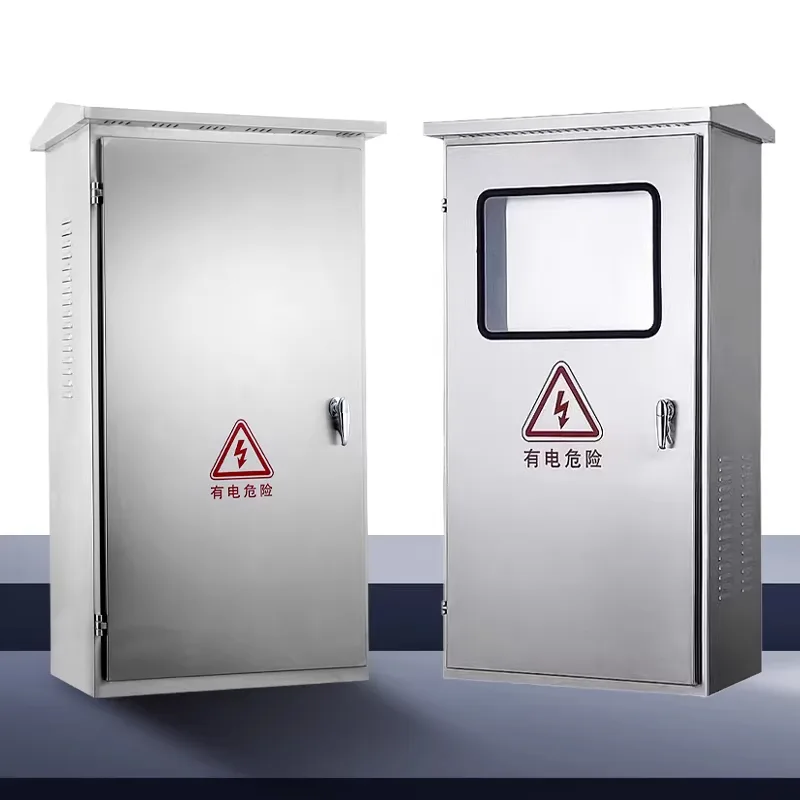

Nuožulnus dangtelis nuo lietaus: korpuso viršuje yra prailgintas dangtelis nuo lietaus, veiksmingai apsaugo nuo vandens kaupimosi ir sniego kaupimosi bei nukreipia vandenį nuo durų tarpų.

2. Temperatūros kontrolė ir drėgmės valdymas

Antikondensacinis dizainas: pasirenkamas pramoninio lygio drėgmei atsparus alsavimo vožtuvas išlaiko apsaugos laipsnį, tuo pačiu subalansuodamas vidinį ir išorinį oro slėgį, pašalindamas drėgmę iš korpuso ir užkertant kelią elektrocheminei elektrinių komponentų korozijai nuo kondensacijos.

Integruotas temperatūros valdymo sprendimas: Spintelė palaiko pastovios temperatūros šildytuvo arba aušinimo ventiliatoriaus montavimą, kad būtų užtikrintas stabilus elektrinių komponentų veikimas esant dideliems temperatūrų skirtumams nuo -40°C iki +70°C.

3. Atsparumas korozijai ir UV spinduliams

Nerūdijančio plieno serija: Pagaminta iš aukščiausios klasės 304 arba 316 nerūdijančio plieno, marinuota ir pasyvuota, tinka pakrančių purškimui ir chemijos gamykloms.

Cinkuoto plieno serija: naudojant karštai cinkuotą bazinę medžiagą kartu su lauko poliesterio milteliniu dažymu, dažai neišbluks ir neskils stiprios UV spinduliuotės metu, todėl korozijai atsparus eksploatavimo laikas yra daugiau nei 15 metų.

4. Modulinis ir patogus montavimo dizainas

Reguliuojama montavimo struktūra: Paskirstymo dėžutės vidinės sijos ir tvirtinimo plokštės turi kelių skylių dizainą, leidžiančią lanksčiai reguliuoti pagal komponentų gylį, palengvinant didelių grandinės pertraukiklių ir šynų sistemų išdėstymą.

Apatinis kabelio įvado pagrindas: su paaukštintu pagrindu, jis ne tik palengvina kabelio patekimą iš požemio, bet ir veiksmingai neleidžia požeminiam vandeniui panardinti apatinio kabelio įvado.

Kurioms aplinkoms reikalingos oro sąlygoms atsparios paskirstymo spintos?

Kai kuriais atvejais, įrengus įprastas patalpų skirstomąsias spintas, dėl vandens patekimo, dulkių kaupimosi, korozijos ar temperatūros pokyčių gali lengvai įvykti trumpasis jungimas, elektros nutekėjimas ar net gaisras. Būtina atnaujinti apsaugos lygį. Todėl šiais atvejais rekomenduojame naudoti oro sąlygoms atsparias elektros skirstomąsias spintas:

1. Visiškai lauko poveikio aplinka

Tipiniai scenarijai: Savivaldybės gatvių apšvietimo valdymo dėžės, šviesoforų paskirstymo spintos, greitkelių ETC maitinimo dėžutės, lauko reklamos ekranų maitinimo spintos, liftų mašinų patalpos ant stogo, fotovoltinės / vėjo elektrinių inverterių skirstomieji blokai.

Rizika: tiesioginis lietaus, sniego, krušos, stiprios ultravioletinės spinduliuotės ir didelių paros temperatūros svyravimų poveikis.

Reikalavimai: IP65 ar aukštesnė apsaugos klasė, nerūdijantis plienas arba labai atspari oro sąlygoms dangos medžiaga.

2. Didelės drėgmės arba kondensato atsiradimo vietos

Tipiški scenarijai: požeminiai komunaliniai tuneliai, siurblinės, nuotekų valymo įrenginiai, baseinų įrangos patalpos, šiltnamiai, akvakultūros ūkiai.

Rizika: Oras šiose vietose yra prisotintas drėgmės, todėl metaliniai komponentai gali oksiduotis ir mažina izoliacijos savybes.

Reikalavimai: minimalus IP54, rekomenduojamas IP65. Korpusas turi turėti puikų sandarumą ir vidinę antikondensacinę konstrukciją.

3. Dulkių, smėlio ar pluošto aplinka

Tipiški scenarijai: Cemento gamyklos, medienos apdirbimo įmonės, tekstilės dirbtuvės, kasyklos, dykumos infrastruktūra.

Rizika: Dulkių kaupimasis, dėl kurio prastai išsklaido šilumą, sukimba su kontaktais ir atsiranda lanko gedimas.

Reikalavimai: IP5X (atsparus dulkėms) ir aukštesnis. Durų siūlės ir kabelių įėjimo/išėjimo angos turi būti visiškai sandarios.

4. Pakrantės, cheminės arba didelio druskos purškimo korozijos zonos

Tipiški scenarijai: uostai, jūrinės platformos, netoli kranto esantys vėjo jėgainių projektai, chemijos gamyklų periferinės valdymo stotys, galvanizavimo dirbtuvės.

Rizika: aplinka, kurioje gausu chlorido jonų, pagreitina metalų koroziją; Įprastos milteliniu būdu dengtos plieno plokštės negali atlaikyti ilgalaikio naudojimo ir rūdys.

Reikalavimai: 304/316 nerūdijančio plieno korpusas + IP65 apsauga; paprastas anglinis plienas yra draudžiamas.

5. Laikinos statybos arba mobilios darbo vietos

Tipiški scenarijai: trijų lygių elektros skirstymo dėžės statybvietėse, laikinos elektros spintos geležinkelių / greitkelių tiesimui, avarinis elektros paskirstymas parodoms / renginiams.

Rizika: Nėra pastovios pastogės, dažnas judėjimas, nekontroliuojama aplinka.

Reikalavimai: IP54 ar aukštesnis + smūgiams atspari konstrukcija + rankenos/rato konstrukcija, atitinkanti laikinus galios saugos reikalavimus.

Priežiūros gairės

Nors mūsų oro sąlygoms atsparios elektros paskirstymo spintos gali pasigirti aukšta kokybe, dideliu našumu ir dideliu patvarumu, norint pailginti jų tarnavimo laiką, vis tiek reikalinga tinkama priežiūra.

1. Reguliarus vizualinis patikrinimas: rekomenduojama kas mėnesį arba kas ketvirtį atlikti patikrinimus.

Išvaizdos patikrinimas: patikrinkite, ar korpuse nėra įlenkimų, rūdžių, ypač suvirinimo siūlių ir durų kraštų. Patikrinkite, ar neatsilupo dažai.

Durų sandariklio būklė: įsitikinkite, kad sandarinimo juostelės nėra pasenusios, nesutrūkinėjusios, deformuotos ar atsikabinusios.

Užrakto funkcija: patikrinkite durų spynų lankstumą ir sandarumą, kad išvengtumėte neteisėto atidarymo ar lietaus vandens įsiskverbimo.

Kabelio įvadas/išvadas: patikrinkite, ar užveržtos vandeniui atsparios riebokšlės ir ar kabeliai nėra atsilaisvinę ar nusidėvėję.

Pastaba: Speciali apžiūra turi būti atlikta iškart po lietaus sezono, taifūno ar smėlio audros.

2. Kas ketvirtį atliekama gili priežiūra: rekomenduojama kas 3–6 mėnesius.

Vidinis valymas: išjungę maitinimą atidarykite spintelės dureles ir sausu suslėgtu oru (≤0,3 MPa) nuvalykite dulkes nuo bėgių, gnybtų blokų ir komponentų paviršių. Skalbimui nenaudokite drėgno skudurėlio ar vandens.

Priveržimo patikrinimas: naudokite sukimo momento atsuktuvą, kad priveržtumėte pagrindinės grandinės gnybtus, įžeminimo gnybtus ir DIN bėgio tvirtinimo detales, kad išvengtumėte prasto kontakto dėl vibracijos.

Komponento būklė: stebėkite, ar grandinės pertraukiklis neperkaista, nepakitusi spalva ar nesklinda neįprasti kvapai. Patikrinkite, ar liekamosios srovės įtaisas (RCD) veikia jautriai.

Drenažo/vėdinimo angos (jei pritaikytos): išvalykite žaliuzių arba filtrų užsikimšimus, kad užtikrintumėte tinkamą šilumos išsklaijimą.

3. Kasmetinė išsami apžiūra: bent kartą per metus; neapleisk.

Sandarinimo efektyvumo patikrinimas: Patikrinkite visų sandarinimo juostų elastingumą. Nedelsdami pakeiskite, jei kietėja arba atsiranda įtrūkimų.

Norint stebėti, ar vanduo nepatenka į vidinę sienelę, IP65 spintelėse galima atlikti paprastą purškimo testą.

Apsauga nuo korozijos:

Cinkuoto plieno arba anglinio plieno spintos: subraižytas vietas patepkite antikoroziniais dažais;

Nerūdijančio plieno spintelės: pašalinkite druskos dėmes ar nešvarumus neutraliu plovikliu, kad išvengtumėte chlorido jonų korozijos.

Įžeminimo tęstinumo testas: naudokite įžeminimo varžos testerį, kad įsitikintumėte, jog varža tarp korpuso ir įžeminimo sistemos yra ≤ 0,1Ω.

Funkcinis tikrinimas: imituokite apkrovos paleidimą ir išjungimą, kad patikrintumėte valdymo logikos ir apsaugos veiksmų tikslumą kiekvienoje grandinėje.

Draudžiami veiksmai:

Neatidarykite gaubto durelių valymui ar reguliavimui, kai grandinė įjungta.

Korpuso valymui nenaudokite stiprių rūgščių, stiprių šarmų ar organinių tirpiklių, nes tai sugadins dangą ir sandarinimo juosteles.

Nedidinkite skylių ir nekeiskite gaubto konstrukcijos be leidimo.

Neignoruokite nedidelių rūdžių ar pasenusių sandarinimo juostelių.
