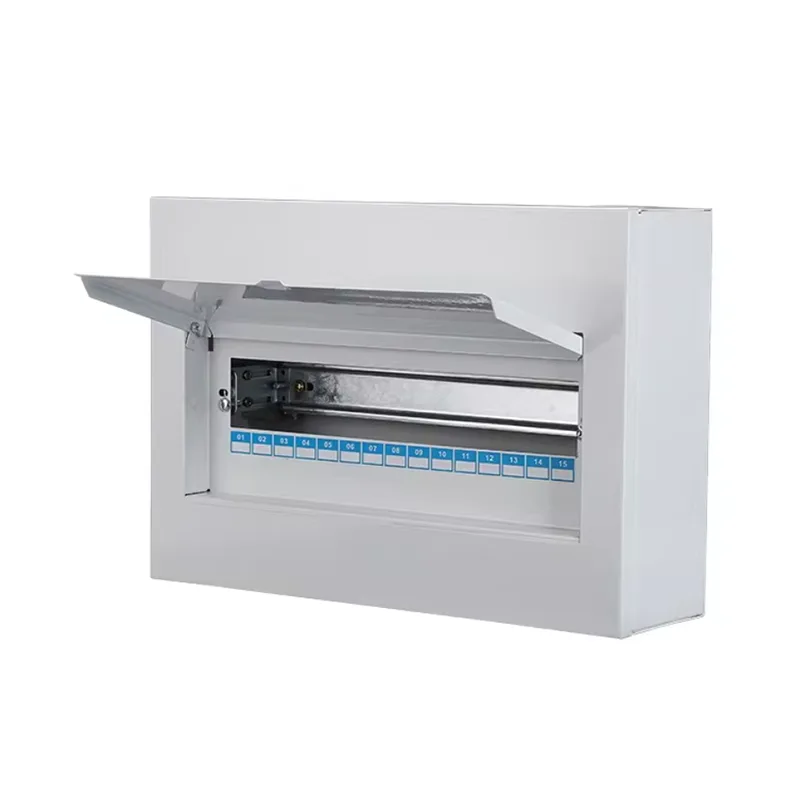

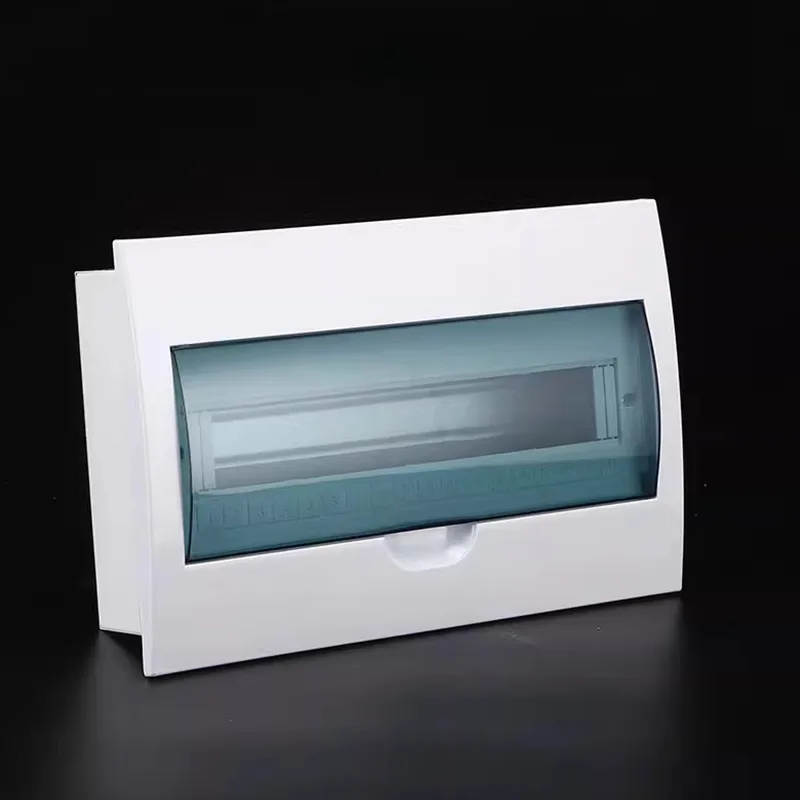

Kompaktiškas kelių grandinių paskirstymo dėžutės korpusas

„Shangming“ yra profesionalus kompaktiškų kelių grandinių skirstomųjų dėžių korpusų gamintojas, siūlantis tiesioginį gamyklos pardavimą ir pritaikytus sprendimus bei visapusišką aptarnavimą po pardavimo. Šis gaminys tinka aplinkai, kurioje yra ribota montavimo vieta, pasižymintis kompaktišku dydžiu ir didelio tankio vidinės grandinės išdėstymu, leidžiančiu saugiai paskirstyti kelių grandinių maitinimą uždarose vietose ir nereikalaujant kelių išorinių vienos grandinės dėžių.

Pagrindiniai privalumai

Jei savo projektui norite miniatiūrinio, modulinio ir intelektualaus energijos paskirstymo, kompaktiškos kelių grandinių paskirstymo dėžutės yra tinkamesnės nei tradicinės vienos grandinės dėžutės ar didelės skirstomosios spintos.

1. Erdvės taupymas

Kompaktiškos paskirstymo dėžės pasižymi plonu dizainu, standartiniu tik 70–100 mm gyliu, lengvai įmontuojamos į lengvas pertvaras, baldų galines plokštes, įrangos korpusus ar siauras elektros šachtas, užimdamos minimalią erdvę.

Uždaroje erdvėje didelis grandinės tankis, kuriame integruoti 8–24 miniatiūriniai grandinės pertraukikliai, sutaupo daugiau nei 60 % įrengimo vietos, palyginti su kelių vienos grandinės dėžių paskirstymu.

Jei reikia, galime pritaikyti konfigūracijas, palaikančias lygiagrečią plėtrą, leidžiančias horizontalias kombinacijas suformuoti didesnius talpos paskirstymo blokus.

2. Saugumas

Shangming skirstomųjų dėžių korpusai yra pagaminti iš aukštos kokybės metalo, galimi cinkuoto plieno arba 304 nerūdijančio plieno variantai, efektyviai slopinantys ugnies plitimą.

Kiekviena grandinė turi nepriklausomą apsaugą nuo perkrovos ir trumpojo jungimo, užtikrinančią tikslų gedimų izoliavimą.

Plati IP apsaugos įvertinimo aprėptis:

Naudojimas patalpose: IP20–IP40, apsaugo nuo kontakto su pirštais ir kietų pašalinių daiktų.

Naudojimas lauke arba drėgnoje aplinkoje: IP54 metalinis korpusas, atsparus dulkėms ir purslams, tinka vonios kambariams, balkonams, lauko įrangos dėžėms ir kt.

3. Lengvas montavimas ir priežiūra

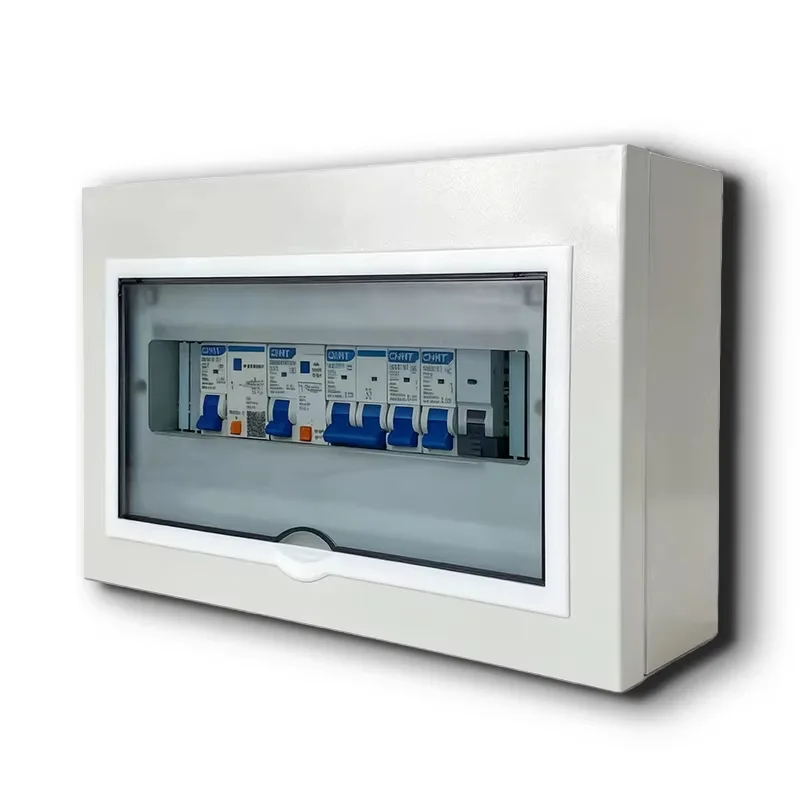

Kompaktiškas kelių grandinių paskirstymo dėžutės korpusas yra iš anksto sumontuotas su standartizuotais DIN bėgiais. Tiesioginiam montavimui naudojame įprastų prekės ženklų grandinės pertraukiklius (Schneider Electric, ABB ir kt.), todėl nereikia gręžti ar varžti.

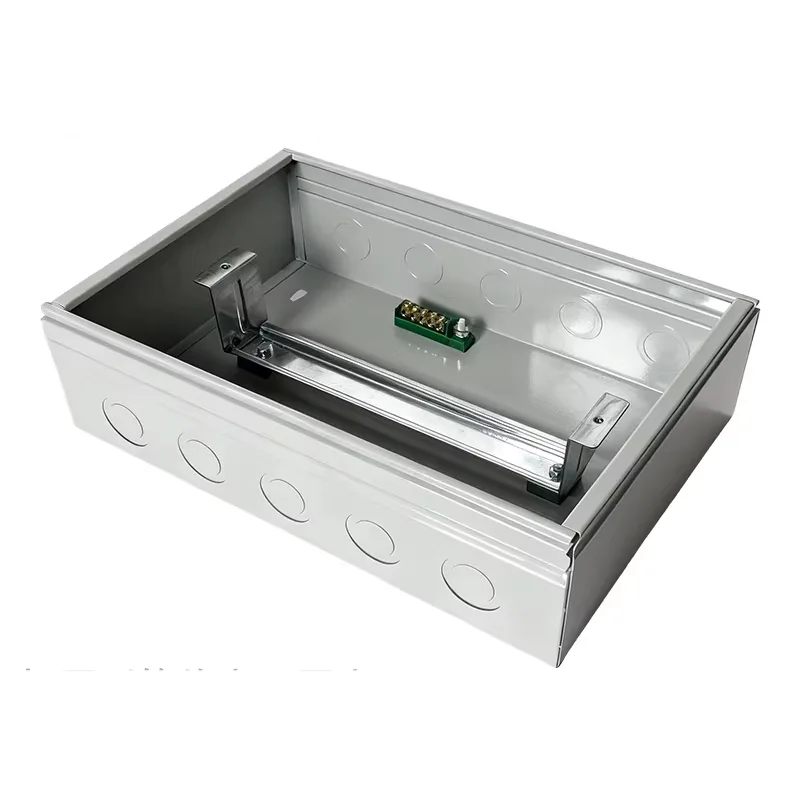

Viršuje, apačioje ir gale yra Φ20/25 mm išmušimo angos, skirtos kabelių įvedimui ir išėjimui įvairiomis kryptimis, kad būtų galima pritaikyti skirtingus laidų kelius.

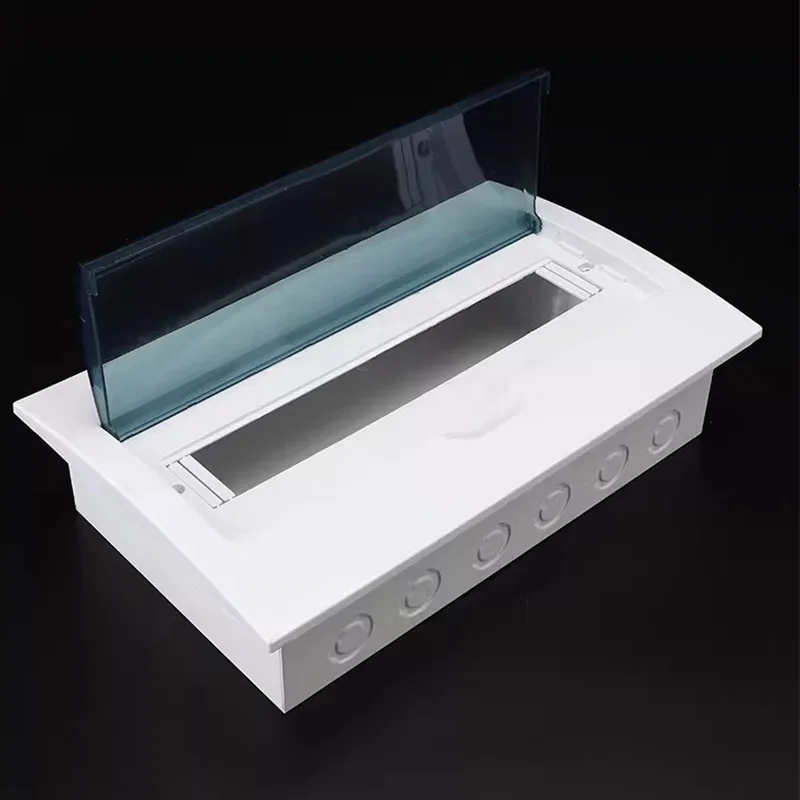

Durys yra užsegamos arba atverčiamos, todėl jas galima atidaryti viena ranka. Grandinės ženklinimo sritys yra durelių arba skydo vidinėje pusėje, palaikančios spausdintus arba ranka rašytus komentarus.

4. Galimas visas pritaikymas

Galimos medžiagos: geležis, cinkuotas lakštas, 201 nerūdijantis plienas, 304 nerūdijantis plienas.

Nestandartinių dydžių palaikymas: siūlome visiškai pritaikyti plotį, aukštį ir gylį, kad atitiktų specialios įrangos angas ar pastato sienų storį.

Funkciniai moduliai: gali būti iš anksto sumontuoti su apsauga nuo viršįtampių, išmaniaisiais skaitikliais, nuotolinio valdymo moduliais, USB lizdais ir kt.

Išvaizdos pritaikymas: palaiko RAL spalvų purškimą, šlifuotą nerūdijančio plieno apdailą ir logotipo šilkografijos spausdinimą, integruojantį į aukščiausios klasės interjero dizaino stilius.

Kaip nustatyti reikiamą grandinių skaičių?

Atrankos metu galite susidurti su šiuo klausimu. Shangming suteikia trijų etapų pradinio įvertinimo metodą.

1. Padalinkite grandines pagal funkcinę sritį

Tai pats paprasčiausias statistinis metodas. Standartinė moderni konfigūracija paprastai rekomenduoja atskirti didelės galios įrenginius nuo bendrųjų elektros grandinių:

● Apšvietimo grandinės: rekomenduojamos bent 1–2 grandinės, valdomos pagal plotą, kad vienoje vietoje nebūtų trumpojo jungimo, dėl kurio visame name būtų tamsu.

● Bendrieji lizdai: paskirstykite pagal kambarių skaičių, paprastai po vieną grandinę 3–5 kambariams.

● Specialios didelės galios grandinės: tai labai svarbu. Oro kondicionieriai, vandens šildytuvai, orkaitės, indaplovės, džiovyklės ir kt., kurių galia ≥1,5 kW, turi turėti atskirą grandinę.

● Virtuvė ir vonios kambarys: dėl drėgnos aplinkos ir koncentruotų prietaisų rekomenduojama įrengti atskirą liekamosios srovės grandinę (RCD).

2. Apskaičiuokite modulio plotį

Pajėgumui matuoti naudojame „Būdą“ arba „Modelį“.

1 modulis = 18 mm (t. y. vieno poliaus grandinės pertraukiklio MCB plotis).

RCCB/RCBO: paprastai užima 2 modulius, ty 36 mm.

Pagrindinis jungiklis: paprastai užima 2–4 ​​modulius.

Skaičiavimo formulė: Bendras reikalingų modulių skaičius = (vieno poliaus jungiklių skaičius x 1) + (dvipolių / liekamosios srovės grandinės pertraukiklių skaičius x 2) + (pagrindinis jungiklis x 2/4)

3. 20% rezervavimo principas

Niekada neužpildykite paskirstymo dėžutės iki galo; erdvės palikimas būsimai plėtrai yra pramonės standartas. Taigi, kam palikti vietą?

Ateities plėtra: Ateityje pridedant stebėjimo, išmaniųjų namų sistemų ar naujų prietaisų, jums nereikės keisti visos dėžutės.

Šilumos išsklaidymo erdvė: kompaktiškoje kelių grandinių dėžutėje rezervuota erdvė padeda oro konvekcijai, sumažindama grandinės pertraukiklių suveikimo dėl perkaitimo riziką.

Rekomendacija: Jei skaičiuojate, kad jums reikia 10 grandinių, pasirinkite 12 grandinių dėžutę; jei skaičiuojate, kad jums reikia 18 grandinių, pasirinkite 24 grandinių dėžutę.

Tipinių scenarijų nuorodų lentelė

Shangming Electric palaiko tikslų jūsų modelio pasirinkimą. Mes siūlome:

Nemokama konsultacija dėl grandinės išdėstymo: atsiųskite mums savo įrangos sąrašą ir mes rekomenduosime tinkamus korpusų modelius.

Keli moduliniai deriniai: standartiniai dydžiai apima 12, 18, 24 ir 36 modulius; taip pat palaikomas nestandartinis pritaikymas.

Iš anksto sumontuotas DIN bėgis + grandinės pertraukiklis: iš anksto surinktas pagal jūsų grandinės planą, paruoštas naudoti atvykus.
