Prie fotoelektros tinklo prijungta spintelė

Su fotovoltiniu tinklu sujungtos spintos atlieka itin svarbų vaidmenį apsaugant, matuojant, izoliuojant, apsaugant nuo išskyrimo ir keičiantis duomenimis. Juos kuria ir gamina profesionalus gamintojas Shangming. Suteikiame garantiją ir kartu su jūsų užsakymu pateiksime visą dokumentaciją ir sertifikatą.

Kokios yra prie fotovoltinės tinklo prijungtos spintelės funkcijos?

Maitinimo rinkimas: prie PV tinklo prijungta spintelė renka kintamosios srovės galią iš vieno ar daugiau styginių keitiklių.

Saugos izoliacija: Kai tinklas yra prižiūrimas arba sutrinka fotovoltinės sistemos veikimas, jis fiziškai atjungia maitinimo šaltinį per grandinės pertraukiklius arba atjungimo jungiklius, užtikrindamas personalo ir įrangos saugumą.

Apsaugos funkcijos: prie PV tinklo prijungta spintelė turi apsaugą nuo viršsrovių, viršįtampių, žemos įtampos ir dažnio anomalijų. Svarbiausia, kad jame yra apsauga nuo išsiliejimo, automatiškai atjungianti tinklo prijungimo tašką, kai pagrindinis tinklas nesugeba išvengti atvirkštinio energijos perdavimo ir galimo elektros smūgio techninės priežiūros personalui.

Apskaita ir stebėjimas: Įrangoje yra įmontuotas elektros skaitiklis, paprastai dvikryptis skaitiklis, registruojantis tiek pagamintą, tiek sunaudotą elektros energiją.

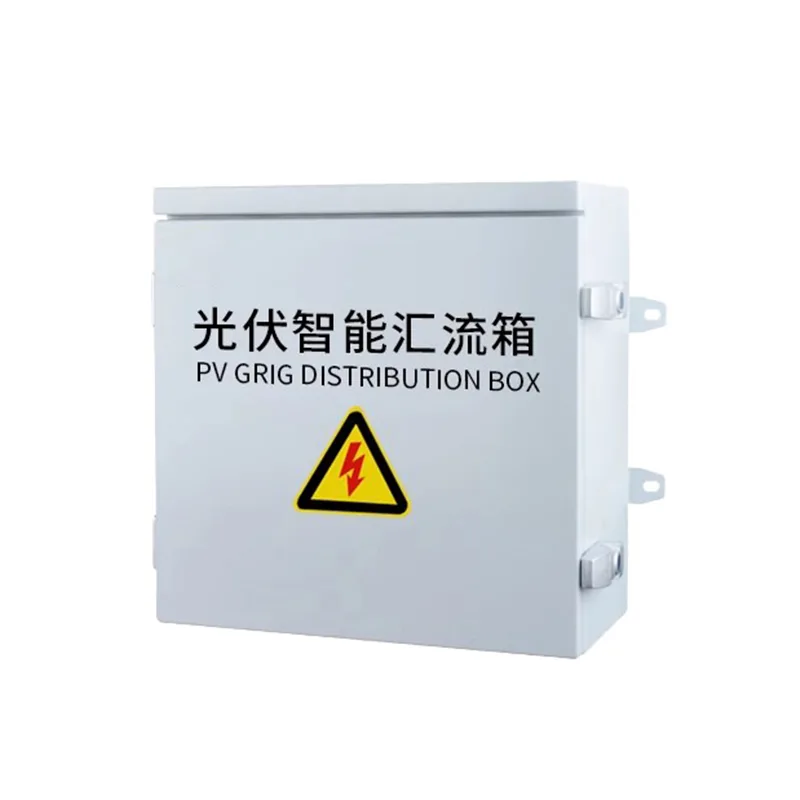

Skirtumas tarp fotovoltinės elektros tinklo prijungtos spintelės ir fotovoltinės kombainerio dėžutės

Montavimo atsargumo priemonės

Įrengiant fotovoltinę prie tinklo prijungtą spintą, ją reikia įrengti kuo arčiau transformatoriaus arba pagrindinės skirstomosios spintos. Dėl trumpesnių laidų įtampa mažėja. Jei kabelis yra per ilgas, įtampa tinklo prijungimo taške padidės generuojant didžiausią elektros energiją, suaktyvindama keitiklio apsaugą nuo viršįtampių ir sukeldama dažną suveikimą.

Prie lauko tinklo prijungtas dėžes montuoti tiesioginiuose saulės spinduliuose griežtai draudžiama. Dėl aukštos temperatūros grandinės pertraukiklis gali termiškai išjungti, o tai gali sukelti klaidingą išjungimą. Rekomenduojame pasirinkti vietą šiaurinėje pastato sienoje arba įrengti skėtį nuo saulės.

Užtikrinkite, kad prieš spintelę būtų palikta bent 800–1000 mm darbo erdvė, kad operatorius galėtų greitai pasukti atjungimo jungiklį avariniu atveju.

DUK

Kl.: Kodėl elektros energijos gamybos piko metu vidurdienį netikėtai suveikia grandinės pertraukiklis prie tinklo prijungtoje spintoje?

A: Priežastys, kurias reikia ištirti:

Tinklo viršįtampis: tai dažniausia priežastis. Saulės energijos gamyba yra stipriausia vidurdienį, o jei aplinkui sunaudojama mažai elektros energijos, įtampa prijungimo prie tinklo taške bus pakelta. Kai įtampa viršija prie tinklo prijungtos spintelės nustatytą apsaugos ribą, spinta automatiškai suveiks.

Temperatūros išjungimas: blogas šilumos išsklaijimas prie tinklo prijungtoje spintelėje. Dėl didelio srovės srauto vidurdienį vidinė spintos temperatūra tampa per aukšta, o tai gali sukelti grandinės pertraukiklio šiluminės apsaugos gedimą.

Netinkamas nustatymas: grandinės pertraukiklio nustatymo srovė per artima maksimaliai keitiklio išėjimo srovei.

Sprendimai: patikrinkite įtampos įrašus. Jei tinklo įtampa per aukšta, kreipkitės į maitinimo biurą, kad nuleistumėte transformatoriaus čiaupą arba sureguliuotų apsaugos nustatymus.

Kl.: Kokios gali būti pasekmės, jei prie tinklo prijungtoje spintoje esanti apsauga nuo viršįtampių yra sugedusi ir nepakeista?

A: Tai neturės įtakos energijos gamybai per trumpą laiką, tačiau praras apsaugą nuo žaibo. Saulės elektrinės dažniausiai yra ant atvirų stogų, kur žaibo indukcija yra itin dažna. Sukelto žaibo atveju aukšta įtampa gali tiesiogiai prasiskverbti į prie tinklo prijungtą spintelę ir patekti į keitiklį, todėl komponentai, kurių vertė siekia šimtus tūkstančių juanių, gali perdegti.

Rekomenduojame, jei SPD būsenos langas pasidaro raudonas, jį reikia nedelsiant pakeisti.

Kl .: Ar galima naudoti įprastą žemos įtampos skirstomąją spintą, skirtą pakeisti specialią fotovoltinę prie tinklo prijungtą spintą?

A: Ne, jo negalima tiesiogiai pakeisti. Įprastose skirstomosiose spintose trūksta dvikrypčio matavimo, apsaugos nuo išskyrimo logikos ir nepakankamos įtampos išjungimo funkcijos.

Priėmimo bandymo metu maitinimo biuras sutelks dėmesį į šių fotovoltinių komponentų patikrinimą. Jei atliekamas priverstinis pakeitimas, projektas nebus priimtas.
