Kaip vienduris sieninis elektrinis gaubtas palaiko protingą pastato augimą

Išmanieji pastatai keičia elektros paskirstymo, apšvietimo, šildymo, vėdinimo, įeigos kontrolės ir energijos stebėjimo sistemų organizavimą. Kadangi šios funkcijos tampa vis labiau tarpusavyje susijusios, jas palaikančioje fizinėje infrastruktūroje turi būti daugiau valdymo įrenginių, ryšio sąsajų ir elektros grandinių vis labiau apribotose pastatų erdvėse. Todėl elektros gaubtai išlieka svarbia išmaniojo pastato projektavimo dalimi, numatant apibrėžtą vietą elektriniams komponentams, kartu užtikrinant įrangos apsaugą, prieigą prie priežiūros ir sistemos organizavimo.

Išmaniųjų pastatų plėtra keičia elektros infrastruktūrą

Šiuolaikinė pastatų automatika priklauso nuo tradiciškai projektuojamų ir atskirai valdomų sistemų koordinavimo. Apšvietimo valdikliai, ŠVOK įranga, prieigos kontrolės įrenginiai, priešgaisrinės saugos sąsajos ir energijos valdymo sistemos gali keistis informacija per pastatų valdymo platformas. Ši integracija padidina aiškios struktūros elektros instaliacijos svarbą, ypač komerciniuose pastatuose, biuruose, gyvenamuosiuose kompleksuose, ligoninėse ir pramoniniuose objektuose.

Perėjimas apima ne tik daugiau skaitmeninių įrenginių. Taip pat reikia atidžiai apsvarstyti energijos paskirstymą, valdymo laidus, įrangos atskyrimą, šilumos išsklaidymą ir prieigą prie patikrinimo. Elektriniai komponentai turi būti išdėstyti taip, kad montavimo komandos galėtų nustatyti grandines, atsekti jungtis ir atlikti techninę priežiūrą be reikalo netrikdydami gretimų sistemų.

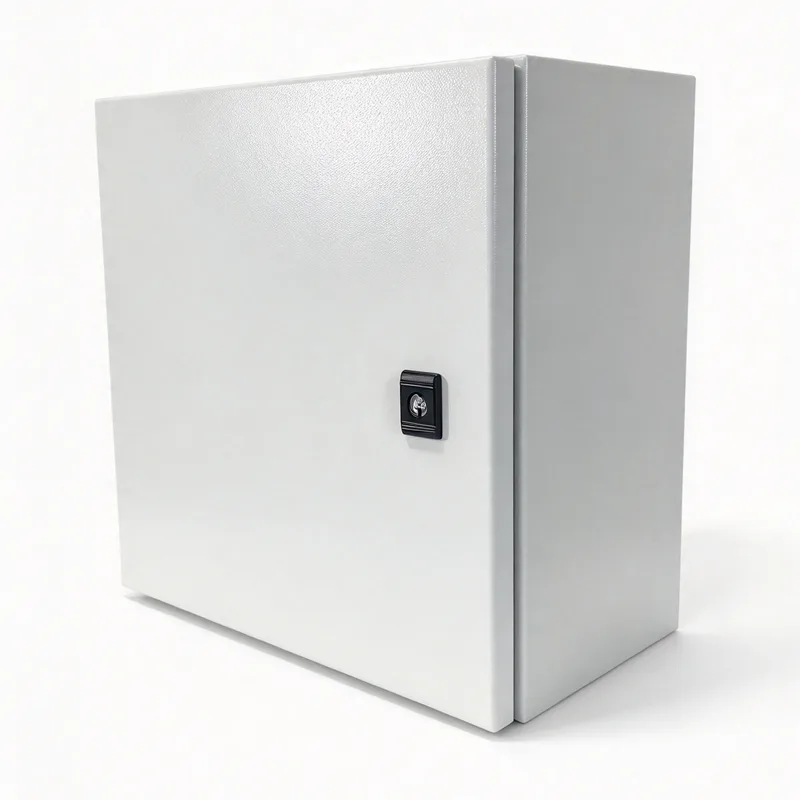

Šiame kontekste,Vienduris sieninis elektrinis korpusasTai vienas praktiškas korpuso formatas įrenginiams, kuriuose elektros ar valdymo įrangai reikia specialaus, prieinamo korpuso, neužimant vertingo ploto. Jo tinkamumas priklauso nuo įrangos matmenų, įrengimo aplinkos, apsaugos reikalavimų, planuojamo sistemos išplėtimo.

Sieninis montavimas sprendžia erdvės apribojimus

Išmaniųjų pastatų projektuose nuolat svarstomas erdvės panaudojimas. Gali tekti įrengti elektros įrangą aptarnavimo koridoriuose, įrangos patalpose, komunalinėse patalpose, gamyklų patalpose ir tam skirtose sienų vietose šalia jos valdomų sistemų. Ant grindų statomos spintelės gali būti tinkamos didesniems įrenginiams, tačiau mažesniems paskirstymo ir valdymo įrenginiams gali būti naudingos prie sienos tvirtinamos konstrukcijos.

Sumontavus gaubtą ant tinkamos sienos, galima išsaugoti grindų plotą ir nustatyti vienodą elektros įrangos vietą. Pastatuose su keliomis valdymo zonomis paskirstytas išdėstymas taip pat gali sutrumpinti tam tikrus laidų maršrutus ir padaryti vietinę apžiūrą patogesnę. Šie pranašumai nėra automatiniai: kiekvienam įrenginiui reikia įvertinti kabelių tiesimą, prieigos tarpus, konstrukcinį palaikymą ir būtinybę pasiekti vidinius komponentus.

Vienų durų konfigūracija suteikia tiesioginį prieigos tašką prie uždaros įrangos. Atidarymo kryptis, galimas darbinis tarpas, vyrių išdėstymas ir durų sulaikymo mechanizmas gali turėti įtakos tai, kaip lengvai technikai apžiūrės gnybtus, pakeis komponentus arba patikrins grandinės identifikavimą. Šios praktiškos detalės ypač aktualios, kai atitvarai įrengiami siaurose aptarnavimo zonose arba šalia kitų pastato sistemų.

Įrangos apsauga tebėra pagrindinė sujungtų pastatų dalis

Ryšys nesumažina fizinės apsaugos poreikio. Valdiklius, reles, grandinės apsaugos įtaisus, gnybtų blokus, maitinimo šaltinius ir ryšio komponentus gali paveikti dulkės, drėgmė, atsitiktinis kontaktas, vibracija arba temperatūros pokyčiai. Aptvaras padeda nustatyti fizinę ribą aplink šiuos komponentus, tačiau apsaugos lygis priklauso nuo jo konstrukcijos ir patikrinto aplinkosaugos įvertinimo.

Korpuso medžiaga, durų sandariklis, kabelių įvadų išdėstymas, montavimo būdas ir ventiliacijos konstrukcija turi įtakos tinkamumui tam tikroje vietoje. Įrengiant švarioje vidaus elektros patalpoje, sąlygos skiriasi nuo drėgnos buitinės patalpos, dulkėtoje augalų patalpoje ar atviroje lauko zonoje. Todėl nurodytas apsaugos nuo patekimo laipsnis turėtų atitikti faktines vietos sąlygas, o ne numanyti iš gaubto išvaizdos.

Kitas svarbus aspektas yra šilumos valdymas. Išmanieji pastato valdikliai gali sujungti kelis maitinimo šaltinius, perjungimo įrenginius, ryšio modulius ir kitus šilumą generuojančius komponentus ribotame tūryje. Jei šiluma negali tinkamai išsisklaidyti, vidinė temperatūra gali pakilti ir turėti įtakos komponentų veikimui arba tarnavimo laikui. Įrangos apkrova, gaubto matmenys, aplinkos temperatūra, tarpai ir ventiliacijos sąlygos turi būti vertinamos kartu projektuojant.

Integracijai reikia daugiau nei fizinio būsto

Išmanusis pastato atitvaras turi atitikti joje įrengtų įrenginių fizinius ir elektrinius reikalavimus. Tinklo valdikliams gali prireikti ryšio kabelių, o perjungimo įrangai ir maitinimo šaltiniams reikia tinkamo dydžio laidų ir tinkamo gnybtų išdėstymo. Projektuotojai turi atsižvelgti į kabelio lenkimo spindulį, laidų kanalus, laidininkų atskyrimą, įžeminimą, identifikavimo etiketes ir saugią prieigą prie prijungimo taškų.

TheVienduris sieninis elektrinis korpusasgali pateikti apibrėžtą šių elementų organizavimo struktūrą, tačiau vien korpusas nepadaro įrenginio protingu ar suderinamu. Automatizavimo galimybės atsiranda dėl pasirinktų valdymo įrenginių, komunikacijos architektūros, programinės įrangos, jutiklių ir integracijos su platesne pastato valdymo sistema. Korpusas palaiko šį išdėstymą, apsaugodamas ir tvarkydamas jo fizinius komponentus.

Taip pat svarbu planuoti būsimus pokyčius. Pastato sistemose vėliau gali būti įtraukti papildomi užimtumo jutikliai, energijos skaitikliai, apšvietimo grandinės arba ryšio sąsajos. Palikus atitinkamą vidinę erdvę ir nustačius aiškų laidų išdėstymą, pakeitimus galima lengviau atlikti. Tačiau plėtimasis turi neviršyti fizinio gaubto pajėgumo, elektrinių rodiklių, šiluminių ribų ir taikomų saugos reikalavimų.

Standartai ir patikros vadovas Korpuso pasirinkimas

Be įrengimo patogumo, reikėtų atsižvelgti į elektros saugą ir surinkimo patikrą. IEC 61439 serija skirta žemos įtampos perjungimo ir valdymo įrenginių rinkiniams, įskaitant konstrukciją, technines charakteristikas ir patikros reikalavimus. IEC 61439-3:2024 konkrečiai skirtas skirstomiesiems skydams, skirtiems eksploatuoti paprastiems asmenims pagal apibrėžtą taikymo sritį. Ar konkrečiam įrenginiui šie reikalavimai taikomi, priklauso nuo įrangos konfigūracijos ir numatomo pritaikymo.

Korpusas neturėtų būti apibūdinamas kaip atitinkantis surinkimo standartą vien todėl, kad jis naudojamas elektriniams komponentams laikyti. Turi būti įvertintas visas komplektas, jo paskirtis ir atitinkami patikros reikalavimai. Projektuotojai taip pat turėtų atsižvelgti į taikomus vietinius elektros kodus, įžeminimo priemones, apsaugą nuo viršsrovių, darbinius tarpus ir montavimo instrukcijas.

Išmaniesiems pastatams dokumentacija yra ypač naudinga, nes įvairios techninės komandos gali įdiegti, modifikuoti ir prižiūrėti kelias sistemas. Aiškūs grandinių grafikai, komponentų etiketės, laidų schemos ir techninės priežiūros įrašai gali sumažinti neaiškumus trikčių šalinimo metu. Nuosekli dokumentacija taip pat padeda atskirti elektros maitinimo grandines nuo žemos įtampos valdymo ir ryšio jungčių.

Priežiūros ir gyvavimo ciklo planavimo įtakos dizainas

Tikimasi, kad pastato automatikos įranga bus prieinama visą objekto eksploatavimo laiką. Tobulėjant sistemoms, gali būti pridedami jutikliai, keičiami valdikliai, atnaujinami ryšio moduliai ir tikrinamos elektros jungtys. Korpuso išdėstymas, palaikantis aiškų identifikavimą ir saugią prieigą, gali supaprastinti šias užduotis, nors priežiūros rezultatai taip pat priklauso nuo įrengimo kokybės ir dokumentų.

Aptvaro vieta turėtų atspindėti tiek darbo prieigą, tiek aplinkos poveikį. Technikai turi turėti pakankamai laisvos vietos, kad galėtų atidaryti duris ir atlikti įgaliotus darbus, o įrengimas turi netrukdyti avariniams maršrutams, įrangos judėjimui ar kitoms pastato reikmėms. Kabelių įvadai turi būti įrengti taip, kad būtų apribota nereikalinga įtampa ir būtų išsaugotas numatytas aplinkos apsaugos lygis.

Planuojant gyvavimo ciklą taip pat pasirenkamos montavimo aplinkai tinkamos medžiagos ir apdaila. Korozijos poveikis, valymo procedūros, drėgmė ir galimas mechaninis poveikis gali turėti įtakos ilgalaikiam tinkamumui. Pastatuose, kuriems taikomi kintantys apgyvendinimo ar kontrolės reikalavimai, galimybė apžiūrėti ir modifikuoti vidinę tvarką gali būti tokia pat svarbi, kaip ir pradinis įrengimo pėdsakas.

Kompaktiški korpusai turi apibrėžtą vaidmenį išmaniajame pastatų augime

Plečiantis pastatų automatizacijai, didėja koordinuotos elektros infrastruktūros svarba – nuo ​​centrinės paskirstymo įrangos iki mažesnių valdymo punktų, aptarnaujančių atskiras zonas. Sieniniai korpusai gali palaikyti šią architektūrą ten, kur vietinei įrangai reikia organizuoto būsto ir patogios prieigos, jei montavimo sąlygos ir komponentų reikalavimai yra tinkami.

TheVienduris sieninis elektrinis korpusasgeriausiai suprantamas kaip vienas platesnio elektros dizaino elementas, o ne kaip atskira išmaniojo pastato technologija. Jo praktinė vertė priklauso nuo tinkamo dydžio, apsaugos kategorijų, šiluminių aplinkybių, laidų organizavimo ir suderinamumo su įdiegta įranga. Kadangi prijungtuose pastatuose ir toliau integruojamos maitinimo, valdymo ir stebėjimo funkcijos, šie pagrindiniai atitvarų reikalavimai išlieka glaudžiai susiję su sistemos sauga, technine priežiūra ir ilgalaikiu veikimo lankstumu.
